HF18FZ/A48-4Z233

产品分类: 其他继电器
产品描述:
供应商型号: HF18FZ/A48-4Z233
供应商: 国内现货
标准整包数: 30

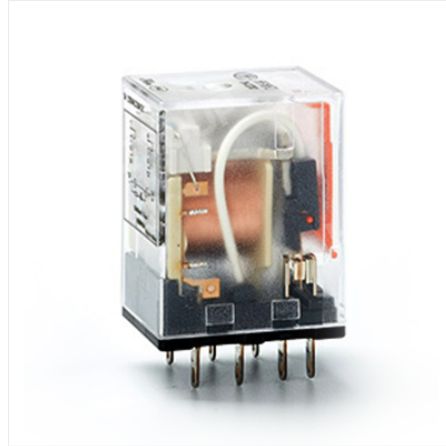

HONGFA/厦门宏发 其他继电器 HF18FZ/A48-4Z233

HF18FZ/A48-4Z233概述

    # HF18FZ小型中功率继电器技术手册

    产品简介


    HF18FZ系列继电器是一种小型中功率继电器,由厦门宏发电声股份有限公司设计制造。该继电器具有多组转换触点,广泛应用于自动化控制系统、工业设备、家用电器等多个领域。此外,该继电器提供多种类型的定制选项,包括不同的触点形式、线圈电压和引出端配置。

    技术参数


    电气特性
    - 切换电压:7A@220VAC/24VDC, 5A@220VAC/24VDC
    - 切换电流:7A@277VAC或7A@30VDC (阻性), 5A@277VAC或5A@30VDC (阻性)
    - 切换功率:1939VA/210W (7A@220VAC/24VDC), 1385VA/150W (5A@220VAC/24VDC)
    - 线圈功率:直流型约(0.8 ~ 1.1)W; 交流型约(0.9 ~ 1.5)VA
    性能参数
    - 电气耐久性:室温下,阻性负载7A@277VAC或7A@30VDC,1s通9s断,可达1x10^5次
    - 机械耐久性:最大电压可达2725VAC (1min),动作时间≤20ms (直流型), ≤25ms (交流型)
    - 绝缘电阻:线圈与触点间≥1000MΩ (500VDC)
    - 线圈参数:可选直流电压6~220VDC, 交流电压12~240VAC
    工作环境
    - 环境温度:-40°C ~ 70°C
    - 湿度范围:5% ~ 85% RH
    - 冲击强度:200m/s² (NO), 100m/s² (NC)

    产品特点和优势


    HF18FZ系列继电器的主要优势如下:
    - 高电寿命和机械寿命:确保长期稳定可靠的工作
    - 自动化生产:保证产品质量和一致性
    - 多种引出端形式:提供插件式和螺钉式等多种安装方式,满足不同需求
    - 兼容性强:通过多项认证,如ISO9001、IATF16949、ISO14001等

    应用案例和使用建议


    应用案例
    HF18FZ系列继电器广泛应用于家电控制系统、工厂自动化、通信设备等领域。例如,在家用电器中作为电路控制开关,保证设备的安全和稳定运行。
    使用建议
    - 在接线时,请务必使用符合规范的导线,以避免电气故障。
    - 确保继电器正确安装,使用卡簧等附件以提高接触可靠性。
    - 注意遵循继电器的额定值,避免过载使用。

    兼容性和支持


    HF18FZ系列继电器可以与多种继电器插座配套使用,包括插件式、螺钉式和导轨式安装,提供了多种选择以满足不同应用场景的需求。同时,宏发公司提供详细的使用指南和技术支持,帮助用户正确安装和使用该继电器。

    常见问题与解决方案


    常见问题
    1. 如何选择正确的继电器插座?
    2. 如何正确接线以避免短路?
    解决方案
    1. 选择合适的继电器插座需考虑实际安装环境、触点组数和引出脚位置。
    2. 接线时严格按照产品手册中的要求,使用适当的工具和导线,并确保导线的绝缘保护层正确剥除。

    总结和推荐


    HF18FZ系列继电器凭借其高电寿命、高机械寿命、多样化的安装方式以及完善的售后支持,成为市场上非常具有竞争力的产品。对于需要可靠、高效控制电路的应用场景,HF18FZ是理想的选择。强烈推荐此产品给追求高性能和高可靠性的用户。

HF18FZ/A48-4Z233参数

参数
开关功能 -
继电器类型 -

HF18FZ/A48-4Z233厂商介绍

HONGFA公司是一家领先的工业自动化产品供应商,专注于提供高质量的电气连接和自动化解决方案。公司主营产品包括:

1. 电气连接产品:涵盖各种电缆接头、接线端子、连接器等,广泛应用于工业自动化、电力系统和机械制造等领域。

2. 工业自动化组件:包括PLC、HMI、传感器、执行器等,服务于智能制造、机器人技术、过程控制等行业。

3. 安全与保护设备:提供过载保护、短路保护等安全装置,确保工业系统的稳定运行。

HONGFA的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,以满足不断变化的市场需求。
- 质量保证:严格的质量控制体系,确保产品可靠性和耐用性。
- 定制服务:根据客户需求提供个性化解决方案,增强客户满意度。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户的需求。

HONGFA致力于通过其产品和技术,推动工业自动化的发展,为客户提供高效、安全、可靠的解决方案。

HF18FZ/A48-4Z233数据手册

厂牌 PDF简要描述 下载
HONGFA/厦门宏发 其他继电器 HONGFA/厦门宏发 HF18FZ/A48-4Z233 HF18FZ/A48-4Z233数据手册

HF18FZ/A48-4Z233封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 25.652
300+ ¥ 18.758
900+ ¥ 17.3151
1500+ ¥ 16.5936
1800+ ¥ 15.8722
库存: 300
起订量: 30 增量: 300
交货地:
最小起订量为:30
合计: ¥ 769.56
直接购买
加入购物车
