380947

产品分类: 电气测量仪
厂牌: EXTECH INSTRUMENTS
产品描述:
供应商型号: 2836692
供应商: 海外现货
标准整包数: 1
EXTECH INSTRUMENTS 电气测量仪 380947

380947概述

    电子元器件产品技术手册解析

    产品简介

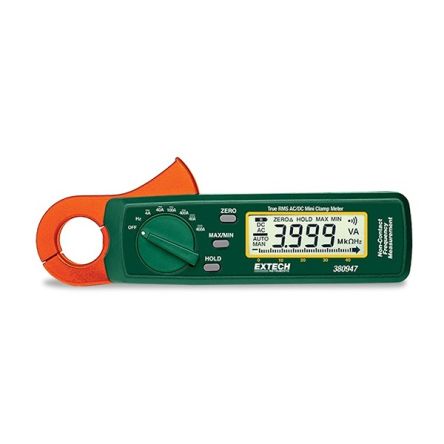

    Extech Mini Clamp Meters 是一款专为测量低电流设计的小型钳形表。它们包含三款不同的型号:380942、380941 和 380947,分别适用于不同电流范围的测量需求。这些设备主要功能包括准确测量交流和直流电流、电压和电阻等电气参数。广泛应用于电力审计、设备故障检测和一般电气维修等领域。

    技术参数


    以下是各型号的技术规格:
    | 规格 | 380942 | 380941 | 380947 |
    ||
    | 交流电流 (A) | 30A | 200A | 4A/40A/100A/400A |
    | 分辨率 (mA) | 0.1mA | 100mA | 1mA/10mA/100mA/100mA |
    | 精度 (%) | ±(2.0%+5d)@50/60Hz | ±(1.0% +2d) | ±(1.5% +3d) |
    | 直流电流 (A) | 30A | 40A | 40A/400A |
    | 分辨率 (mA) | 1mA | 10mA | 10mA/100mA |
    | 精度 (%) | — | ±(1.0% +2d) | ±(1.0% +2d) |
    | 交流电压 (V) | 400V | 400V | — |
    | 分辨率 (V) | 0.1V | 0.1V
    | 精度 (%) | ±(2.0%+5d)@50/60Hz | ±(1.5% +4d)
    | 直流电压 (V) | 400V | 400V | — |
    | 分辨率 (V) | 0.1V | 0.1V
    | 精度 (%) | ±(1.0%+2d) | ±(1.0% +2d)
    | 电阻 (Ω) | — | 400Ω | — |
    | 分辨率 (Ω) | — | 0.1Ω
    | 精度 (%) | — | ±(1.5% +2d)
    | 频率 (Hz) | — | 10kHz | 10kHz |
    | 分辨率 (Hz) | — | 0.01Hz | 0.01Hz |
    | 精度 (%) | — | ±(0.5% +2d) | ±(0.5% +2d) |
    | 尺寸 (英寸) | 7.2 x 2.5 x 1.4 | 7 x 1.75 x 1.25 | 7.2 x 2.5 x 1.4 |
    | 重量 (盎司) | 6.2 oz (190g) | 6 oz (170g) | 6.2 oz (190g) |
    工作环境要求包括:温度范围为 -10°C 到 +50°C,湿度范围为 5% 到 95% RH(无冷凝)。

    产品特点和优势


    - 高精度和高分辨率:三款型号提供不同的电流和电压测量范围,满足不同应用的需求。
    - 快速响应:配备40段模拟条形图,快速显示读数变化。
    - 自动零位校准:通过一键“自动零”功能消除需要手动调零的繁琐步骤。
    - 易于使用:适合在狭小空间内操作,小巧轻便。
    - 安全方便:可选配的3针AC线路分离器,用于安全测量电源线上的电流。

    应用案例和使用建议


    这些钳形表非常适合在电力审计和设备故障检测中使用。例如,在能源使用审核期间,可以轻松测量电流以确定能耗情况。对于设备故障检测,可以通过测量电流波动来识别潜在问题。
    使用建议:确保钳口干净且闭合良好,以获得更准确的读数。当测量高电流时,使用合适的量程档位以避免过载。

    兼容性和支持


    - 兼容性:380941和380947型号配备3针AC线路分离器,可安全方便地测量带插头的电源线。
    - 技术支持:厂商提供NIST可追溯校准证书服务,确保测量结果的准确性。

    常见问题与解决方案


    1. 无法正常开机
    - 检查电池是否安装正确,尝试更换新电池。

    2. 测量误差大
    - 确保使用正确的量程档位,并清洁钳口确保接触良好。

    3. 显示不稳定
    - 确认电源稳定,测量时避免振动或干扰。

    总结和推荐


    综上所述,Extech Mini Clamp Meters 提供了高精度和多种量程选择,适用于各种电气测量场合。其独特的自动零位校准和40段模拟条形图显示等功能,使其成为一款性价比高的工具。无论是电力审计还是设备故障检测,都值得信赖。因此,我们强烈推荐此系列的电子元器件产品。

380947参数

参数
零件状态 在售
包装方式 盒装

380947厂商介绍

Extech Instruments是一家成立于1983年的美国公司,专注于设计和制造专业的测试仪器和工具。该公司的产品广泛应用于电气、环境、以及工业领域,为各种专业人士提供精确、可靠的测量解决方案。

Extech Instruments的产品主要分为以下几个类别:
1. 电气测试仪器:包括多用表、钳形表、绝缘电阻测试仪等,用于电气系统的检测和维护。
2. 环境测试仪器:如温湿度计、红外热像仪、空气质量检测仪等,用于监测环境条件。
3. 工业测试仪器:包括压力测试仪、气体检测仪等,用于工业生产过程中的质量控制和安全监测。

Extech Instruments的优势在于:
- 高精度:提供精确的测量结果,满足专业需求。
- 易用性:设计直观,操作简单,便于快速上手。
- 耐用性:产品结构坚固,适合在各种恶劣环境下使用。
- 创新性:不断推出新技术和产品,满足市场变化和客户需求。
- 客户服务:提供全面的技术支持和售后服务,确保客户满意度。

Extech Instruments以其高质量的产品和服务,在专业测试仪器领域享有良好的声誉。

380947数据手册

厂牌 PDF简要描述 下载
EXTECH INSTRUMENTS 电气测量仪 EXTECH INSTRUMENTS 380947 380947数据手册
