EX650

产品分类: 电气测量仪
厂牌: EXTECH INSTRUMENTS
产品描述:
供应商型号: 2688649
供应商: 海外现货
标准整包数: 1

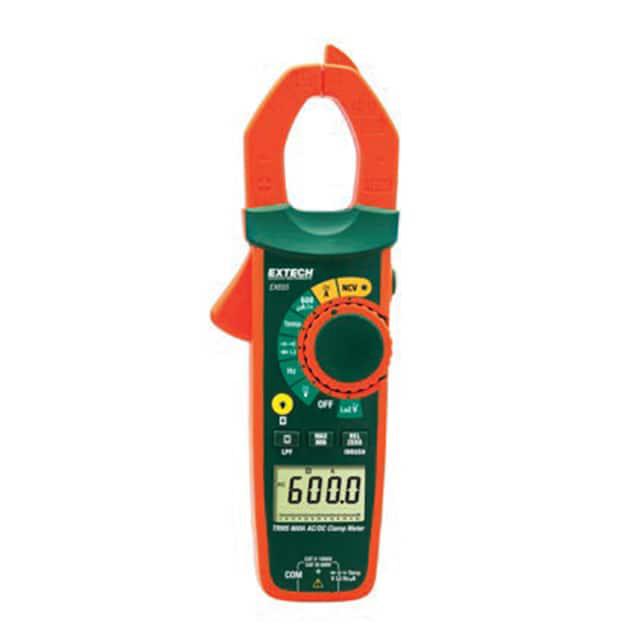

EXTECH INSTRUMENTS 电气测量仪 EX650

EX650概述

    电子元器件产品技术手册:EX65x系列真有效值钳形表

    1. 产品简介


    EX65x系列真有效值(True RMS)钳形表提供两种型号:EX650和EX655。EX650型号专为交流电流测量设计,而EX655则具备全面的交直流电流测量能力。这些钳形表的核心特性是能够准确测量非正弦波形,具有低阻抗模式以消除由“鬼电压”引起的错误读数,而且EX655还带有低通滤波器(LPF),能够减少高频噪声干扰以提高测量精度,并且具备突入模式以捕捉电机启动时的电流浪涌。

    2. 技术参数


    - 测量范围
    - EX650
    - 交流电流:6A, 60A, 600A (0.001A)
    - 直流电压:1000V (0.1mV)
    - 交流电压:750V (1mV)
    - EX655
    - 交流电流:60A, 600A (0.01A)
    - 直流电流:60A, 600A (0.01A)
    - 交流/直流微安电流:600μA (0.1μA)
    - 频率:10Hz 至 1MHz (0.01Hz)
    - 温度:-40至1832°F (1°F) 或 -40至1000°C (1°C)
    - 基本精度
    - EX650
    - 交流电流(ACA):±2.5%读数值
    - EX655
    - 交流电流(ACA):±2.5%读数值
    - 交流电压(ACV):±1.2%读数值
    - 直流电压(DCV):±0.8%读数值
    - 其他规格
    - 精度等级:1级
    - 非接触式电压检测(NCV):100至1000V
    - 电阻:60MΩ (0.1Ω)
    - 电容:60mF (0.01nF)
    - 尺寸:9x3x1.6英寸 (228x77x41mm)
    - 重量:9.4盎司 (265克)

    3. 产品特点和优势


    - 真有效值(True RMS):确保在测量畸变或噪声波形时提供精确读数。
    - 低阻抗(LoZ)模式:消除因“鬼电压”引起的错误读数。
    - 突入模式(Inrush mode):捕捉电机启动时的电流浪涌。
    - 低通滤波器(LPF):过滤高频噪声,实现更精确的测量。
    - 多功能:EX655具备多种功能,包括频率和温度测量。

    4. 应用案例和使用建议


    - 应用场景:适用于电机启动电流测试、温度和频率测量,特别是在工业自动化和电气维修等领域。
    - 使用建议:在使用前请先进行校准以确保测量准确性。在测量高电流或高电压时,请遵循安全操作规程。

    5. 兼容性和支持


    - 兼容性:EX65x系列钳形表与其他电子设备和测试工具兼容,可用于多种应用场合。
    - 支持服务:提供标准的产品保修和支持服务,型号EX650和EX655均可选择加装NIST可追溯校准。

    6. 常见问题与解决方案


    - Q: 测量结果不稳定怎么办?
    - A: 检查测试点是否连接良好,如果还是不准确,请重新校准设备。

    - Q: 如何使用非接触式电压检测功能?
    - A: 将设备靠近带电导体,观察LCD显示屏上的指示灯是否亮起,如果有LED灯亮起,则表明存在电压。

    7. 总结和推荐


    EX65x系列钳形表以其高精度测量能力和多样化的功能在市场上表现出色,适合需要进行复杂电气参数测量的专业人士和企业。无论是对于工业控制还是电气工程领域的用户,EX65x系列都是值得信赖的选择。因此,我强烈推荐这款产品用于各种电气测量任务。

EX650参数

参数
零件状态 在售
包装方式 盒装

EX650厂商介绍

Extech Instruments是一家成立于1983年的美国公司,专注于设计和制造专业的测试仪器和工具。该公司的产品广泛应用于电气、环境、以及工业领域,为各种专业人士提供精确、可靠的测量解决方案。

Extech Instruments的产品主要分为以下几个类别:
1. 电气测试仪器:包括多用表、钳形表、绝缘电阻测试仪等,用于电气系统的检测和维护。
2. 环境测试仪器:如温湿度计、红外热像仪、空气质量检测仪等,用于监测环境条件。
3. 工业测试仪器:包括压力测试仪、气体检测仪等,用于工业生产过程中的质量控制和安全监测。

Extech Instruments的优势在于:
- 高精度:提供精确的测量结果,满足专业需求。
- 易用性:设计直观,操作简单,便于快速上手。
- 耐用性:产品结构坚固,适合在各种恶劣环境下使用。
- 创新性:不断推出新技术和产品,满足市场变化和客户需求。
- 客户服务:提供全面的技术支持和售后服务,确保客户满意度。

Extech Instruments以其高质量的产品和服务,在专业测试仪器领域享有良好的声誉。

EX650数据手册

厂牌 PDF简要描述 下载
EXTECH INSTRUMENTS 电气测量仪 EXTECH INSTRUMENTS EX650 EX650数据手册
