Y402310R0000C9R

产品分类:
厂牌: VPG FOIL RESISTORS
产品描述:
供应商型号: 2820488
供应商: 海外现货
标准整包数: 1

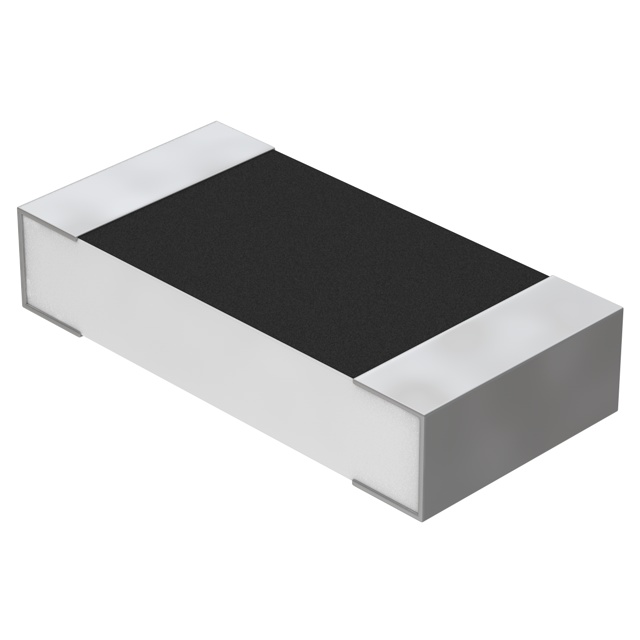

VPG FOIL RESISTORS  Y402310R0000C9R

Y402310R0000C9R概述

    Vishay Foil Resistors: FRSM Series

    1. 产品简介


    Vishay Foil Resistors 的 FRSM 系列属于高精度芯片电阻器,专为需要长期稳定性的应用而设计。其核心技术是基于新世代 Z-1 阳箔技术的新型合金电阻元素,这种技术使得这些电阻几乎不受破坏性因素的影响。FRSM 系列拥有出色的性能指标,适用于广泛的应用领域,包括航空航天、军事工程、通信系统以及精密测量设备。

    2. 技术参数


    - 温度系数:0.05 ppm/°C(0°C 到 +60°C),0.2 ppm/°C(-55°C 到 +125°C)
    - 电阻容差:±0.01%
    - 功率系数:"ΔR due to self heating":5 ppm 在额定功率
    - 功率等级:在 +70°C 时可达 750 mW
    - 负载寿命稳定性:在 +70°C 下 2000 小时达到 ±0.0025%,10000 小时达到 ±0.005%
    - 阻值范围:5Ω 至 125 kΩ
    - 热稳定性:热稳定时间小于 1 秒
    - 静电放电 (ESD):至少达到 25kV
    - 瞬时过载:0.005%
    - 上升时间:1 ns 几乎没有振铃
    - 电流噪声:0.010 μVRMS/V 应用电压
    - 电压系数:0.1 ppm/V
    - 非感性:0.08 μH
    - 终端处理:无铅、锡铅合金(1)
    - 特殊定制:提供匹配组并可按需求供应特定值
    - 快速原型:5个工作日内交付或更早

    3. 产品特点和优势


    - 温度系数极低:在宽温度范围内表现出卓越的稳定性和可预测性。
    - 低电阻容差:提供最高达 ±0.01% 的精确度,远超其他技术。
    - 高稳定性:具有优异的负载寿命稳定性和抗老化特性。
    - 无感应特性:适用于高频和快速信号响应应用。
    - 高可靠性:经过严格的测试和验证,确保在各种环境下持续可靠工作。

    4. 应用案例和使用建议


    - 应用场景:适用于对精度和稳定性要求极高的场合,如精密仪器、工业自动化控制系统、医疗设备等。
    - 使用建议:为确保最佳性能,在选择和安装过程中需注意电阻的热稳定性和机械稳定性,避免过度应力。推荐使用合适的焊接方法和工具,以防止损坏电阻。

    5. 兼容性和支持


    - 兼容性:可与各种电子元件兼容,提供广泛的型号和尺寸选择。
    - 支持服务:Vishay 提供专业的技术支持和维护服务,可针对特定应用需求进行定制开发。如有需要,可通过官网提供的邮箱地址联系应用工程师进行咨询。

    6. 常见问题与解决方案


    - 问题:电阻在高温环境下漂移严重。
    - 解决办法:选择更适合高温环境的型号,如 FRSM 系列中具有更高温度耐受性的型号。
    - 问题:长时间使用后电阻值发生偏移。
    - 解决办法:定期校准以确保准确性,并考虑采用更稳定的电阻技术,如 Vishay 的 Z-Foil 技术。
    - 问题:在脉冲条件下电阻值不稳定。
    - 解决办法:使用耐脉冲能力强的型号,如 FRSM 系列中针对高脉冲应用优化的产品。

    7. 总结和推荐


    FRSM 系列的高精度芯片电阻器在温度稳定性、负载寿命、电流噪声等方面表现卓越,是追求高可靠性和稳定性的应用的理想选择。尽管价格相对较高,但考虑到其优越的性能和较长的使用寿命,总体来看是非常值得推荐的产品。对于需要极高精度和稳定性的应用场景,FRSM 系列无疑是最佳选择之一。

Y402310R0000C9R参数

参数
包装方式 卷带包装

Y402310R0000C9R厂商介绍

VPG Foil Resistors是一家全球领先的精密箔电阻器制造商,专注于生产高品质的电阻器产品。公司主营产品包括箔电阻器、薄膜电阻器、金属玻璃电阻器等,广泛应用于工业控制、汽车电子、医疗设备、通信设备等领域。

VPG Foil Resistors的优势在于:
1. 高精度:产品精度高,稳定性好,满足各种精密测量和控制需求。
2. 可靠性:产品经过严格的质量控制,确保在各种恶劣环境下的可靠性。
3. 定制化:提供定制化服务,根据客户需求设计和制造特殊规格的电阻器。
4. 技术支持:拥有专业的技术支持团队,为客户提供全方位的技术支持和解决方案。

总之,VPG Foil Resistors凭借其高品质的产品和专业的服务,赢得了全球客户的信赖和认可。

Y402310R0000C9R数据手册

厂牌 PDF简要描述 下载
VPG FOIL RESISTORS VPG FOIL RESISTORS Y402310R0000C9R Y402310R0000C9R数据手册

Y402310R0000C9R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 107.7877
5+ ¥ 103.4762
10+ ¥ 96.5778
20+ ¥ 94.8532
40+ ¥ 94.8532
100+ ¥ 93.1286
500+ ¥ 93.1286
1000+ ¥ 93.1286
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
