E21776/31

产品分类: 其他工具
厂牌: TUFNOL COMPOSITES
产品描述: Tufnol® 棕色SRBP板, 20mm厚 x 590mm长 x 285mm宽, 1.36g/cm³密度, 最高工作温度+120°C
供应商型号: 1941176
供应商: 海外现货
标准整包数: 1

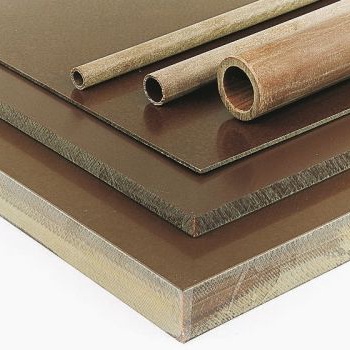

TUFNOL COMPOSITES 其他工具 E21776/31

E21776/31概述

    Kite Brand TUFNOL:纸基层压材料的详细技术手册

    产品简介


    Kite Brand TUFNOL 是一种纸基层压材料,广泛应用于绝缘电气元件。它由酚醛树脂作为粘合剂,并以牛皮纸作为增强材料。这种材料具有优良的介电强度和高绝缘电阻(即使在水下浸泡24小时后仍保持良好),吸湿率低,机械强度高,但冲击强度略低于其他TUFNOL等级。
    Kite Brand TUFNOL 符合英国标准 BS 2572 Type P3、BS 5102 Type 1 和 BS 1137 Type 1。其在电气行业中的广泛使用使其成为一种通用型绝缘材料,适合多种用途。

    技术参数


    - 尺寸与形状
    - 板材:厚度范围为0.8至25.4毫米(1/32英寸至1英寸)。
    - 圆管:内径3.2至203.2毫米(1/8英寸至8英寸),外径6.3至228.6毫米(1/4英寸至9英寸)。
    - 方形管:内部尺寸从4.8 x 4.8毫米到69.8 x 69.8毫米(3/16英寸 x 3/16英寸到2 3/4英寸 x 2 3/4英寸)。
    - 角钢:外部尺寸从6.3 x 9.5毫米到149.2 x 149.2毫米(1/4英寸 x 3/8英寸到5 7/8英寸 x 5 7/8英寸),壁厚1.6至9.5毫米(1/16英寸至3/8英寸)。
    - 重量计算
    - 板材:1220 x 1220毫米:约重2.10倍厚度(千克);1600 x 1220毫米:约重2.76倍厚度(千克)。
    - 管材:公式为:1.07 x (外径平方 - 内径平方) x 长度(所有单位均为毫米)。
    - 物理特性
    - 横向抗拉强度:175 MPa
    - 不缺口Charpy冲击强度:2.7 kJ/m²
    - 平面压缩强度:350 MPa
    - 边缘压缩强度:200 MPa
    - 平面压缩阻力:1.2%
    - 平面剪切强度:105 MPa
    - 吸水率:1.6毫米厚度时3.9毫克,3毫米厚度时4.7毫克,6毫米厚度时5.6毫克,12毫米厚度时7.0毫克。
    - 在90°C油中测量的平面介电强度:1.6毫米厚度时14.5 MV/m,3毫米厚度时13 MV/m,6毫米厚度时8.8 MV/m,12毫米厚度时6.1 MV/m。
    - 在90°C油中测量的边缘介电强度:55 kV
    - 浸入水中后的绝缘电阻:1x10^10欧姆
    - 1MHz下的损耗角正切值:0.037
    - 1MHz下的介电常数:5.1
    - 相对密度:1.36
    - 最高连续工作温度:90°C
    - 最高间歇工作温度:120°C
    - 热分类:E级
    - 层内热导率:0.26 W/(mK)
    - 平面内热膨胀系数:1.8x10^-5/K
    - 比热容:1.5 kJ/(kgK)

    产品特点和优势


    Kite Brand TUFNOL 具有多项显著特点,使其成为一种优秀的绝缘材料:
    - 良好的介电强度和高绝缘电阻:即使在潮湿环境下也能保持稳定的性能。
    - 优异的机械强度:适用于需要高强度的应用场合。
    - 易于加工:可进行机械加工和热冲压。
    - 符合多项国际标准:如 BS 2572 Type P3、NEMA LI-1-1983 Type XXX 等,确保产品质量和可靠性。

    应用案例和使用建议


    Kite Brand TUFNOL 主要用于制造终端板、安装面板、接线端子条、线圈支架、绝缘套管、母线支撑、工具和仪器把手、线圈支撑、绝缘外壳、刷架、绝缘垫片以及特殊用途的插头和插座。
    在使用过程中,应注意以下几点:
    - 由于其较低的冲击强度,不适用于需要较高耐磨性的应用场合。
    - 对于高温工况下的组件,建议与制造商进一步咨询,确保材料的适用性。

    兼容性和支持


    Kite Brand TUFNOL 提供了多种形状和颜色选择,如自然色和黑色板材及空心部分(例如管)。对于需要实心部分的情况(如圆形棒材和方形棒材),则推荐使用Swan Brand TUFNOL。
    制造商提供了全面的机械加工服务,涵盖了多种工程塑料和复合材料。若需技术支持或售后服务,可以联系制造商获得帮助。

    常见问题与解决方案


    - 问题一:如何计算不同厚度的板材重量?
    解决方案:可以使用以下公式计算重量:重量(千克)= 2.10 x 厚度(毫米)(适用于1220 x 1220毫米板材),或者重量(千克)= 2.76 x 厚度(毫米)(适用于1600 x 1220毫米板材)。
    - 问题二:如何确定圆管的体积和重量?
    解决方案:可以使用以下公式计算:重量(千克)= 1.07 x (外径平方 - 内径平方) x 长度(所有单位均为毫米)。

    总结和推荐


    Kite Brand TUFNOL 是一种优秀的绝缘材料,具有良好的介电性能、机械强度和加工性能。其多样的形状和颜色选择,加上广泛的国际认证,使其成为电气工业中的首选材料之一。然而,在使用时需要注意其局限性,特别是在耐冲击性和高温条件下的性能。总体而言,强烈推荐在各种电气应用中使用此产品,尤其是当需要高介电强度和可靠绝缘性能时。

E21776/31参数

参数
长*宽*高 590mm(长度)*285mm(宽度)

E21776/31厂商介绍

Tufnol Composites是一家英国公司,专注于生产和供应高性能复合材料。公司的产品主要分为两大类:Tufnol板材和Tufnol棒材。

Tufnol板材是一种高性能的复合材料,由多层玻璃纤维和树脂组成,具有高强度、轻质、耐腐蚀和绝缘等特点。这种板材广泛应用于建筑、交通、****、船舶制造等领域,如风力发电机叶片、高速列车车厢、**内饰等。

Tufnol棒材是一种高强度、轻质的复合材料,由玻璃纤维和树脂制成。它具有优异的机械性能和耐腐蚀性,广泛应用于机械制造、电子、医疗等领域,如机械零件、电子设备外壳、医疗器械等。

Tufnol Composites的优势在于其产品的高性能和广泛应用。Tufnol板材和棒材都具有高强度、轻质、耐腐蚀和绝缘等特点,能满足各种严苛的应用需求。此外,公司还提供定制服务,可根据客户需求生产特定规格和性能的产品。

E21776/31数据手册

厂牌 PDF简要描述 下载
TUFNOL COMPOSITES 其他工具 TUFNOL COMPOSITES E21776/31 E21776/31数据手册

E21776/31封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 713.2885
15+ ¥ 699.0232
30+ ¥ 685.0446
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
