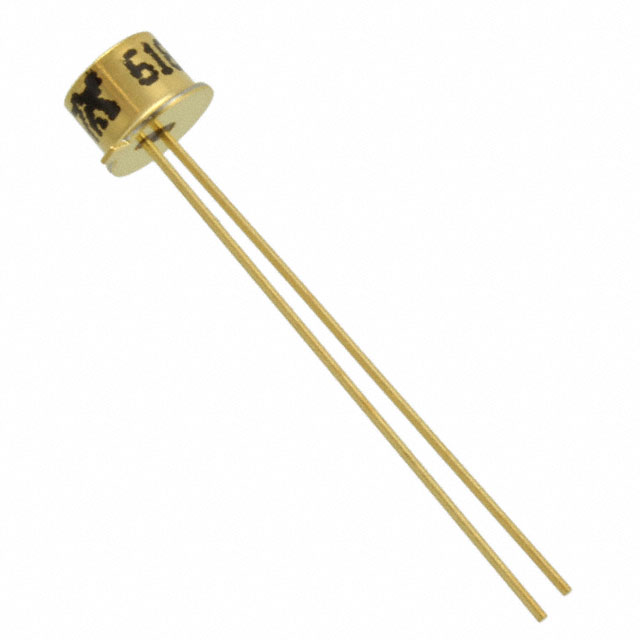

C30618GH

产品分类: 光电传感器
产品描述: 1.3μm 1ns TO-18-2 通孔安装
供应商型号: C30618GH-ND
供应商: Digi-Key
标准整包数: 1
EXCELITAS TECHNOLOGIES 光电传感器 C30618GH

C30618GH概述

    Photon Detection: C30617 and C30618 Series High Speed InGaAs PIN Photodiodes
    Excelitas Technologies offers the C30617 and C30618 Series of high-speed InGaAs PIN photodiodes, designed for use in advanced telecommunications, instrumentation, and high-speed data transmission systems.

    1. 产品简介


    - 产品类型: 高速InGaAs PIN光电二极管
    - 主要功能: 检测光信号并转换为电信号,适用于光纤通信系统和高速接收器应用。
    - 应用领域: 电信、仪器仪表、数据传输、高速开关、数据链路和局域网(LAN)。

    2. 技术参数


    | 参数 | 符号 | C30617 | C30618 |
    | :: | :: | :: | :: |
    | 最小操作电压 | Vop | 5 V | 5 V |
    | 击穿电压 | Vbr | 25 V | 100 V |
    | 1300 nm 波长下的响应度 0.80 A/W | 0.90 A/W |
    | 1550 nm 波长下的响应度 0.85 A/W | 0.95 A/W |
    | 暗电流 | id | <1.0 nA | <1.0 nA |
    | 光谱噪声电流 | in | <0.02 pA/√Hz | <0.02 pA/√Hz |
    | 电容 | C | 0.45 pF | 3.7 pF |
    | 上升时间 | tr | 0.07 ns | 0.5 ns |
    | 下降时间 | tf | 0.07 ns | 0.5 ns |
    | 带宽(-3dB, RL = 50Ω) | BW | 3.5 GHz | 0.75 GHz |

    3. 产品特点和优势


    - 不同封装选择: 提供多种封装选择,包括标准TO-18陶瓷封装、带有FC或SC连接器的矩形陶瓷封装、以及带光纤尾纤的TO-18封装。
    - 高响应度: 在1300 nm和1550 nm波长下具有高响应度,最高可达0.95 A/W。
    - 低电容: 低电容设计使得频带宽度高达3.5 GHz,适合高速应用。
    - 可靠性: 所有设备均采用平面钝化工艺制造,确保高可靠性和稳定性。

    4. 应用案例和使用建议


    - 电信和数据通信: 适用于电信网络中的高速数据传输,如SONET和FDDI模块。
    - 仪器仪表: 可用于需要高精度光检测的仪器仪表系统。
    - 使用建议: 为了最大化光耦合效率,建议使用带有球形透镜的TO-18封装。

    5. 兼容性和支持


    - 兼容性: 光电二极管兼容单模和多模光纤,支持标准的FC和SC连接器。
    - 厂商支持: Excelitas提供标准12个月保修,若光电二极管窗口未被打开。

    6. 常见问题与解决方案


    - 问题1: 光电二极管出现暗电流过大。
    - 解决方案: 检查光电二极管的工作温度是否超过推荐范围,并适当调整冷却措施。
    - 问题2: 响应度低于预期。
    - 解决方案: 确认光源波长是否与光电二极管的最佳响应波长相匹配,检查光学系统的耦合效率。

    7. 总结和推荐


    - 综合评估: C30617和C30618系列光电二极管以其高响应度、低电容和多种封装选项在市场上具有显著的竞争优势。
    - 推荐: 强烈推荐这些光电二极管用于需要高性能光检测的应用,如高速光纤通信系统和数据传输。

C30618GH参数

参数
感应方式 -
响应时间 1ns
光源 -
感应距离 -
颜色感应 -
最小工作供电电压 -
输出类型 -
波长 1.3μm
最大工作供电电压 -
通用封装 TO-18-2
安装方式 通孔安装
零件状态 在售
包装方式 托盘

C30618GH厂商介绍

Excelitas Technologies是一家全球领先的光电子产品和技术供应商,专注于为工业、医疗、安全和分析仪器市场提供创新解决方案。公司主营产品包括:

1. 光电探测器:用于检测和测量光信号,广泛应用于医疗成像、安全监控等领域。
2. X射线探测器:用于医学成像和工业检测,如CT扫描和无损检测。
3. 紫外探测器:用于环境监测、水质分析和工业过程控制。
4. 激光器:提供精确的光束输出,用于工业切割、焊接和医疗治疗。
5. LED光源:用于照明、指示和信号传输,具有高效能和长寿命特点。

Excelitas Technologies的优势在于其深厚的技术积累、创新能力和全球服务网络。公司不断推动光电子技术的发展,为客户提供定制化解决方案,以满足其在各种应用场景中对性能、可靠性和成本效益的严格要求。通过持续的研发投入和对市场趋势的敏锐洞察,Excelitas Technologies致力于成为光电子领域的领导者。

C30618GH数据手册

厂牌 PDF简要描述 下载
EXCELITAS TECHNOLOGIES 光电传感器 EXCELITAS TECHNOLOGIES C30618GH C30618GH数据手册

C30618GH封装设计

查看详情并下载
Symbol
Footprint
3D Model
