35-08-01-000

产品分类: 其他工具
产品描述:
供应商型号: 1601-1390-ND
供应商: Digi-Key
标准整包数: 1
EXCELITAS TECHNOLOGIES 其他工具 35-08-01-000

35-08-01-000概述

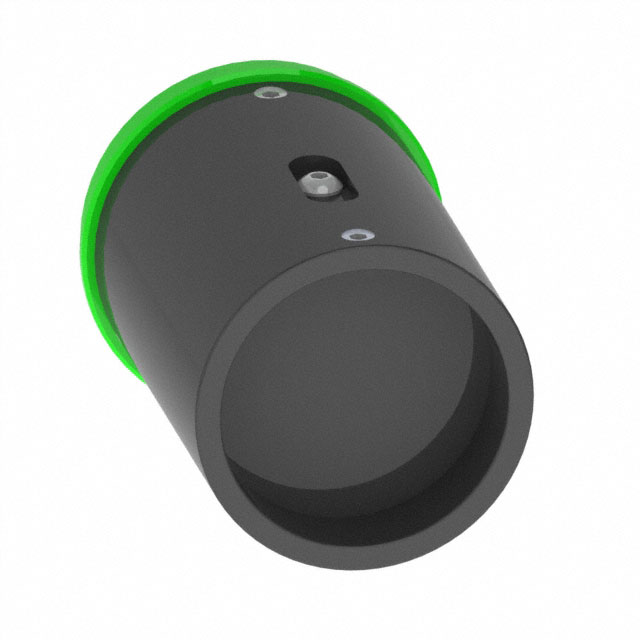

    Optem® FUSION Micro-Imaging Lens System:技术概述

    产品简介


    Optem® FUSION 是一款多功能显微成像镜头系统,覆盖可见光(400-700纳米)到短波红外线(SWIR,900-1700纳米)范围内的多个波段。这一系统可配置为固定倍率或变焦镜头,适用于多种显微镜应用。通过组合不同组件,可以满足各种光学、机械和操作需求。

    技术参数


    以下是Optem® FUSION系统的技术规格摘要:
    - 工作波段: 可见光至短波红外(400-1700纳米)
    - 主要组件:
    - 固定倍率镜头:
    - 放大倍数: 0.4x, 0.5x, 0.67x, 1x, 1.25x, 1.43x, 1.67x, 2x, 3x, 4x
    - 光学通光孔径: 0.0050-0.0450
    - 最大分辨率 (lp/mm): 15-150
    - 工作距离 (WD): 32mm-490mm
    - 变焦镜头:
    - 7:1 变焦: 1.2x, 1.43x, 1.67x, 2x, 3x, 4x
    - 12.5:1 变焦: 1.25x, 1.43x, 1.67x, 2x, 3x, 4x
    - 微型摄像管:
    - 放大倍数: 0.8x, 1x, 1.5x, 2x, 2.5x, 3x
    - 长工作距离镜头:
    - 放大倍数: 2x, 5x, 10x, 20x, 50x
    - 光源配件:
    - 各种照明模块,如环形灯、光纤照明模块等

    产品特点和优势


    Optem® FUSION的主要优势包括:
    - 广泛的波段覆盖: 系统涵盖从可见光到短波红外的多个波段,满足多波段成像需求。
    - 高精度镜头: 镜头具有极高的光学性能,保证图像清晰度。
    - 灵活的配置: 用户可根据具体需求选择不同的镜头、光源和相机模块,实现定制化需求。
    - 强大的兼容性: 系统内的组件之间高度兼容,简化组装过程。

    应用案例和使用建议


    Optem® FUSION广泛应用于材料科学、生物医学研究、半导体检测等领域。例如,在半导体检测中,系统能够通过不同放大倍率和照明模式捕捉芯片表面的细微结构,从而提高缺陷检测的精度。为了更好地发挥系统的效能,建议用户根据具体的应用需求选择合适的镜头和光源,确保系统运行的最佳状态。

    兼容性和支持


    Optem® FUSION系统的组件高度兼容,各部件间的连接稳定可靠。Qioptiq公司提供专业的技术支持和服务,帮助客户解决在使用过程中可能遇到的问题。同时,系统的所有“35-XX”模块与所有“45-YY”模块均兼容,而非光学模块/附件则在可见光和SWIR模块间通用。

    常见问题与解决方案


    - Q: 如何确定最佳的工作距离?
    - A: 根据系统的特定需求和光学元件的放大倍数选择合适的工作距离。一般而言,较短的工作距离可以获得更高的分辨率。
    - Q: 系统如何支持不同类型的相机?
    - A: 通过更换适当的相机模块,系统能够支持多种格式的相机,包括但不限于1/3", 1/2", 2/3"和全画幅传感器。
    - Q: 如何校准系统的分辨率?
    - A: 使用高精度标准物进行校准,以确保系统的高分辨率性能。

    总结和推荐


    综上所述,Optem® FUSION微成像镜头系统凭借其高度的灵活性、精确的光学性能和广泛的应用范围,在材料科学和半导体检测等多个领域展现出了卓越的优势。因此,我们强烈推荐该系统作为高端显微成像应用的理想选择。如果您正在寻找一款能够覆盖多种波段且性能卓越的成像系统,Optem® FUSION无疑是您的不二之选。

35-08-01-000参数

参数
零件状态 在售
包装方式 盒装

35-08-01-000厂商介绍

Excelitas Technologies是一家全球领先的光电子产品和技术供应商,专注于为工业、医疗、安全和分析仪器市场提供创新解决方案。公司主营产品包括:

1. 光电探测器:用于检测和测量光信号,广泛应用于医疗成像、安全监控等领域。
2. X射线探测器:用于医学成像和工业检测,如CT扫描和无损检测。
3. 紫外探测器:用于环境监测、水质分析和工业过程控制。
4. 激光器:提供精确的光束输出,用于工业切割、焊接和医疗治疗。
5. LED光源:用于照明、指示和信号传输,具有高效能和长寿命特点。

Excelitas Technologies的优势在于其深厚的技术积累、创新能力和全球服务网络。公司不断推动光电子技术的发展,为客户提供定制化解决方案,以满足其在各种应用场景中对性能、可靠性和成本效益的严格要求。通过持续的研发投入和对市场趋势的敏锐洞察,Excelitas Technologies致力于成为光电子领域的领导者。

35-08-01-000数据手册

厂牌 PDF简要描述 下载
EXCELITAS TECHNOLOGIES 其他工具 EXCELITAS TECHNOLOGIES 35-08-01-000 35-08-01-000数据手册

35-08-01-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 340.08 ¥ 2846.0445
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2846.04
直接购买
加入购物车
