首页  >  产品百科  >  CLS15-22C/L213R/TR8

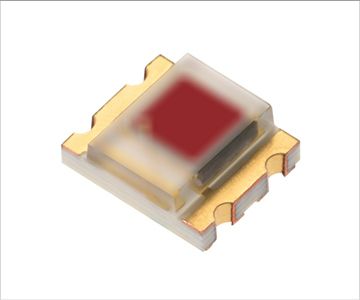

CLS15-22C/L213R/TR8

产品分类: 光电传感器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 620nm SMD 贴片安装,黏合安装
供应商型号: CLS15-22C/L213R/TR8
供应商: 国内现货
标准整包数: 2000
EVERLIGHT/台湾亿光电子 光电传感器 CLS15-22C/L213R/TR8

CLS15-22C/L213R/TR8概述

    # RGB Color Light Sensor 技术手册

    产品简介


    Everlight公司的CLS15-22C/L213系列是一种单通道硅光二极管,适用于红(R)、绿(G)和蓝(B)光谱区域的微型表面贴装封装。该系列产品在白色平衡、颜色检测和颜色管理应用方面提供高效且成本低廉的解决方案。这些传感器广泛应用于消费电子产品和移动设备中。
    产品型号
    - CLS15-22C/L213R/TR8 (峰值波长λp=620nm,红色)
    - CLS15-22C/L213G/TR8 (峰值波长λp=550nm,绿色)
    - CLS15-22C/L213B/TR8 (峰值波长λp=470nm,蓝色)
    主要功能和应用领域
    - 高灵敏度的红、绿、蓝光源检测
    - 稳定的模拟输出,具有温度偏移补偿
    - 尺寸小巧:3.2mm×2.7mm×1.1mm
    - 广泛的工作温度范围:-40°C到85°C
    - 活动区域:1.8mm²
    - RoHS合规和无铅包装
    应用领域包括:
    - LED背光系统颜色调节
    - LED投影仪颜色调整
    - 颜色检测
    - 白平衡调整

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 条件 | 最大值 | 单位 |

    | 反向击穿电压 | VBR | IR=100μA | 35 | V |
    | 正向电压 | VF | IF=10mA | 0.5~1.3 | V |
    | 工作温度 | Topr -40~+85 | °C |
    | 存储温度 | Tstg -40~+85 | °C |
    | 焊接温度 | Tsol 260 | °C |
    电气和光学特性 (Ta=25℃)
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 峰值灵敏度波长 | λP 620 nm |
    | 短路电流 | ISC | Ev=100Lux, VR=0V 0.086 μA |
    | 光电流1 | IL1 | Ev=100Lux, VR=5V 0.091 μA |
    | 光电流2 | IL2 | Ev=1000Lux, VR=5V 0.83 μA |
    | 反向暗电流 | ID | Ev=0Lux, VR=10V 2×10 nA |
    | 总电容 | Ct | Ee=0mW/cm², f=1MHz, VR=5V 12 pF |

    产品特点和优势


    - 高灵敏度,能有效检测红、绿、蓝光
    - 稳定的模拟输出,具有温度补偿能力
    - 微型表面贴装封装,适合紧凑设计
    - 罗氏合规,无铅环保
    - 宽广的工作温度范围,适合各种恶劣环境

    应用案例和使用建议


    应用案例
    1. LED背光系统颜色调节
    - 在智能手机、平板电脑等消费电子设备中,CLS15-22C系列可以用于自动调节屏幕亮度和色彩,以提升视觉效果。

    2. LED投影仪颜色调整
    - 在高端LED投影仪中,该系列传感器可以帮助实现更精准的颜色控制,提高显示质量。
    使用建议
    - 环境光适应
    - 在强光环境下使用时,需注意光照强度的变化对传感器输出的影响,适当调整增益或使用外部滤光片来改善精度。

    - 温度补偿
    - 在极端温度环境下,需考虑温度对输出的影响,并进行相应的温度补偿。

    兼容性和支持


    - 兼容性
    - 该系列产品采用标准的表面贴装封装,易于与现有电路板设计兼容,适用于大多数表面贴装工艺。
    - 支持
    - Everlight公司提供了详尽的技术支持文档,包括安装指南、焊接指南和存储条件等,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致损坏 | 确保在规定的工作温度范围内使用。若超过温度限制,需采取散热措施。 |
    | 输出信号不稳定 | 检查连接线路是否有松动,确认供电稳定,尝试调整信号增益。 |
    | 反向电压过大导致损坏 | 确保不超过规定的反向击穿电压。如果需要反向保护,请加装二极管。 |

    总结和推荐


    综上所述,Everlight公司的CLS15-22C/L213系列RGB颜色传感器在颜色检测和白平衡调整等方面表现出色,具有高度的灵敏度和稳定性。该系列产品不仅满足了现代消费电子产品的需求,而且在温度适应性和耐用性方面也有显著优势。因此,强烈推荐在颜色管理和检测应用中使用该产品。

CLS15-22C/L213R/TR8参数

参数
响应时间 -
光源 -
波长 620nm
最大工作供电电压 -
最小工作供电电压 -
感应距离 -
颜色感应 -
输出类型 -
感应方式 -
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

CLS15-22C/L213R/TR8数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光电传感器 EVERLIGHT/台湾亿光电子 CLS15-22C/L213R/TR8 CLS15-22C/L213R/TR8数据手册

CLS15-22C/L213R/TR8封装设计

查看详情并下载
Symbol
Footprint
3D Model
