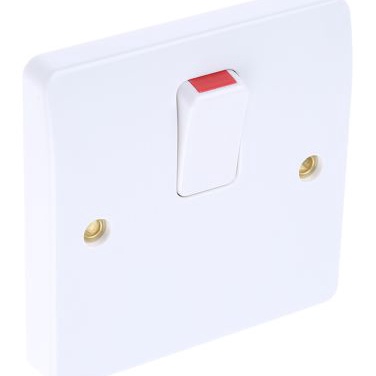

K5403 WHI

产品分类: 其他开关
厂牌: MK ELECTRIC
产品描述: MK Electric 带保险开关面板, Logic Plus系列, 白色, 20A, 尿素甲醛制
供应商型号: 5000437
供应商: 欧时
标准整包数: 1
MK ELECTRIC 其他开关 K5403 WHI

K5403 WHI概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是来自MK Logic Plus系列的连接单元、20A开关和柔性出口装置(Flex Outlets)。该系列产品设计用于连接冰箱、热水器、中央供暖锅炉及其他固定式电器。这些装置以其便捷安装和MK系列产品的优势设计而闻名。

    技术参数


    | 类别 | 参数 |

    | 电压等级 | 250V AC |
    | 电流等级(连接单元) | 13A |
    | 电流等级(DP开关) | 20A |
    | 电流等级(柔性出口) | 20A |
    | 接线端子容量 |
    | - 电源接线端子 | 2 x 6 mm², 2 x 4 mm², 3 x 2.5 mm² |
    | - 负载接线端子 | 2 x 6 mm², 2 x 4 mm², 3 x 2.5 mm² |
    | 柔性出口/电缆固定容量 |
    | - 连接单元 | 最小:2芯,0.5 mm²;最大:3芯,1.5 mm² |
    | - DP开关和柔性出口板 | 最小:3芯,1.5 mm²;最大:3芯,2.5 mm² |
    | 工作环境温度范围 | -5°C至+40°C(任意24小时内平均温度不超过25°C) |
    | 防护等级(带柔性出口) | IP 2X D |
    | 防护等级(不带柔性出口) | IP 4X |
    | 最大安装高度 | 2000米 |

    产品特点和优势


    - 集成氖灯指示器:提供175°全方位可见度,方便识别开关状态。
    - 螺旋驱动保险丝载体:提供额外的安全保障,提供防篡改版本。
    - 可锁定保险丝载体:支持安全锁定在开启位置。
    - 统一长度接线端子:所有电源和负载电缆可以剪裁和剥线到相同的长度。
    - 安全快速安装:推拉式电缆固定扣简化了安装过程。
    - 标识不可擦除:防止开关上的"ON"标志被磨掉,确保完全安全。
    - 安全电气特性:中性线“先通后断”功能增加电气安全性。
    - 单个螺丝刀适用:所有接线端子和固定螺丝均可使用4mm螺丝刀操作。
    - 防松退和锁定螺丝:避免螺丝松动并保持紧固。

    应用案例和使用建议


    本产品适用于各种固定电器,如冰箱、热水器和中央供暖系统等。根据实际应用需求,我们建议以下几点使用建议:
    - 在安装过程中,确保所有电源和负载电缆均按相同长度进行剪裁和剥线。
    - 为了提高安全性,建议使用防篡改的螺旋驱动保险丝载体。
    - 定期检查电气连接,以确保系统稳定运行。

    兼容性和支持


    - 所有Logic Plus连接单元符合BS 1363 Part 4:1995标准。
    - 20A DP开关符合BSEN 60669-1:2000标准。
    - 柔性出口板符合BS 5733:1995标准。
    - 保险丝符合BS 1362标准。
    如果需要技术支持,可拨打技术热线+44 (0)1268 563720。详细安装指南和其他支持文档可在官方网站上获取。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断
    - 解决方法:可能是因为连接的设备有故障。请检查相关设备,如怀疑是设备问题,请联系专业电工。
    2. 问题:无法正常打开或关闭开关
    - 解决方法:检查开关的连接和保险丝是否正确安装,如有问题请联系制造商。

    总结和推荐


    总体而言,MK Logic Plus系列连接单元、20A开关和柔性出口装置以其独特的安全特性、便捷的安装方式以及良好的防护等级,在市场上具有较高的竞争力。特别适合于各类固定电器的连接和控制。鉴于其优秀的性能和广泛的应用范围,强烈推荐给需要这类产品的用户。

K5403 WHI参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 20A
电压额定值 -
长*宽*高 86mm*86mm*86mm

K5403 WHI厂商介绍

MK Electric是英国的一家知名电气公司,成立于1899年,拥有超过120年的历史。公司专注于设计、制造和销售各种电气产品,包括开关、插座、照明和安全产品等。

MK Electric的产品主要分为以下几类:

1. 电气配件:包括开关、插座、配电箱等,广泛应用于家庭、办公室、商业建筑等场所。

2. 照明产品:包括吸顶灯、壁灯、台灯等,适用于各种室内照明需求。

3. 安全产品:包括烟雾报警器、一氧化碳报警器等,保障人们的生命财产安全。

MK Electric的优势在于:

1. 品牌历史悠久,产品质量可靠,深受消费者信赖。

2. 产品种类丰富,满足不同客户的需求。

3. 持续创新,不断推出新技术和新产品,引领行业潮流。

4. 完善的售后服务体系,为客户提供全方位的支持。

K5403 WHI数据手册

厂牌 PDF简要描述 下载
MK ELECTRIC 其他开关 MK ELECTRIC K5403 WHI K5403 WHI数据手册

K5403 WHI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9212 ¥ 83.8341
10+ $ 9.7476 ¥ 82.3675
50+ $ 9.4931 ¥ 80.2165
库存: 63
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 83.83
