534-2K

产品分类:
厂牌: BOCHEN/博晨
产品描述:
供应商型号: 534-2K
供应商: 国内现货
标准整包数: 25

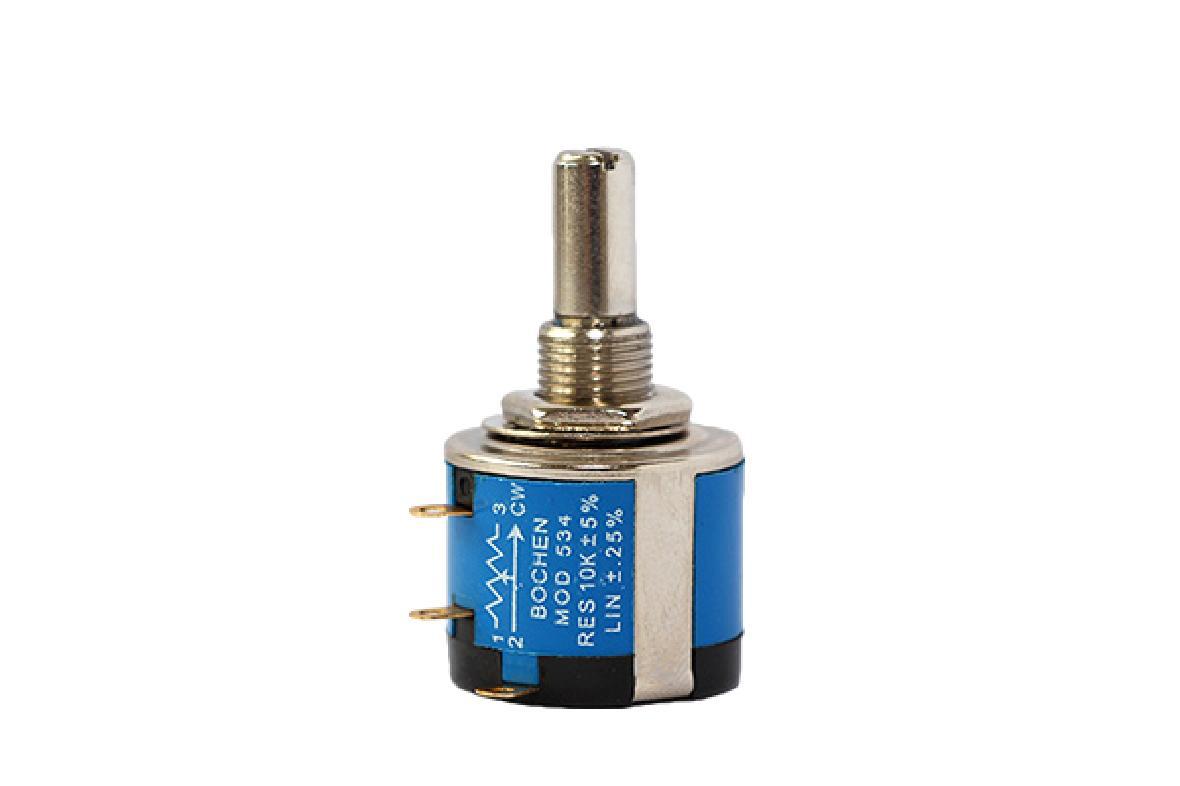

BOCHEN/博晨  534-2K

534-2K概述

    精密线绕多圈电位器 534 系列技术手册

    产品简介


    精密线绕多圈电位器 534 系列是一款高精度的电位器产品,主要应用于需要精确调节电阻值的场合。该系列电位器具备稳定的电气特性,广泛用于仪器仪表、通信设备、汽车电子和工业自动化等领域。

    技术参数


    - 安装尺寸:未提供具体数据
    - 电器特性
    - 阻值范围:100Ω - 100KΩ
    - 阻值允许偏差:±5%
    - 独立线性度:±0.25%
    - 有效电行程:≥3600° - 10°
    - 终端电阻:≤0.2%R 或 5Ω
    - 转动噪声:≤3%R 或 3Ω
    - 绝缘电阻:R1 ≥ 1GΩ
    - 耐电压:101.3Pa 710V, 8.5kPa 470V
    - 环境特性
    - 额定功率:最高工作电压 315V, +70℃, 2W
    - 工作温度范围:-55℃ +125℃
    - 电阻温度系数:±100ppm/℃
    - 温度变化:△R ≤ ±2%R, △(Uab/Uac) ≤ ±1%
    - 碰撞:390m/s², 4000次, △R ≤ ±1%R
    - 振动:10500Hz, 0.75mm 或 98m/s², 6h, △R ≤ ±1%R, △(Uab/Uac) ≤ ±2%
    - 气候顺序:△R ≤ ±3%R, R1 ≥ 100MΩ (70℃)
    - 电气耐久性:2W, 1000h, △R ≤ ±3%R
    - 机械耐久性:10000圈, △R ≤ ±3%R
    - 稳态湿热:△R ≤ ±3%R, R1 ≥ 100MΩ
    - 物理特性
    - 总机械行程:3600°±10°
    - 起动力矩:≤36mN·m
    - 止档力矩:≥300mN·m
    - 标准包装:10只/盒

    产品特点和优势


    - 高精度:独立线性度达到±0.25%,确保在各种应用场景下的精确控制。
    - 稳定性能:高耐电压(710V @ 101.3Pa)和耐高温(+70℃)能力,适用于恶劣环境。
    - 良好的温度特性:温度系数±100ppm/℃,确保在不同温度下仍能保持稳定性能。
    - 长寿命:机械耐久性高达10000圈,电气耐久性可达1000小时,适合长时间使用。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于调节信号强度和增益。
    - 工业自动化:在控制系统中实现精确的电阻调整。
    - 汽车电子:用于传感器和执行器的精准控制。
    使用建议:
    - 在使用过程中注意环境温度和湿度的变化,避免过载导致的损坏。
    - 定期检查和校准以保证其精度和稳定性。
    - 注意安装时的机械应力,避免过度扭转导致损坏。

    兼容性和支持


    精密线绕多圈电位器 534 系列与市场上多数标准接口兼容,方便集成到现有的电子系统中。厂商提供全面的技术支持和售后服务,确保用户能够高效解决问题并获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 检查安装环境,避免过热或过冷 |
    | 转动噪声较大 | 润滑或更换内部组件 |
    | 接触不良 | 重新焊接或紧固接线 |

    总结和推荐


    精密线绕多圈电位器 534 系列以其高精度、稳定性能和长寿命成为多种应用场合的理想选择。适用于需要精确电阻调节的领域,如通信设备、工业自动化和汽车电子。厂商提供的技术支持和服务也使其在市场上具有较高的竞争力。强烈推荐给对精度和可靠性有较高要求的用户。

534-2K参数

参数
安装方式 通孔安装

534-2K厂商介绍

BOCHEN公司是一家专注于工业自动化领域的企业,提供各种高品质的自动化产品和解决方案。BOCHEN公司主营产品分类包括:

1. 传感器:包括光电传感器、接近传感器、超声波传感器等,广泛应用于自动化生产线、机器人、物流系统等场合,用于物体检测、定位和识别。

2. 控制器:包括PLC(可编程逻辑控制器)、HMI(人机界面)等,用于实现工业自动化设备的控制和监控。

3. 驱动器:包括伺服驱动器、变频器等,用于驱动电机,实现精确的速度和位置控制。

4. 执行器:包括气缸、电机等,用于实现机械运动和操作。

BOCHEN公司的优势在于:

1. 技术创新:BOCHEN不断研发新技术,提高产品性能和可靠性,满足客户不断变化的需求。

2. 品质保证:BOCHEN严格把控产品质量,确保产品在各种恶劣环境下都能稳定运行。

3. 定制服务:BOCHEN提供定制化解决方案,根据客户的具体需求,提供最合适的产品和技术支持。

4. 售后服务:BOCHEN提供全面的售后服务,包括技术支持、维修保养等,确保客户设备的正常运行。

534-2K数据手册

厂牌 PDF简要描述 下载
BOCHEN/博晨 BOCHEN/博晨 534-2K 534-2K数据手册

534-2K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 20.4
50+ ¥ 20.06
75+ ¥ 19.55
库存: 250
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 510
