APT44F80B2

产品分类:
产品描述:
供应商型号: APT44F80B2 PLUS247
供应商: 国内现货
标准整包数: 5
ISC/无锡固电半导体  APT44F80B2

APT44F80B2概述


    产品简介

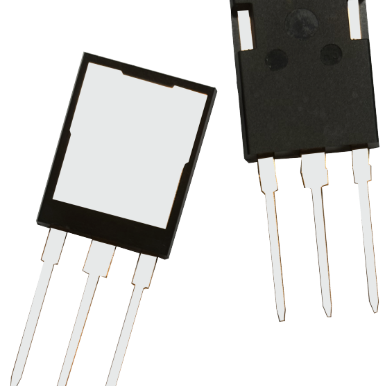

    isc N-Channel MOSFET Transistor APT44F80B2
    isc N-Channel MOSFET Transistor APT44F80B2 是一款高性能的功率场效应晶体管(MOSFET),专为电机驱动、直流-直流转换器、电源开关和电磁阀驱动等多种应用场合设计。该器件采用N沟道结构,具有高耐压和低导通电阻的特点,使其在多种高压和大电流应用中表现出色。

    技术参数


    - 绝对最大额定值
    - 漏源电压 \( V{DSS} \): 800 V
    - 栅源电压(连续) \( V{GSS} \): ±30 V
    - 漏极电流(连续) \( ID \): 47 A
    - 单脉冲漏极电流 \( I{DM} \): 173 A
    - 总耗散功率(\( TC = 25℃ \)) \( PD \): 1135 W
    - 最大工作结温 \( TJ \): 150 ℃
    - 存储温度 \( T{STG} \): -55 ~ 150 ℃
    - 热特性
    - 结到外壳热阻 \( R{thj-c} \): 0.11 ℃/W
    - 电气特性
    - 漏源击穿电压 \( V(BR){DSS} \): 800 V
    - 栅阈值电压 \( V{GS(th)} \): 2.5 ~ 5.0 V
    - 漏源导通电阻 \( R{DS(on)} \): 0.21 Ω (最大值 @ \( V{GS} \)= 10V)
    - 栅体漏电流 \( I{GSS} \): ±100 nA ( @ \( V{GS} \)= ±30V)
    - 零栅电压漏电流 \( I{DSS} \): 250 uA ( @ \( V{DSS} \)= 800V)
    - 正向导通电压 \( V{SD} \): 1.2 V

    产品特点和优势


    1. 高可靠性:APT44F80B2 100% 经受过雪崩测试,确保了其在极端条件下的稳定性和可靠性。
    2. 低导通电阻:最大 \( R{DS(on)} \) 仅为 0.21 Ω,显著降低了功耗和发热,提高了能效。
    3. 低温度依赖性:在各种温度条件下均能保持稳定的性能。
    4. 最小批次差异:保证了不同批次产品之间的一致性和互换性,便于大规模应用。

    应用案例和使用建议


    - 电机驱动:在高转速和高负载条件下表现出色,适用于工业自动化设备和机器人。
    - 直流-直流转换器:用于高效率的电源转换,适用于电信和数据中心等场景。
    - 电源开关:在高频率开关电源中表现出优良的动态性能。
    - 电磁阀驱动:适合需要快速响应和高精度控制的应用,如汽车和家电行业。
    使用建议:
    1. 散热管理:由于总耗散功率较高,应合理设计散热系统,避免因过热而损坏。
    2. 电路保护:加入适当的保护措施,如瞬态电压抑制二极管(TVS),以防止电压尖峰对MOSFET的损害。
    3. 驱动电路设计:为了确保良好的开关性能,建议使用合适的驱动电路,以提供足够的门极电压和电流。

    兼容性和支持


    APT44F80B2 与常见的电源和控制电路高度兼容,适用于大多数标准接口和连接器。厂商提供详尽的技术文档和专业的技术支持服务,包括应用指南和故障排除指导,帮助用户顺利进行产品选型和调试。

    常见问题与解决方案


    - 问题1:启动时出现过热现象。
    - 解决方案:检查散热系统是否有效,必要时增加散热片或风扇。

    - 问题2:MOSFET过早失效。
    - 解决方案:确保电路中加入必要的保护元件,如瞬态电压抑制二极管(TVS)。

    - 问题3:导通电阻异常升高。
    - 解决方案:检查门极驱动信号是否正常,确认驱动电路的设计符合要求。

    总结和推荐


    APT44F80B2 作为一款高性能的N沟道MOSFET,在电机驱动、直流-直流转换器、电源开关和电磁阀驱动等应用中展现出卓越的性能和可靠性。其高耐压、低导通电阻、以及最小批次差异等特点,使其成为市场上极具竞争力的产品。综合考虑其各项优势和应用范围,强烈推荐使用APT44F80B2 在相关应用场景中。
    该文内容已根据所提供的数据表进行了整理和扩展,希望对你有所帮助。
