IRF530NL

产品分类:
产品描述:
供应商型号: IRF530NL I??PAK/TO-262
供应商: 国内现货
标准整包数: 5

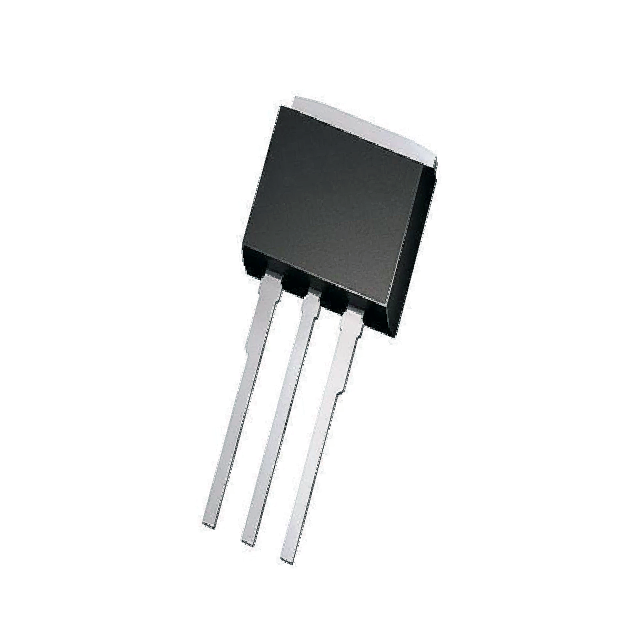

ISC/无锡固电半导体  IRF530NL

IRF530NL概述

    Isc N-Channel MOSFET Transistor IRF530NL 技术手册

    1. 产品简介


    Isc N-Channel MOSFET Transistor IRF530NL 是一款高性能的功率场效应晶体管(MOSFET),广泛应用于各类电子设备中。它采用 TO-262 封装形式,具备低输入电容和栅极电荷、低栅极输入电阻等特点,适用于开关电源、电池管理和其他需要高效率和可靠性的场合。

    2. 技术参数


    - 绝对最大额定值(Ta=25℃)
    - VDSS (Drain-Source Voltage): 100 V
    - VGSS (Gate-Source Voltage): ±20 V
    - ID (Drain Current - Continuous):
    - Tc=25℃: 17 A
    - Tc=100℃: 12 A
    - IDM (Drain Current - Single Pulsed): 60 A
    - PD (Total Dissipation @TC=25℃): 70 W
    - Tch (Max. Operating Junction Temperature): 175 ℃
    - Tstg (Storage Temperature): -55~175 ℃
    - 电气特性
    - BVDSS (Drain-Source Breakdown Voltage): VGS=0V; ID=0.25mA: 100 V
    - VGS(th) (Gate Threshold Voltage): VDS=VGS; ID=0.25mA: 2.0~4.0 V
    - RDS(on) (Drain-Source On-Resistance): VGS=10V; ID=9A: 90 mΩ
    - IGSS (Gate-Source Leakage Current): VGS=±20V; VDS=0V: ±0.1 μA
    - IDSS (Drain-Source Leakage Current):
    - VDS=100V; VGS=0V; Tj=25℃: 25 μA
    - VDS=80V; VGS=0V; Tj=125℃: 250 μA
    - VSDF (Diode forward voltage): ISD=9.0A, VGS=0V: 1.3 V

    3. 产品特点和优势


    - 低输入电容和栅极电荷:降低了驱动电路的复杂性和成本,提高了系统的整体效率。
    - 低栅极输入电阻:简化了栅极驱动电路的设计,减少信号延迟。
    - 100% 雪崩测试:确保了在极端条件下的可靠性和稳健性。
    - 最小批次差异:保证了批次间的稳定性和一致性,增强了设备的整体可靠性。

    4. 应用案例和使用建议


    - 开关电源:IRF530NL 的高耐压和高电流能力使其非常适合用于各种开关电源设计,如数据中心的电源系统。
    - 电机控制:在电动工具和工业设备中,IRF530NL 可以作为高效能的电机控制元件。
    - 电池管理系统:IRF530NL 的低导通电阻有助于提高电池管理系统的能量转换效率。
    使用建议:
    - 确保驱动电路的电源电压在规定的范围内,避免超过 VDSS 和 VGSS 的极限值。
    - 在高温环境下使用时,要确保良好的散热设计,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性:IRF530NL 与市场上大多数标准开关电源和驱动电路兼容,可以轻松集成到现有的设计中。
    - 支持:ISC 提供详尽的技术文档和支持服务,包括样品申请、技术咨询和技术培训。

    6. 常见问题与解决方案


    - 问题1: 过高的漏源击穿电压导致器件损坏。
    - 解决办法: 检查电路设计,确保 VDSS 不超过 100V。
    - 问题2: 过高的门源泄漏电流。
    - 解决办法: 检查栅极驱动电路,确保驱动电压在 ±20V 以内。

    7. 总结和推荐


    IRF530NL 是一款集高可靠性、低损耗和易用性于一身的高性能 MOSFET,适用于多种电力电子应用。其出色的性能和广泛的适用范围使其成为许多领域的首选器件。推荐在需要高效率和高可靠性的应用场景中使用。
    请根据上述技术手册内容,详细了解 IRF530NL 的特性和应用场景,并在具体项目中选择合适的电子元件。

IRF530NL厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

IRF530NL数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 IRF530NL IRF530NL数据手册

IRF530NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.5
1000+ ¥ 4.8
库存: 5
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 37.5
