2SK1303

产品分类:
产品描述:
供应商型号: 2SK1303 TO-3PN
供应商: 国内现货
标准整包数: 5

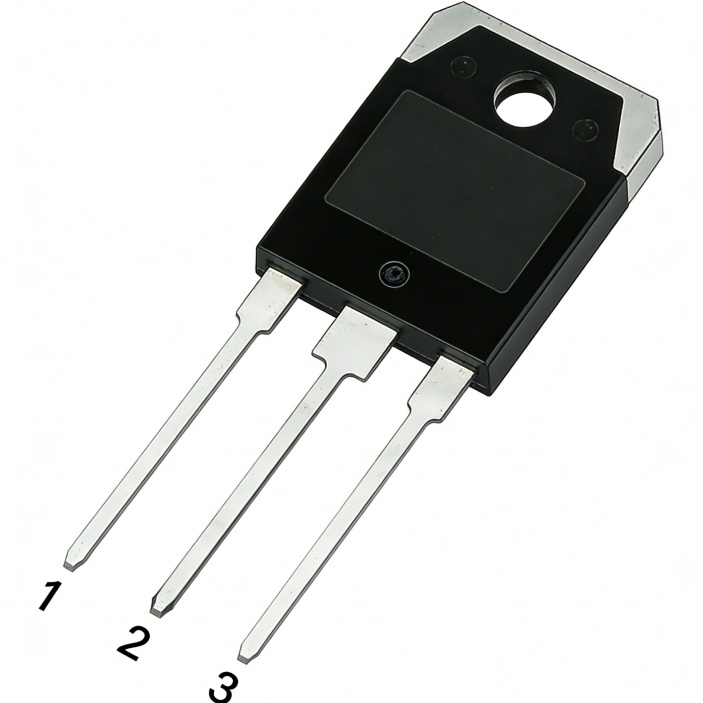

ISC/无锡固电半导体  2SK1303

2SK1303概述

    2SK1303 N-Channel MOSFET Transistor 技术手册解析

    产品简介


    2SK1303 是一款 N-Channel MOSFET(金属氧化物半导体场效应晶体管)产品,主要适用于电机驱动、直流-直流转换器、电源开关和电磁铁驱动等领域。这款 MOSFET 在设计上强调了高性能和高可靠性,为各类工业应用提供了强大的支持。

    技术参数


    - 电气特性
    - 漏源电压 (VDSS):100V(最小值)
    - 栅源电压 (VGS):±20V(连续)
    - 漏极电流 (ID):30A(连续)
    - 单脉冲最大漏极电流 (IDM):120A
    - 总功耗 (@TC=25℃):100W
    - 最大结温 (TJ):150℃
    - 存储温度 (Tstg):-55℃~150℃

    - 热阻抗
    - 结到外壳的热阻 (Rth j-c):1.25℃/W
    - 漏源击穿电压 (V(BR)DSS):100V
    - 栅阈值电压 (VGS(th)):1.0V~2.0V
    - 漏源导通电阻 (RDS(on)):60mΩ
    - 栅体泄漏电流 (IGSS):±10μA
    - 零栅电压漏极电流 (IDSS):0.25mA
    - 正向导通电压 (VSD):2.0V

    产品特点和优势


    2SK1303 MOSFET 的主要特点如下:
    - 高电流处理能力:持续漏极电流可达30A,单脉冲电流可达120A。
    - 低导通电阻:最大漏源导通电阻仅为60mΩ,确保了高效的功率转换。
    - 高可靠性和稳定性:通过100%的雪崩测试,确保设备在极端条件下的稳定运行。
    - 最小批次间差异:严格的制造控制确保了产品的一致性,提高了长期使用中的可靠性。
    这些特点使得2SK1303在多种工业应用中表现出色,如电机驱动和电源管理,特别是在需要高效率和可靠性的场合。

    应用案例和使用建议


    2SK1303 MOSFET 主要应用于电机驱动、直流-直流转换器、电源开关及电磁铁驱动系统中。以下是一些具体的应用实例:
    - 电机驱动:可以用于驱动步进电机或伺服电机,提供稳定的电力输出,降低能耗。
    - 直流-直流转换器:作为高效开关组件,实现电压变换。
    - 电源开关:在电源电路中,作为控制单元,提高整体系统的可靠性。
    使用建议:
    - 在使用2SK1303时,确保工作环境温度不超过最大结温150℃,以避免过热损坏。
    - 根据负载需求选择合适的栅源电压和漏极电流,确保 MOSFET 工作在安全范围内。
    - 使用时注意散热设计,合理配置散热片或冷却装置,减少热阻影响。

    兼容性和支持


    2SK1303 MOSFET 支持广泛的电气特性和工作条件,可广泛应用于各种电路设计中。制造商ISC公司提供了全面的技术支持和售后服务,包括产品选型指导、安装调试咨询及售后维修服务。如果用户遇到特定应用中的难题,可以联系技术支持团队获取帮助。

    常见问题与解决方案


    以下是几个用户可能遇到的常见问题及其解决方案:
    - 问题1:工作温度过高导致设备故障。
    - 解决方法:加强散热措施,如增加散热片或使用外部冷却风扇。
    - 问题2:MOSFET 导通电阻变大。
    - 解决方法:检查电路连接是否良好,确保栅极驱动信号正常,必要时更换新设备。
    - 问题3:设备无法正常启动。
    - 解决方法:确认供电电压是否符合要求,检查控制电路是否存在问题。

    总结和推荐


    综上所述,2SK1303 N-Channel MOSFET 是一款高效、可靠的电力管理器件,适合用于多种工业和商业应用。其高电流处理能力、低导通电阻及优异的温度特性使其成为电机驱动、直流-直流转换器和其他电源管理设备的理想选择。建议在相关项目中采用此产品,以获得最佳的性能表现和可靠性保障。

2SK1303厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

2SK1303数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 2SK1303 2SK1303数据手册

2SK1303封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 41.25
600+ ¥ 26.4
库存: 12000
起订量: 5 增量: 600
交货地:
最小起订量为:5
合计: ¥ 206.25
直接购买
加入购物车
