IRFU540Z

产品分类:
产品描述:
供应商型号: IRFU540Z IPAK/TO-251
供应商: 国内现货
标准整包数: 5

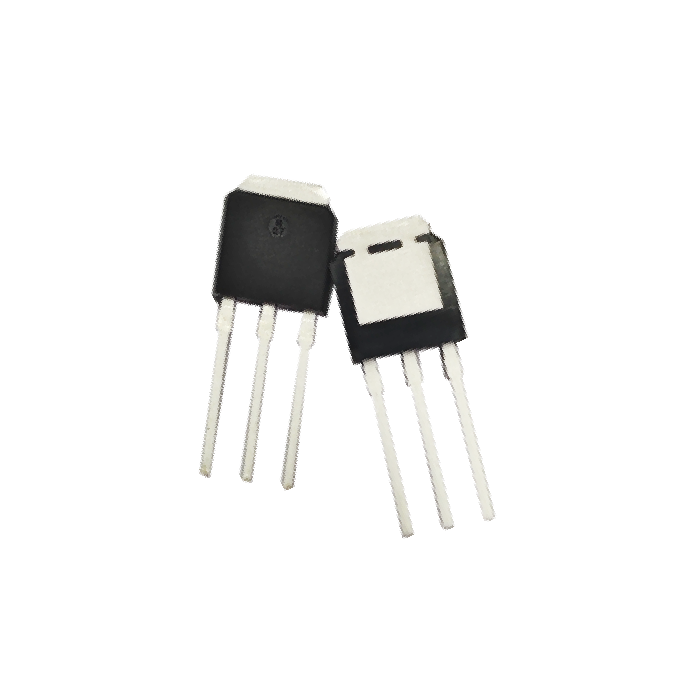

ISC/无锡固电半导体  IRFU540Z

IRFU540Z概述


    产品简介


    isc N-Channel MOSFET Transistor IRFU540Z 是一款适用于多种电子应用的高性能N沟道功率MOSFET晶体管。该产品采用TO-251(IPAK)封装,具有高开关速度和易用性,适用于各种电力转换和控制场合。IRFU540Z广泛应用于电源、DC-DC转换器、电机控制和开关应用等领域。

    技术参数


    以下是IRFU540Z的技术参数列表:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: | :: |
    | VDSS | 漏源击穿电压 | VGS=0V; ID= 0.25mA | 100 | - | 100 | V |
    | VGS(th) | 门限电压 | VDS=VGS; ID=0.05mA | 2.0 | - | 4.0 | V |
    | RDS(on) | 导通电阻 | VGS= 10V; ID=21A | 22.5 | - | 28.5 | mΩ |
    | IGSS | 门源漏电流 | VGS= ±20V;VDS= 0V | - | - | ±0.2 | μA |
    | IDSS | 源漏漏电流 | VDS= 100V; VGS= 0V;Tj=25℃ | - | - | 20 | μA |
    | VSDF | 二极管正向电压 | ISD=21A, VGS =0V | - | - | 1.3 | V |
    绝对最大额定值
    | 符号 | 参数 | 条件 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | VDSS | 漏源电压 | Ta=25℃ | 100 | V |
    | VGSS | 门源电压 | Ta=25℃ | ±20 | V |
    | ID | 连续漏电流 | Ta=25℃ | 35 | A |
    | IDM | 单脉冲漏电流 | - | 140 | A |
    | PD | 总耗散功率 | Ta=25℃ | 91 | W |
    | Tj | 工作结温 | -55~175 | ℃ |
    | Tstg | 存储温度 | -55~175 | ℃ |
    热特性
    | 符号 | 参数 | 条件 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: |
    | Rth(ch-c) | 通道到外壳热阻 | - | 1.64 | ℃/W |
    | Rth(ch-a) | 通道到环境热阻 | - | 40 | ℃/W |

    产品特点和优势


    IRFU540Z具备以下特点和优势:
    - 高速开关能力,适合需要快速响应的应用场景。
    - 易于使用,适合初学者及专业工程师。
    - 具备100%雪崩测试保证,确保在恶劣条件下的稳定性和可靠性。
    - 最小批次间差异,保证产品质量和一致性的优异表现。
    - 支持的电气特性和工作环境条件广,适应性强。

    应用案例和使用建议


    IRFU540Z适用于广泛的电力电子应用,包括但不限于:
    - 电源管理:如AC/DC适配器,用于提供稳定的直流输出。
    - DC-DC转换器:提高能效,减小体积,适用于笔记本电脑、智能手机等便携设备。
    - 电机控制:用于控制电动机的速度和方向,常见于工业自动化系统和家电中。
    - 其他开关应用:如逆变器、驱动电路等。
    使用建议:
    - 在使用前,请确认所选型号符合设计要求,包括电气特性和工作环境条件。
    - 选择合适的散热措施以保证长期运行稳定性,特别是在高功率应用中。
    - 注意检查数据表中的绝对最大额定值,避免过度操作导致器件损坏。

    兼容性和支持


    IRFU540Z与大多数标准电子元器件兼容,适用于广泛的设计项目。厂商提供了详尽的技术支持文档和用户指南,便于用户获取帮助并解决问题。此外,还可通过联系制造商获得更深入的支持服务。

    常见问题与解决方案


    根据数据表中的信息,总结了用户可能遇到的一些问题及其解决方案如下:
    - Q: 什么是IRFU540Z的最高工作温度?
    - A: IRFU540Z的最高工作结温为175°C。

    - Q: 如何避免过高的热耗散?
    - A: 确保良好的散热设计,如使用适当的散热片或散热器,以降低工作时的热应力。

    - Q: 使用IRFU540Z时需要注意哪些电气特性?
    - A: 请参考数据表中的电气特性部分,特别注意VDS、VGS和ID等关键参数,确保不超过最大额定值。

    总结和推荐


    综上所述,isc IRFU540Z是一款功能强大且实用的N沟道MOSFET晶体管。它具备出色的性能和广泛的应用范围,能够满足多种电力电子设计的需求。无论是对于初学者还是经验丰富的工程师,该产品都值得考虑。在选择使用时,务必遵循制造商的指导,以确保最佳的使用效果和安全性。
