FS70SMJ-06

产品分类:
产品描述:
供应商型号: FS70SMJ-06 TO-3P
供应商: 国内现货
标准整包数: 5

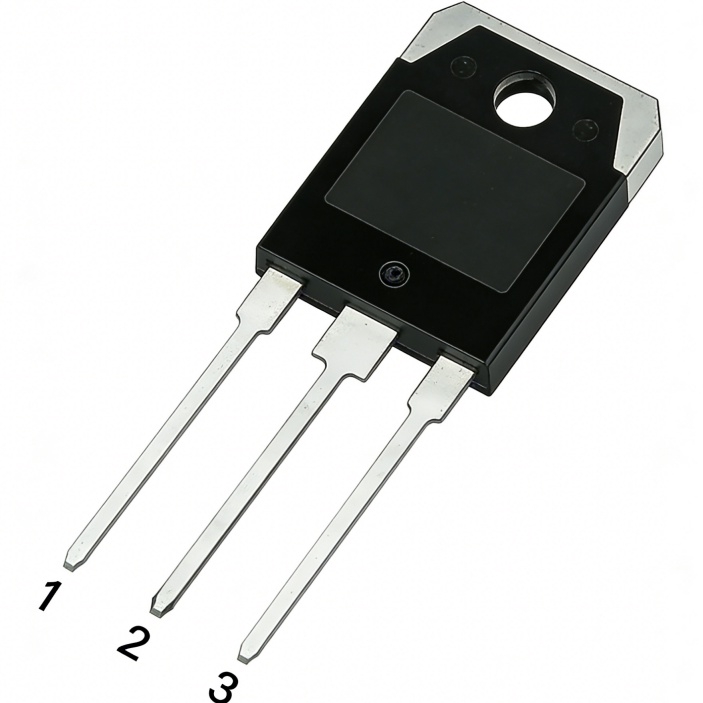

ISC/无锡固电半导体  FS70SMJ-06

FS70SMJ-06概述

    电子元器件产品技术手册:ISC N-Channel MOSFET Transistor FS70SMJ-06

    1. 产品简介


    ISC N-Channel MOSFET Transistor FS70SMJ-06是一款适用于多种应用的高性能功率场效应晶体管。其主要功能是提供高效电流开关能力,在电机驱动、直流到直流转换器、电源开关及电磁阀驱动等领域有着广泛应用。该器件采用N沟道设计,具有低导通电阻和高耐压的特点。

    2. 技术参数


    - 额定参数
    - 漏源电压(VDSS): 60V (最小值)
    - 漏极连续电流(ID): 70A
    - 单脉冲漏极电流(IDM): 280A
    - 结温(Tj): 最大 150℃
    - 存储温度(Tstg): -55~150℃
    - 热阻抗参数
    - 热阻抗(结至外壳)(Rth j-c): 0.83℃/W
    - 电气特性
    - 击穿电压(V(BR)DSS): 60V
    - 阈值电压(VGS(th)): 1.0~2.0V
    - 导通电阻(RDS(on)):
    - VGS=10V时,最大值为7.0mΩ
    - VGS=4V时,最大值为8.4mΩ
    - 门体泄漏电流(IGSS): |±0.1uA|
    - 零门电压漏电流(IDSS): 0.1mA
    - 正向导通电压(VSD): 1.0~1.5V

    3. 产品特点和优势


    FS70SMJ-06 MOSFET的主要特点是:
    - 高额定电流:70A的连续漏极电流使其能够处理大量电流。
    - 低导通电阻:即使在4V门电压下,最大导通电阻也只有8.4mΩ,显著降低功耗。
    - 宽工作温度范围:从-55℃到150℃,适应各种恶劣环境条件。
    - 高可靠性:单脉冲漏极电流高达280A,满足瞬态冲击的要求。
    - 封装坚固:适用于各种工业和消费电子产品。
    这些特点使得FS70SMJ-06在高性能应用中表现出色,尤其是在需要高电流、低损耗和宽温度范围的应用场合。

    4. 应用案例和使用建议


    - 应用案例:
    - 电机驱动:由于其高电流和低导通电阻,FS70SMJ-06特别适合用于电机驱动,确保稳定可靠的电力供应。
    - 直流到直流转换器:该器件可用于电池充电电路和其他电源转换应用,以提高效率并减少热量产生。

    - 使用建议:
    - 确保电路设计能够满足额定电压和电流要求,避免过载导致损坏。
    - 在高温环境下使用时,适当增加散热措施,以保证长期稳定运行。
    - 谨慎选择门驱动电路的设计,确保合适的门电压和门电流,以实现最佳性能。

    5. 兼容性和支持


    - 兼容性:
    - FS70SMJ-06与大多数标准电路板和PCB设计兼容,可以轻松集成到现有的系统中。
    - 支持:
    - ISC半导体提供了详尽的技术文档和支持服务,帮助客户解决应用过程中的任何问题。对于更复杂的应用需求,还可以提供定制化技术支持。

    6. 常见问题与解决方案


    - 问题:导通电阻过高
    - 解决方案:检查门电压是否足够高,以确保器件完全开启。如果需要,增加门驱动电路的能力。
    - 问题:零门电压漏电流过大
    - 解决方案:确保封装良好,防止门体泄漏路径的存在。如需,更换封装或重新焊接连接点。
    - 问题:高温环境下性能下降
    - 解决方案:在电路设计中增加有效的散热措施,例如增加散热片或使用强制风冷。

    7. 总结和推荐


    总体而言,ISC N-Channel MOSFET Transistor FS70SMJ-06是一款优秀的功率场效应晶体管,具有出色的电流处理能力和低导通电阻。它非常适合用于电机驱动、直流到直流转换器等需要高电流和低损耗的应用场合。鉴于其高可靠性、宽工作温度范围和良好的兼容性,强烈推荐使用FS70SMJ-06在相关应用中。

FS70SMJ-06厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

FS70SMJ-06数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 FS70SMJ-06 FS70SMJ-06数据手册

FS70SMJ-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
