TK11A60D

产品分类:
产品描述:
供应商型号: TK11A60D TO-220F
供应商: 国内现货
标准整包数: 5

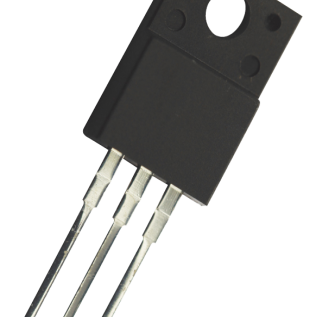

ISC/无锡固电半导体  TK11A60D

TK11A60D概述


    产品简介


    INCHANGE Semiconductor N-Channel MOSFET Transistor TK11A60D
    TK11A60D 是一款由 INCHANGE Semiconductor 设计和生产的 N-Channel MOSFET 晶体管。它被广泛应用于开关电压调节器、直流电机驱动和其他需要高效能和高可靠性的电力电子应用中。该产品具备低导通电阻、增强模式等特点,能够在各类严苛的工作环境中保持稳定的性能。

    技术参数


    - 最大漏源电压 (VDSS): 600V
    - 最大栅源电压 (VGS): ±30V
    - 连续漏电流 (ID): 11A
    - 单脉冲漏电流 (IDM): 44A
    - 总耗散功率 (PD) @ TC=25°C: 45W
    - 最大工作结温 (Tj): 150°C
    - 存储温度范围 (Tstg): -55°C~150°C
    - 热阻 (Rth(ch-c), Rth(ch-a)): 2.78°C/W, 62.5°C/W
    - 导通电阻 (RDS(ON)) @ VGS=10V, ID=5.5A: 540mΩ(典型值)
    - 漏源击穿电压 (BVDSS): 600V
    - 门限电压 (VGS(th)) @ VDS=10V, ID=1.0mA: 2.0~4.0V
    - 门源泄漏电流 (IGSS): ±1μA @ VGS=±30V, VDS=0V
    - 漏源泄漏电流 (IDSS): 10μA @ VDS=500V, VGS=0V
    - 二极管正向电压 (VSDF): 1.7V @ IDR=11A, VGS=0V

    产品特点和优势


    TK11A60D MOSFET 具备多个显著的优点:
    - 低导通电阻 (RDS(ON)): 最小化功耗和发热。
    - 增强模式: 简化驱动电路的设计。
    - 100% 雪崩测试: 确保在高压条件下稳定运行。
    - 最小批次间差异: 保证设备性能的一致性和可靠性。

    应用案例和使用建议


    应用案例:
    - 开关电源:用于 AC-DC 转换器,实现高效的电压调节。
    - 直流电机驱动:利用低导通电阻特性降低功耗,提高效率。
    - LED 驱动器:确保快速响应时间和高可靠性。
    使用建议:
    - 在设计开关电源时,合理选择 MOSFET 的参数,以适应所需的电压和电流等级。
    - 为了减少发热,可以采用适当的散热措施,如加装散热片。
    - 在高频率应用中,注意 PCB 布局,减小寄生电感,提高整体性能。

    兼容性和支持


    TK11A60D MOSFET 支持广泛的系统和应用,可与其他标准 MOSFET 产品互换。INCHANGE Semiconductor 提供详尽的技术支持,包括产品数据手册、应用指南和技术咨询服务。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 电路无法正常启动
    - 解决办法: 检查栅极驱动信号是否正确,确认栅源电压 (VGS) 是否在合适范围内。
    2. 问题: 发热严重
    - 解决办法: 检查电路布局和散热措施是否合理,增加散热片或风扇辅助降温。
    3. 问题: 输出不稳定
    - 解决办法: 检查负载变化情况,确保 MOSFET 的电流和电压参数满足需求。

    总结和推荐


    综上所述,INCHANGE Semiconductor 的 TK11A60D N-Channel MOSFET 拥有优异的性能和可靠性,适用于多种电力电子应用。其低导通电阻和增强模式特性使其成为市场上极具竞争力的产品之一。我们强烈推荐该产品给那些需要高效能、高可靠性的电力电子系统的设计者和工程师。
    INCHANGE Semiconductor 的技术支持和售后服务也非常出色,这使得 TK11A60D 成为一个值得信赖的选择。如果您正在寻找高性能的 MOSFET,不妨考虑一下这款产品。

TK11A60D厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

TK11A60D数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 TK11A60D TK11A60D数据手册

TK11A60D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.3125
1000+ ¥ 6.6
库存: 5
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 51.56
直接购买
加入购物车
