IPI60R190C6

产品分类:
产品描述:
供应商型号: IPI60R190C6 I??PAK/TO-262
供应商: 国内现货
标准整包数: 5

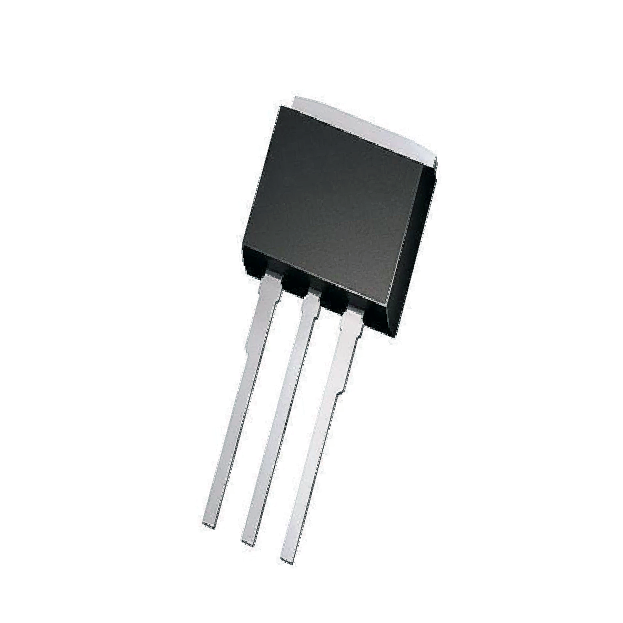

ISC/无锡固电半导体  IPI60R190C6

IPI60R190C6概述

    电子元器件产品技术手册

    产品简介


    Isc N-Channel MOSFET Transistor IPI60R190C6是一款N沟道功率场效应晶体管(MOSFET),适用于各种开关应用。该产品采用To-262(I2PAK)封装形式,具有低输入电容和栅极电荷的特点,适合高频应用场合。其独特的设计确保了稳定可靠的性能,在广泛的温度范围内都能保持优良的表现。

    技术参数


    - 绝对最大额定值
    - 栅源电压(VGSS):±20 V
    - 漏源电压(VDSS):600 V
    - 连续漏极电流(ID):20.2 A (TC=25℃), 12.8 A (TC=100℃)
    - 单脉冲漏极电流(IDM):59 A
    - 总耗散功率(PD):151 W
    - 工作结温范围(Tj):-55°C ~ 150°C
    - 存储温度范围(Tstg):-55°C ~ 150°C
    - 热特性
    - 通道到外壳热阻(Rth(ch-c)):0.83 °C/W
    - 通道到环境热阻(Rth(ch-a)):62 °C/W
    - 电气特性
    - 漏源击穿电压(BVDSS):600 V (VGS=0V; ID= 0.25mA)
    - 栅阈值电压(VGS(th)):2.5 ~ 3.5 V (VDS=±20V; ID=0.1mA)
    - 漏源导通电阻(RDS(on)):170 ~ 190 mΩ (VGS= 10V; ID=9.5A)
    - 栅源漏电流(IGSS):±0.1 μA (VGS= ±20V; VDS= 0V)
    - 漏源漏电流(IDSS):1 ~ 100 μA (VDS= 600V; VGS= 0V;TJ=25℃, 125℃)
    - 二极管正向电压(VSDF):0.9 V (ISD=9.5A, VGS= 0V)

    产品特点和优势


    IPI60R190C6的主要特点包括低输入电容、低栅极电阻以及高可靠性。其100%雪崩测试确保了器件的坚固耐用,且各批次之间的差异极小,可提供一致而稳定的性能。这些特点使其特别适合于需要高可靠性和高效能的应用领域,如电源管理和电机控制等。

    应用案例和使用建议


    该产品适用于多种应用场景,如开关电源、电机驱动、直流转换器等。在具体使用过程中,建议注意散热设计以保证器件在高温环境下也能稳定运行。此外,由于该器件具有较低的RDS(on),可以有效降低功耗,提高系统效率。

    兼容性和支持


    IPI60R190C6与多数通用电路板兼容,但请注意不同应用场合下的具体要求。Isc公司提供了详尽的技术文档和支持服务,用户可以通过官方网站获取更多资料和技术支持信息。

    常见问题与解决方案


    - Q: 如何处理过温保护?
    - A: 在设计时需加入有效的散热措施,如增加散热片或改善空气流动。

    - Q: 如何防止因过载导致的损坏?
    - A: 设计合适的过流保护电路,并选择适当的负载匹配。

    总结和推荐


    总体而言,IPI60R190C6凭借其优异的电气特性和热管理能力,在众多应用场景中表现卓越。对于追求高性能和高可靠性的设计项目,我们强烈推荐使用此款产品。

IPI60R190C6厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

IPI60R190C6数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 IPI60R190C6 IPI60R190C6数据手册

IPI60R190C6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 16.65
1000+ ¥ 10.656
库存: 20000
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 83.25
直接购买
加入购物车
