7805K

产品分类:
产品描述:

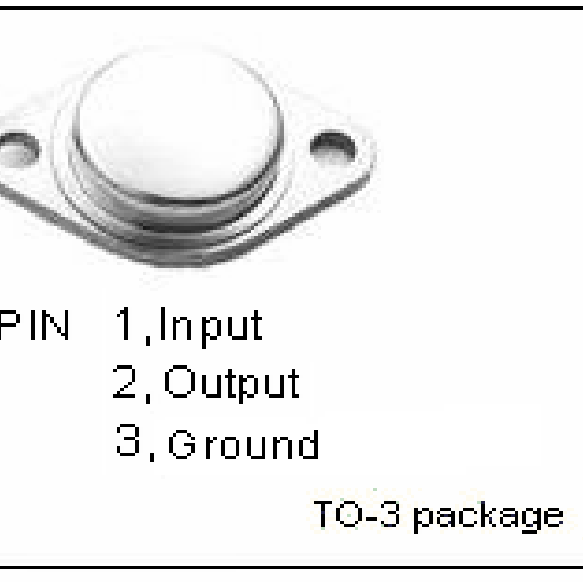

供应商型号: 7805K TO-3
供应商: 国内现货
标准整包数: 5
ISC/无锡固电半导体  7805K

7805K概述


    产品简介


    三端正电压调节器7805K
    7805K是一款三端正电压调节器,广泛应用于各种电子设备中。它的主要功能是将输入电压稳定到固定的输出电压(5V),同时提供过载保护和热保护功能。该调节器的最大输出电流为1.5A,适用于需要稳定电源的应用场合。

    技术参数


    绝对最大额定值(Ta=25℃)
    - Vi: 输入电压 - 35V
    - Io: 输出电流 - 内部限流
    - Ptot: 功耗 - 内部限流
    - TOP: 工作结温 -40~125℃
    - Tstg: 存储温度 -55~150℃
    热特性
    - Rth j-c: 结至壳体热阻 - 2.0℃/W
    - Rth j-a: 结至环境热阻 - 50℃/W
    电气特性
    - VO: 输出电压 (Vin=20V; Io=500mA) - 4.8V ~ 5.2V
    - ΔVV: 线路调整率 (7.5V≤Vin≤20V; Io=0.5A) - 50mV
    - ΔVI: 负载调整率 (5.0mA≤Io≤1.5A; Vin=10V) - 100mV
    - Iq: 静态电流 (Vin=10V; Io=1.5A) - 6.0mA
    - ΔQ1: 静态电流变化 (5.0mA≤Io≤1.0A; Vin=10V) - 0.5mA
    - ΔQ2: 静态电流变化 (7V≤Vin≤25V; Io=500mA) - 1.3mA

    产品特点和优势


    独特功能和优势
    - 高输出电流:最大输出电流可达1.5A,适用于大功率设备。
    - 安全区补偿:提供输出过渡的安全区补偿,确保稳定的输出电压。
    - 低批次差异:保证低批次间差异,确保设备性能的一致性和可靠性。
    - 过载和热保护:内置过载和热保护功能,防止设备损坏。
    在应用中的重要性和市场竞争力
    7805K凭借其高稳定性、大输出电流和内置保护机制,在许多高功率设备中得到了广泛应用。它不仅适用于工业设备,也适合消费电子产品。其低批次差异进一步增强了产品的可靠性和市场竞争力。

    应用案例和使用建议


    应用场景
    - 消费电子产品:手机充电器、笔记本电脑适配器。
    - 工业设备:工厂自动化设备、测量仪器。
    - 通信设备:路由器、交换机。
    使用建议
    - 在使用过程中,确保输入电压不超过35V,避免因过压导致的损坏。
    - 使用大容量电容(如0.33μF和0.1μF)来减少线路调整率和负载调整率的影响,以获得更稳定的输出电压。
    - 保持良好的散热条件,以减少热阻带来的影响,延长设备寿命。

    兼容性和支持


    7805K可与其他标准三端调节器兼容。ISC公司提供详尽的技术支持文档,涵盖安装指南、使用手册和故障排除步骤。如有任何疑问,用户可以通过官网获取帮助。

    常见问题与解决方案


    问题1: 设备出现过热现象。
    - 解决方案: 检查散热系统是否正常工作,确保设备周围有足够的通风空间。如果散热问题仍然存在,考虑更换更高热导率的散热材料。
    问题2: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在规定范围内。使用合适的滤波电容,确保电路连接正确。
    问题3: 设备无法达到最大输出电流。
    - 解决方案: 检查是否有足够的输入电压和良好的散热条件。确保电路中没有阻碍电流流动的元件。

    总结和推荐


    综合评估
    7805K是一款功能强大且可靠的三端正电压调节器,具备高输出电流、内置保护功能和优秀的稳定性。其独特的安全区补偿和低批次差异特性使其在多种应用场合中表现出色。鉴于其广泛的应用范围和优异性能,强烈推荐此产品用于各类需要稳定电源的应用场景。

7805K厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

7805K数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 ISC/无锡固电半导体 7805K 7805K数据手册
