2SD1268

产品分类:
产品描述:

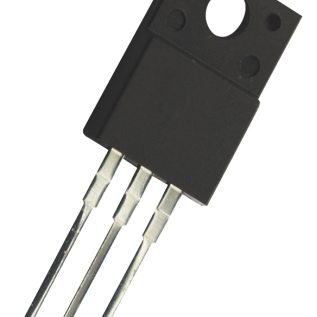

供应商型号: 2SD1268 TO-220F
供应商: 国内现货
标准整包数: 5
ISC/无锡固电半导体  2SD1268

2SD1268概述

    电子元器件产品技术手册 —— 2SD1268型NPN功率晶体管

    1. 产品简介


    2SD1268型NPN功率晶体管是一款低饱和电压、高可靠性的硅基功率晶体管,特别适用于电源开关应用。其主要功能包括高效能功率切换及稳定的直流电流增益(hFE)。此产品广泛应用于各类电力系统、通信设备和家用电器等领域。

    2. 技术参数


    - 绝对最大额定值
    - VCBO:集电极-基极电压 = 130 V
    - VCEO:集电极-发射极电压 = 80 V
    - VEBO:发射极-基极电压 = 7 V
    - IC:连续集电极电流 = 3 A
    - ICM:峰值集电极电流 = 6 A
    - PC:集电极功耗(@ TC=25℃) = 30 W
    - TJ:结温 = 150 ℃
    - Tstg:存储温度范围 = -55~150 ℃
    - 电气特性
    - V(BR)CEO:集电极-发射极击穿电压(@ IC= 10mA; IB= 0)= 80 V
    - VCE(sat):集电极-发射极饱和电压(@ IC= 2A; IB= 0.1A)= 0.5 V
    - VBE(sat):基极-发射极饱和电压(@ IC= 2A; IB= 0.1A)= 1.5 V
    - ICBO:集电极截止电流(@ VCB= 100V; IE= 0)= 10 μA
    - IEBO:发射极截止电流(@ VEB= 5V; IC= 0)= 50 μA
    - hFE-1:直流电流增益(@ IC= 0.1A; VCE= 2V)= 45
    - hFE-2:直流电流增益(@ IC= 0.5A; VCE= 2V)= 60-260
    - fT:电流增益-带宽积(@ IC= 0.5A; VCE= 10V; f= 10MHz)= 30 MHz

    3. 产品特点和优势


    - 低饱和电压:VCE(sat)= 0.5V,有效减少功率损耗。
    - 高可靠性:最小批次间变化,确保稳定可靠运行。
    - 良好线性度:hFE-1 和 hFE-2 的高精度,适合高频应用。
    - 互补型号:与 2SB943 型号配套使用,提供完整的解决方案。

    4. 应用案例和使用建议


    - 应用案例:2SD1268型NPN功率晶体管广泛应用于电源开关、马达控制、灯泡驱动等领域。
    - 使用建议:在使用过程中需注意散热管理,以避免过热现象。建议使用散热片,并结合适当的电路设计,以提高整体系统的效率和稳定性。

    5. 兼容性和支持


    - 兼容性:2SD1268 型号与大多数通用电源系统和其他电子组件高度兼容。
    - 支持:ISC公司提供详尽的技术支持和售后服务,确保用户能够充分发挥产品的性能。

    6. 常见问题与解决方案


    - 问题1:晶体管温度过高。
    - 解决方案:增加散热装置,如散热片,并合理布置电路以减少热损耗。
    - 问题2:输出电流不足。
    - 解决方案:检查外围电路设计,确保正确的供电电压和电流限制设置。
    - 问题3:不稳定的工作状态。
    - 解决方案:调整电路中的电阻值,以优化晶体管的工作状态。

    7. 总结和推荐


    总结:2SD1268型NPN功率晶体管凭借其低饱和电压、高可靠性、良好的线性度和广泛的适用范围,成为市场上一款极具竞争力的产品。它适用于各种电力系统和消费电子设备。
    推荐:对于需要高效能功率切换和稳定电流增益的应用场合,强烈推荐使用2SD1268型NPN功率晶体管。其卓越的性能和广泛的兼容性使其成为电力转换和控制系统的理想选择。
