IRF3315L

产品分类:
产品描述: N-Channel MOSFET Transistor
供应商型号: IRF3315L I??PAK/TO-262
供应商: 国内现货
标准整包数: 5

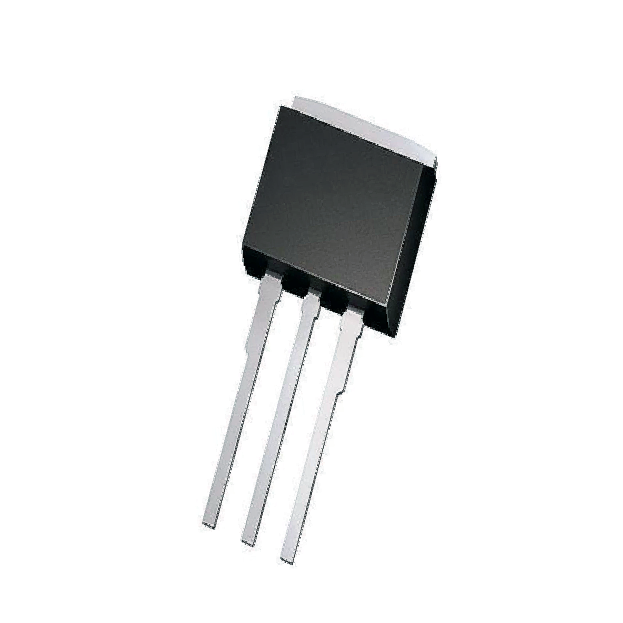

ISC/无锡固电半导体  IRF3315L

IRF3315L概述

    IRF3315L N-Channel MOSFET 技术手册

    产品简介


    IRF3315L 是一款 N-Channel MOSFET(金属氧化物半导体场效应晶体管),主要用于各种开关应用。它具有低输入电容和栅极电荷、低栅极输入电阻等特性,适用于多种电路设计中。该产品通过了 100% 雪崩测试,确保在各种极端条件下的稳定性和可靠性。

    技术参数


    - 绝对最大额定值
    - 漏源电压 (VDSS): 150V
    - 栅源电压 (VGSS): ±20V
    - 持续漏电流 (ID):
    - Tc=25℃: 21A
    - Tc=100℃: 15A
    - 单脉冲漏电流 (IDM): 84A
    - 总耗散功率 (PD): @Tc=25℃时为94W
    - 最大工作结温 (Tch): 175℃
    - 存储温度范围 (Tstg): -55~175℃
    - 热特性
    - 栅极-外壳热阻 (Rth(ch-c)): 1.6℃/W
    - 电气特性
    - 漏源击穿电压 (BVDSS): 150V
    - 栅阈电压 (VGS(th)): 2.0~4.0V
    - 漏源导通电阻 (RDS(on)): 82mΩ (当VGS=10V, ID=12A)
    - 栅源泄漏电流 (IGSS): VGS=±30V, VDS=0V时为±0.1μA
    - 漏源泄漏电流 (IDSS): VDS=150V, VGS=0V, Tj=25℃时为25μA; VDS=120V, VGS=0V, Tj=150℃时为250μA
    - 二极管正向电压 (VSDF): ISD=21A, VGS=0V时为1.3V

    产品特点和优势


    - 低输入电容和栅极电荷: 有助于降低开关损耗。
    - 低栅极输入电阻: 简化驱动电路的设计。
    - 100% 雪崩测试: 确保在高电流冲击下的可靠性。
    - 最小批次间变化: 提升产品一致性和稳定性。
    - 广泛的工作温度范围: 适合多种复杂的应用环境。

    应用案例和使用建议


    - 开关应用: 适合用于高频开关电源、电机驱动、直流转换器等。
    - 使用建议: 在高温环境下使用时,要注意散热设计,确保不超过最大结温;在高速开关应用中,要合理选择驱动电路以避免过压问题。

    兼容性和支持


    - 兼容性: 可与多数标准电路板材料兼容,推荐使用标准焊接工艺安装。
    - 支持: 提供详尽的技术文档和专业的技术支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - Q1: 如何处理发热问题?
    - A1: 使用散热片或强制风冷提高散热效果,确保工作温度不超出规定范围。
    - Q2: 栅极电压控制不稳定怎么办?
    - A2: 确认驱动电路的参数设置正确,必要时可增加外部电容来稳定电压。

    总结和推荐


    IRF3315L N-Channel MOSFET 在其应用范围内表现出色,具备优秀的电气特性和热特性,非常适合在高频开关电源、电机驱动等应用中使用。虽然在一些特殊应用中可能存在限制,但总体而言,它是一款值得推荐的产品。
