IRFSL7762

产品分类:
产品描述:
供应商型号: IRFSL7762 I??PAK/TO-262
供应商: 国内现货
标准整包数: 5

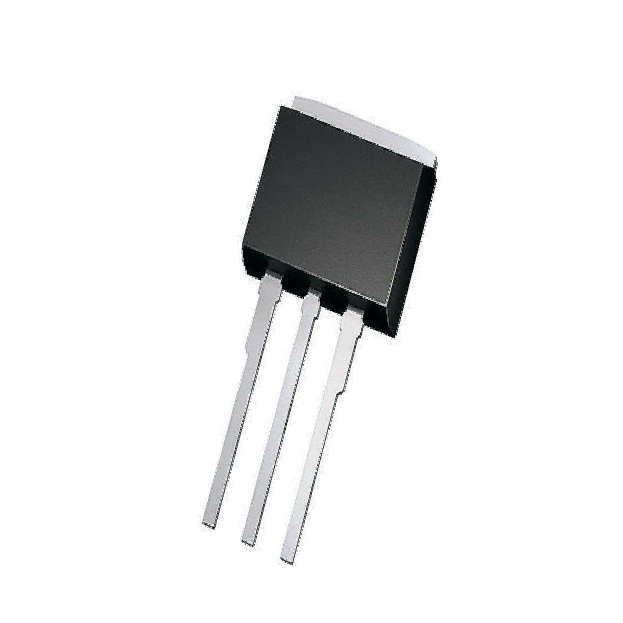

ISC/无锡固电半导体  IRFSL7762

IRFSL7762概述

    电子元器件产品技术手册:Isc N-Channel MOSFET Transistor IRFSL7762

    1. 产品简介


    产品类型:Isc IRFSL7762是一款N沟道增强型功率MOSFET晶体管,具有高可靠性、低损耗和高效率的特点。
    主要功能:作为开关元件,适用于高频、高效的应用场景,支持开关电源、逆变器、电机驱动等领域。
    应用领域:广泛应用于消费电子、工业控制、通信设备及新能源等领域,如汽车电子(ABS系统)、开关电源、DC-DC转换器等。

    2. 技术参数


    | 参数名称 | 符号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 漏源击穿电压 | BVDSS | - | 75 | - | V |
    | 门限电压(典型) | VGS(th) | 2.1 | 3.7 | - | V |
    | 漏源导通电阻 | RDS(on) | - | 5.6 | 6.7 | mΩ |
    | 最大连续漏极电流 | ID | - | 85 | - | A |
    | 最大脉冲漏极电流 | IDM | - | - | 335 | A |
    | 结温 | Tj | - | 175 | - | ℃ |
    | 存储温度范围 | Tstg | -55 | - | 175 | ℃ |
    热阻特性:
    - 通道到外壳热阻:Rth(ch-c) = 1.05 ℃/W
    - 通道到环境热阻:Rth(ch-a) = 40 ℃/W

    3. 产品特点和优势


    - 封装设计:采用TO-262封装,体积紧凑,易于安装和焊接。
    - 低功耗:输入电容和栅极电荷低,有效降低开关损耗,提高效率。
    - 高可靠性:100%雪崩测试,确保设备在恶劣环境下的稳定运行。
    - 一致性高:批次间差异小,提供稳定的性能表现。
    - 广泛适用性:支持高达175℃的工作结温,适用于高温工业环境。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子:用于ABS系统中的开关元件,能承受瞬态高压和高温条件。
    - 工业控制:适合高频逆变器和开关电源的设计,满足高功率需求。
    - 通信设备:作为DC-DC转换器的核心元件,优化电路性能。
    使用建议:
    - 确保散热良好,必要时使用散热片或风扇以避免过热。
    - 在选择驱动电路时,注意匹配驱动电压(建议使用10V或更高),以确保最佳导通状态。
    - 对于高电流场景,建议并联使用多个器件以分散负载。

    5. 兼容性和支持


    兼容性:
    - 支持标准的TO-262封装,便于替换其他品牌同类产品。
    - 可与其他主流功率器件共同应用于同一系统,无需额外适配。
    支持服务:
    - 提供详尽的技术文档和应用指南。
    - 客户技术支持团队随时解答使用过程中的疑问。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致器件失效 | 使用外部散热器或优化电路设计以降低发热量。 |
    | 开关速度较慢 | 调整驱动电路参数,增加驱动电压至推荐值。 |
    | 静态功耗较高 | 检查负载条件,确保工作电压和电流符合要求。 |

    7. 总结和推荐


    综合评估:
    Isc IRFSL7762凭借其低功耗、高可靠性和出色的热管理能力,成为一款极具竞争力的功率MOSFET。特别是在需要高频和高温工作的场景中,其优异性能得以充分体现。
    推荐结论:
    该产品非常适合需要高性能功率开关的应用场景,尤其是对空间和效率有严格要求的工业和消费电子领域。建议优先考虑将其用于需要长期稳定运行和高效率运行的项目中。
    ISC Semiconductor官网地址:[www.iscsemi.cn](http://www.iscsemi.cn)
