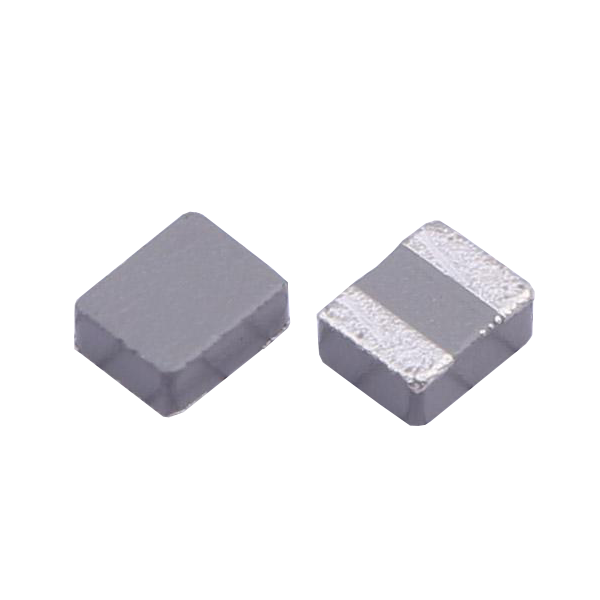

FXLB252012-3R3-M

产品分类:
产品描述:
供应商型号: FXLB252012-3R3-M
供应商: 云汉优选
标准整包数: 3000
CJIANG/深圳长江微电  FXLB252012-3R3-M

FXLB252012-3R3-M概述

    # 高电流功率电感:FXLB252012-XXX-M 产品技术手册

    产品简介


    深圳市长江微电科技有限公司生产的FXLB252012-XXX-M系列高电流功率电感具有高效能和广泛的适用性。这些电感器主要用于电压调节模块(VRM)、多相调节器、点负载模块以及各种便携式电子设备如智能手机、固态硬盘(SSD)模块、笔记本电脑调节器、电池供电系统、显卡及数据网络和存储系统中。该系列产品采用无卤材料制造,符合RoHS标准,确保环保和安全性。

    技术参数


    - 最大操作温度:125°C
    - 封装尺寸:2.7 mm × 2.2 mm × 1.2 mm
    - 核心材料:粉末铁芯材料
    - 电磁屏蔽:磁屏蔽设计,低EMI干扰
    - 耐热等级:-55°C至+125°C(存储和工作温度范围)
    - 耐焊接热冲击:J-STD-020标准
    - DCR(直流电阻):14.0 mΩ至190.0 mΩ
    - 电流额定值:
    - 直流电流(Idc):2.1 A至8.5 A
    - 电感饱和电流(Isat):1.5 A至7.6 A
    详细型号数据
    | 型号 | 电感量(μH) | DCR(mΩ) | Idc(A) | Isat(A) |

    | FXLB252012-R33-M | 0.33 | 14.0 | 6.0 | 5.1 |
    | FXLB252012-R47-M | 0.47 | 17.0 | 6.1 | 5.5 |
    | FXLB252012-R68-M | 0.68 | 25.0 | 5.5 | 5.0 |
    | FXLB252012-1R0-M | 1.0 | 35.0 | 4.2 | 3.9 |
    | FXLB252012-1R5-M | 1.5 | 53.0 | 3.6 | 3.2 |
    | FXLB252012-2R2-M | 2.2 | 68.0 | 3.0 | 2.7 |
    | FXLB252012-3R3-M | 3.3 | 110.0 | 2.1 | 1.8 |
    | FXLB252012-4R7-M | 4.7 | 160.0 | 1.8 | 1.5 |

    产品特点和优势


    - 低功耗:具备高电流承载能力和低核心损耗,减少发热,提高效率。
    - 环保材料:采用无卤素和RoHS标准材料,满足环保要求。
    - 卓越的温度性能:可在极端条件下稳定运行,从-55°C到+125°C。
    - 紧凑的尺寸:表面贴装设计,适用于空间受限的应用场景。

    应用案例和使用建议


    应用场景
    FXLB252012-XXX-M系列广泛应用于多种设备,例如VRM模块、多相调节器、显卡以及便携式电子产品。它们能够在严苛的工作环境中保持稳定的电感性能。
    使用建议
    为了获得最佳效果,建议在使用过程中:
    - 确保电源供应的稳定性,避免过载。
    - 合理设计电路布局,以优化散热效果。
    - 考虑采用高效的散热措施,如散热片或风扇。

    兼容性和支持


    这些电感器在与大多数主流电子设备兼容时表现良好。厂商提供全面的技术支持,包括产品手册、应用指南和售后服务。对于客户提出的任何疑问,均可通过技术支持渠道得到解答。

    常见问题与解决方案


    问题1:如何判断电感器是否过热?
    解决方案:监测电感器的温升情况,若温升超过正常范围,则需采取降温措施,如增加散热面积或改进通风。
    问题2:如何确定最佳的电流限制?
    解决方案:参考数据手册中的“电流饱和电流(Isat)”指标,选择适合的电感器以避免过流损坏。
    问题3:电感器在低温存储期间会出现什么问题?
    解决方案:电感器在低温环境下可能遭受冷凝影响,确保储存环境干燥且温度控制在标准范围内,通常为-55°C。

    总结和推荐


    FXLB252012-XXX-M系列高电流功率电感凭借其高效率、紧凑设计和良好的温度性能,在众多应用中表现出色。这些电感器是设计高效电子系统的理想选择,推荐在需要高性能和可靠性的应用场景中使用。

FXLB252012-3R3-M厂商介绍

CJIANG公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括工业机器人、自动化生产线、智能物流系统、视觉检测设备等,广泛应用于汽车制造、3C电子、食品包装、医药化工等多个行业。

CJIANG的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高效、可靠的自动化解决方案。
2. 定制化服务:根据客户需求,提供定制化的自动化设备和生产线,满足不同行业和应用场景的需求。
3. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户设备稳定运行,降低维护成本。
4. 丰富的行业经验:公司在多个行业积累了丰富的项目经验,能够快速响应客户需求,提供专业的解决方案。

总之,CJIANG公司凭借技术创新、定制化服务和丰富的行业经验,为客户提供优质的自动化产品和服务,助力企业实现智能制造和转型升级。

FXLB252012-3R3-M数据手册

厂牌 PDF简要描述 下载
CJIANG/深圳长江微电 CJIANG/深圳长江微电 FXLB252012-3R3-M FXLB252012-3R3-M数据手册

FXLB252012-3R3-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2415
9000+ ¥ 0.231
48000+ ¥ 0.2163
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 724.5
