QA01C-18

产品分类: IGBT开关模块
产品描述: Module DC-DC 15VIN 2-OUT 18V/-3V 0.1A/-0.1A 5-Pin SIP Module Tube
供应商型号: ESY-QA01C-18
供应商: 海外现货
标准整包数: 1

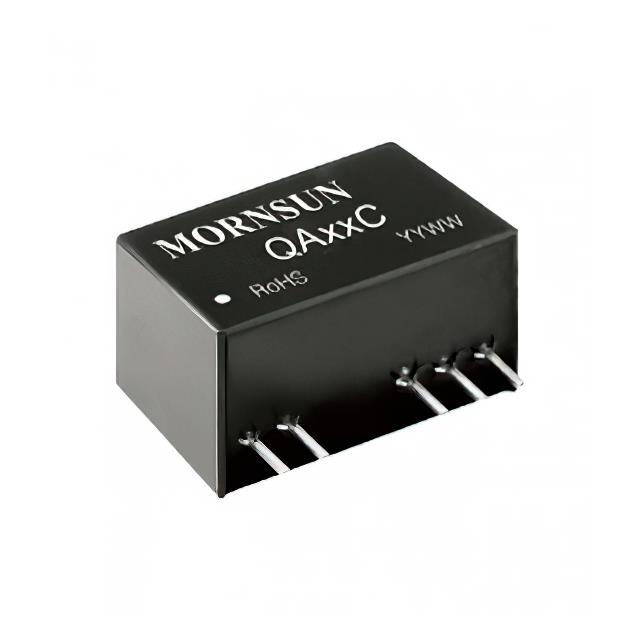

MORNSUN/广州金升阳科技 IGBT开关模块 QA01C-18

QA01C-18概述


    产品简介


    MORNSUN QA01C-18 DC/DC转换器是一款专为SiC(碳化硅)驱动设计的直流电源模块。其主要功能是提供高效稳定的隔离电源供应,以满足IGBT(绝缘栅双极型晶体管)驱动器的需求。这款转换器特别适用于需要两组独立隔离电源的应用场景。应用领域广泛,涵盖通用变频器、交流伺服驱动系统、电焊机和不间断电源(UPS)等多个工业领域。

    技术参数


    | 参数 | 规格 |

    | 效率 | 最高可达79% |
    | 封装 | SIP封装 |
    | 隔离电压 | 输入输出隔离测试电压:3.5kVAC/6kVDC |
    | 隔离电容 | 超低体积隔离电容:5pF |
    | 工作温度范围 | -40℃ 至 +105℃ |
    | 短路保护 | 连续短路保护,自动恢复 |
    | 认证标准 | 输入电压范围:13.5-16.5VDC;满载效率:76-79%;最大输出电流:+100mA/-100mA |

    产品特点和优势


    MORNSUN QA01C-18 DC/DC转换器具备多个独特功能和优势:
    - 高效率:高达79%的效率,显著降低能耗。
    - 低隔离电容:仅5pF的超低隔离电容,减少了信号干扰。
    - 宽工作温度范围:适应从-40℃到+105℃的极端环境。
    - 行业标准接口:采用标准的引脚配置,方便集成。
    - 安全保护机制:具备连续短路保护及自动恢复功能,增强了产品的可靠性和安全性。
    这些特点使其在工业应用中表现出色,尤其是在需要高性能隔离电源供应的场合,具有明显的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 通用变频器:通过稳定可靠的电源供应,提升变频器的整体性能。
    - 交流伺服驱动系统:提供高效的能量供应,确保驱动系统的精确控制。
    - 电焊机:稳定的电源保证焊接过程的质量和稳定性。
    - 不间断电源(UPS):在紧急情况下提供持续可靠的电力供应。
    使用建议:
    - 连接方式:为了减少信号干扰,输入端和输出端应尽量使用陶瓷电容或电解电容,避免使用钽电容。
    - 散热设计:由于模块工作时会产生热量,建议在高温环境下使用时采取适当的散热措施,如增加风扇冷却。
    - 连接线长度:连接模块与SiC驱动器的导线应尽可能短,以减少信号传输延迟。

    兼容性和支持


    兼容性:此模块支持与多种电子设备和系统兼容,适用于不同的工业应用场景。
    支持和服务:MORNSUN公司提供全面的技术支持和售后服务,客户可以访问官网获取更多资料,或者直接联系技术人员咨询。

    常见问题与解决方案


    1. 问题:在高频工作环境下出现异常噪音。
    解决方案:检查并调整输出滤波电容,确保使用低内阻的电解电容。

    2. 问题:电源模块启动后输出电压不稳定。
    解决方案:确认输入电压是否在正常范围内,调整输出端电容值,确保电容容量符合要求。

    总结和推荐


    综上所述,MORNSUN QA01C-18 DC/DC转换器以其高效率、宽温范围、可靠的安全保护机制以及广泛的适用性,成为在工业应用中不可或缺的电源供应设备。我们强烈推荐这一款高性价比的电源模块,相信它能够满足大多数工业应用场景的需求。

QA01C-18参数

参数
最大调节电压 -
最大峰值工作电压 -
最大调节电流 -
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

QA01C-18厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QA01C-18数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 IGBT开关模块 MORNSUN/广州金升阳科技 QA01C-18 QA01C-18数据手册

QA01C-18封装设计

查看详情并下载
Symbol
Footprint
3D Model
