QA01C

产品分类: IGBT开关模块
产品描述: Module DC-DC 15VIN 2-OUT 20V/-4V 0.1A/-0.1A 5-Pin SIP Module
供应商型号: SG-QA01C
供应商: 期货订购
标准整包数: 1

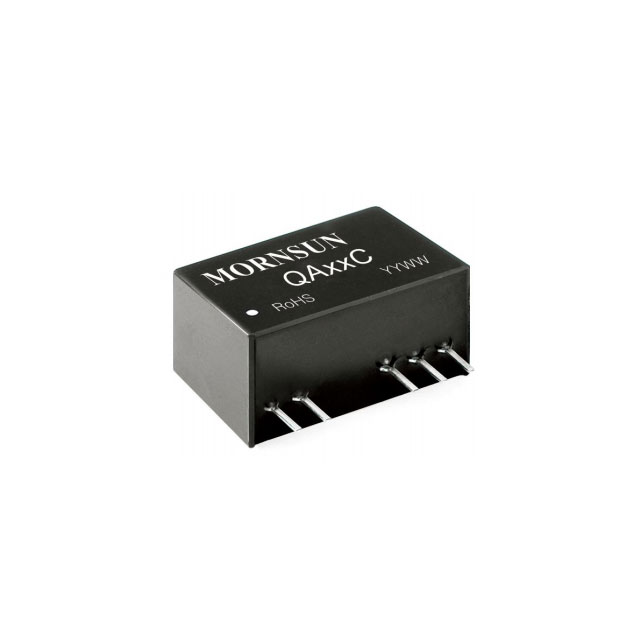

MORNSUN/广州金升阳科技 IGBT开关模块 QA01C

QA01C概述

    # SiC MOSFET 驱动器专用电源 QAxCx 系列技术手册

    产品简介


    SiC MOSFET 驱动器专用电源 QAxCx 系列是由广州金升阳科技有限公司生产的高性能直流-直流电源模块。这款电源专门针对 SiC MOSFET 驱动器的应用需求设计,通过两组隔离电源为其提供可靠的能源供应。它适用于通用变频器、交流伺服驱动系统、电焊机和不间断电源(UPS)等应用场景。

    技术参数


    输入特性
    | 参数 | 规格范围 |

    | 输入电压 | 15V (13.5-16.5) |
    | 输出电压 | +20/-4V |
    | 输出电流 | +100/-100mA |
    | 最大容性负载 | 220μF |
    输出特性
    | 参数 | 规格范围 |

    | 输出电压精度 | +4% 至 +1% |
    | 纹波与噪声 | 60mVp-p |
    | 温度漂移系数 | ±0.03%/℃ |
    | 线性调节率 | ±1.1% 至 ±1.3% |
    | 负载调节率 | ±5% 至 ±8% |
    | 开关频率 | 95kHz |
    | 效率(最小值) | 73% |
    | 效率(典型值) | 82% |
    物理特性
    | 参数 | 规格范围 |

    | 尺寸 | 19.50×9.80×12.50mm |
    | 重量 | 4.2g |
    | 冷却方式 | 自然空冷 |
    | 外壳材料 | 黑色阻燃耐热塑料(UL94 V-0) |
    安全特性
    | 参数 | 规格范围 |

    | 隔离电压 | 3500VAC/6000VDC |
    | 绝缘电阻 | 1000MΩ |
    | EMI/EMS(静电放电) | CISPR32/EN55032 Class B, IEC/EN61000-4-2 Contact ±6kV |

    产品特点和优势


    1. 高效率:该产品具有高达 82% 的效率,能够最大限度减少能量损失。
    2. 隔离设计:提供两组隔离电源,确保安全可靠的电力供应。
    3. 紧凑封装:SIP 封装使其非常适合紧凑的设计。
    4. 宽工作温度范围:工作温度范围为 -40℃ 至 +105℃,适应各种恶劣环境。
    5. 可持续短路保护:具备自我恢复功能,无需频繁维护。
    6. 国际标准引脚:兼容主流标准,方便集成到现有系统中。

    应用案例和使用建议


    应用案例
    该电源模块在多个应用场景中均有广泛的应用,如通用变频器、交流伺服驱动系统、电焊机和 UPS。例如,在通用变频器中,它可以为 SiC MOSFET 驱动器提供稳定的能量,保证变频器正常运行。
    使用建议
    1. 输出滤波电容选择:建议使用陶瓷电容或低内阻电解电容,避免使用钽电容,以降低失效风险。
    2. 电源布局:电源模块和 SiC 驱动器之间的连接线要尽可能短,输出滤波电容应靠近电源模块和驱动器。
    3. 环境考虑:对于振动环境,可在模块旁使用胶水进行固定,以防止模块松动。
    4. 散热管理:由于模块有自然空冷的方式,安装时应注意周围环境的通风情况。

    兼容性和支持


    兼容性
    该电源模块支持多种主流电气标准,包括 UL/EN/IEC 认证,能够在广泛的工业环境中应用。此外,它与市场上常见的 SiC MOSFET 驱动器兼容,确保了其良好的通用性。
    支持
    广州金升阳科技有限公司提供详细的技术文档和应用笔记,方便用户了解产品特性和应用方法。如有任何技术问题,可直接联系公司技术支持团队获得帮助。

    常见问题与解决方案


    1. 过载保护:
    - 问题:产品输出电路在过载情况下无保护功能。
    - 解决方案:建议在外围电路中加入断路器来实现过载保护。
    2. 纹波与噪声问题:
    - 问题:产品在满载条件下纹波与噪声超标。
    - 解决方案:确保输出滤波电容的质量,且在应用电路中正确安装。
    3. 温度漂移问题:
    - 问题:产品在极端温度环境下表现不佳。
    - 解决方案:根据手册中的推荐方法,确保产品的温度工作范围满足实际使用环境。

    总结和推荐


    综合评估
    QAxCx 系列 SiC MOSFET 驱动器专用电源在高效率、宽工作温度范围和紧凑设计等方面表现出色,符合当前市场需求。其独特的隔离设计和短路保护功能进一步提升了产品的可靠性和安全性。
    推荐结论
    综上所述,我们强烈推荐 QAxCx 系列作为高性能的 SiC MOSFET 驱动器电源解决方案。无论是在通用变频器还是交流伺服驱动系统中,它都能提供稳定可靠的能源供应,满足用户的需求。

QA01C参数

参数
栅极阈值电压 -
输入电容 -
集射极饱和电压 -
IGBT类型 -
反向恢复时间 -
功能类别 -
正向压降 -
栅极电荷 -
开启延迟时间 -
集电极脉冲电流 -
关断损耗 -
集电极截止电流 -
功率 -
导通损耗 -
关断延迟时间 -
集电极电流 -
集射极击穿电压 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

QA01C厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QA01C数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 IGBT开关模块 MORNSUN/广州金升阳科技 QA01C QA01C数据手册
