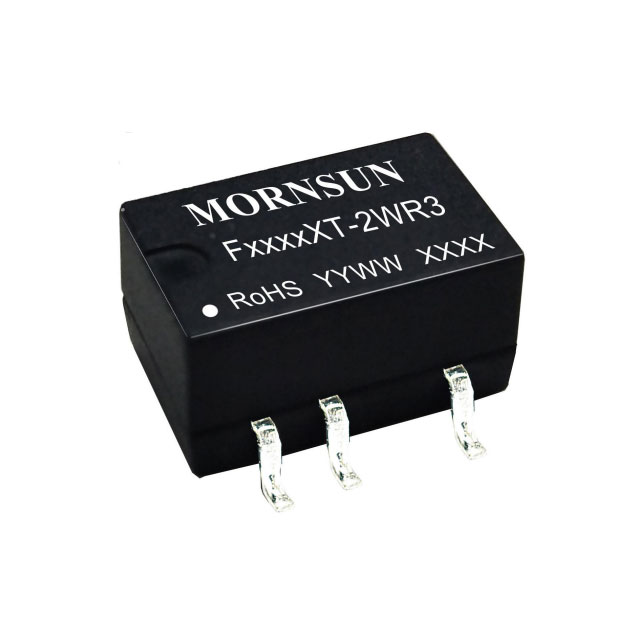

MORNSUN/广州金升阳科技  F1505XT-2WR3

F1505XT-2WR3概述

    FXT-2WR3 系列 DC/DC 模块电源技术手册解析

    1. 产品简介


    FXT-2WR3 系列 DC/DC 模块电源是由广州金升阳科技有限公司生产的一款高性能电源模块,适用于各种板上电源系统中需要产生一组与输入电源隔离的电压的应用场合。这类电源模块广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。其核心功能在于将输入的直流电压转换为所需的隔离直流输出电压,以满足不同应用场景的需求。

    2. 技术参数


    - 输入特性
    - 输入电压:12VDC、15VDC、24VDC
    - 输入电流(满载/空载):12VDC(196/8 mA)、15VDC(161/8 mA)、24VDC(98/8 mA)
    - 反射纹波电流:≤30 mA
    - 冲击电压:12VDC(-0.7V to 18VDC),15VDC(-0.7V to 21VDC),24VDC(-0.7V to 30VDC)
    - 输出特性
    - 输出电压精度:通过误差包络曲线图确定
    - 线性调节率:输入电压变化±1%
    - 负载调节率:10%到100%负载变化
    - 纹波&噪声:20 MHz带宽内为50mVp-p到150mVp-p
    - 温度漂移系数:满载时≤±0.02%/℃

    - 其他参数
    - 效率:高达85%
    - 隔离电压:3000VDC
    - 工作温度范围:-40°C到+105°C
    - 存储温度:-55°C到+125°C
    - 外壳材料:黑色阻燃耐热塑料(UL94V-0)
    - 封装尺寸:13.20 x 11.40 x 7.25 mm
    - 重量:1.4g(典型值)
    - 平均无故障时间(MTBF):MIL-HDBK-217F@25°C下≥3500小时

    3. 产品特点和优势


    FXT-2WR3 系列 DC/DC 模块电源具有以下几个显著特点和优势:
    - 可持续短路保护:确保长时间稳定运行
    - 低空载输入电流:仅为8mA,有助于减少功耗
    - 高效率:高达85%,提高系统能效
    - 小型SMD封装:便于安装且占用空间小
    - 隔离电压高:达3000VDC,确保高电气隔离度
    - 符合RoHS标准:绿色环保
    - 国际标准引脚方式:易于集成到多种电路中

    4. 应用案例和使用建议


    - 典型应用:FXT-2WR3 系列广泛用于工业控制、通信设备、医疗仪器等领域。例如,在继电器驱动电路中,可以提供稳定的隔离电源,减少电磁干扰。
    - 使用建议:在输入输出端连接适当的电容滤波网络,以减少纹波。推荐容性负载值详见手册表格,注意选用合适的滤波电容,避免启动问题。

    5. 兼容性和支持


    - 兼容性:FXT-2WR3 系列与多种电路板兼容,其国际标准引脚方式便于集成。
    - 支持和服务:广州金升阳科技有限公司提供详尽的技术文档和在线支持,可直接与公司技术人员联系获取技术支持。

    6. 常见问题与解决方案


    - 问题1:输入电压不稳定,导致输出电压波动较大。
    - 解决办法:检查输入电压范围是否符合要求,并适当增加输入电容,稳定输入电压。
    - 问题2:负载调节率差。
    - 解决办法:根据手册建议调整输出电容大小,优化负载调节性能。
    - 问题3:启动过程中输出电压不稳定。
    - 解决办法:选择合适的启动电容,确保系统稳定启动。

    7. 总结和推荐


    FXT-2WR3 系列 DC/DC 模块电源凭借其高效率、低功耗和优良的电气隔离性能,成为众多应用场景的理想选择。其丰富的认证标准和详细的使用指南使得安装和维护变得更加简便。因此,强烈推荐使用 FXT-2WR3 系列 DC/DC 模块电源,特别是对高效、可靠的电源需求较高的场合。

F1505XT-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F1505XT-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 F1505XT-2WR3 F1505XT-2WR3数据手册
