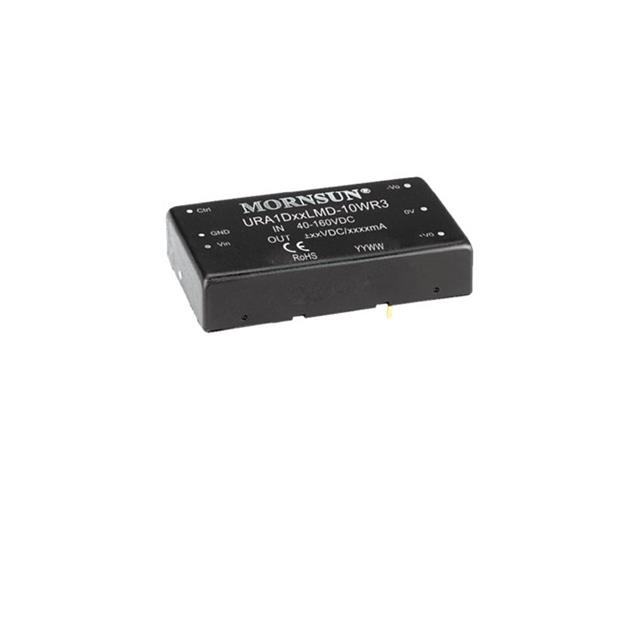

MORNSUN/广州金升阳科技  URA1D15XLMD-10WR3

URA1D15XLMD-10WR3概述

    # URA1D(X)LMD-10WR3 系列 DC/DC 模块电源产品概述

    产品简介


    URAD(X)LMD-10WR3 系列 DC/DC 模块电源是由广州金升阳科技有限公司研发的一款高效能电源转换器,提供10W的输出功率,适用于多种工业应用。该电源模块采用超宽输入电压范围(40VDC-160VDC),具备高效率(最高可达84%)及卓越的隔离特性(隔离电压达2250VDC)。这些特性使得它非常适合在严苛环境下工作的电子设备,如铁路车载设备等。

    技术参数


    输入特性
    - 输入电压范围: 40VDC-160VDC
    - 满载/空载输入电流:
    - ±5VDC 输出:113/3 mA
    - ±12VDC、±15VDC 输出:108/3 mA
    - 反射纹波电流: ≤25 mA
    - 启动电压: ≥40VDC
    - 启动时间: 10 ms(在标称输入电压和恒阻负载下)
    - 输入欠压关断: 28VDC 至 33VDC
    - 输入滤波器: Pi型
    输出特性
    - 输出电压精度:
    - ±5V输出: ±1%
    - ±12V、±15V输出: ±1%
    - 纹波&噪声: ≤50 mVp-p(20MHz带宽,5%-100%负载)
    - 瞬态响应: 300 µs(25%负载阶跃变化)
    - 过压保护: 输入电压范围的110%Vo
    - 过流保护: 输入电压范围的110%Io
    - 短路保护: 可持续,自恢复
    通用特性
    - 隔离电压:
    - 输入-输出:2250VDC
    - 输入/输出对外壳:1500VDC
    - 绝缘电阻: 输入-输出:≥1000 MΩ
    - 工作温度范围: -40°C to +85°C
    - 存储温度范围: -55°C to +125°C
    - 振动测试: IEC61373 车体 1B类
    - 开关频率: 300 kHz(满载时)
    物理特性
    - 外壳材料: 铝合金
    - 大小尺寸: 50.80 × 25.40 × 11.80 mm
    - 重量: 27.0g
    - 冷却方式: 自然空冷
    EMC特性
    - 传导骚扰: 符合CISPR32/EN55032 CLASS A/B
    - 辐射骚扰: 符合CISPR32/EN55032 CLASS A/B
    - 静电放电: IEC/EN61000-4-2 Contact ±6kV/Air ±8kV
    - 脉冲群抗扰度: ±4kV

    产品特点和优势


    1. 超宽输入电压范围: 40VDC-160VDC,适合不同供电环境。
    2. 低功耗: 空载功耗仅为0.3W,节能高效。
    3. 高可靠性: 2250VDC加强绝缘,符合铁路机车EN50155标准。
    4. 宽温域运行: -40°C至+85°C的工作温度范围。
    5. 保护机制: 具备输入欠压保护,输出短路、过流、过压保护。

    应用案例和使用建议


    应用案例
    URA1D(X)LMD-10WR3 系列电源广泛应用于72V、96V、110V的铁路车载电子设备,例如火车、地铁车辆等。这些设备通常需要在极端环境中可靠工作,URAD(X)LMD-10WR3电源能够适应这些严苛的要求。
    使用建议
    1. 在选择电容值时,要确保不超过产品允许的最大容性负载。
    2. 如需减少输入输出纹波,可以增加外接电容Cin、Cout的容量。
    3. 严格按照图2的推荐电路进行布线以提高稳定性。

    兼容性和支持


    该模块电源的国际标准引脚方式使其与其他电子元件兼容性良好。广州金升阳科技有限公司提供了详尽的技术支持,包括定期的产品更新和技术指导。

    常见问题与解决方案


    问题1: 产品启动电压设定过高导致无法启动
    解决方案: 将启动电压设定在40VDC以上。
    问题2: 过压保护频繁触发
    解决方案: 检查输入电压是否超出正常范围,并适当调整负载以避免过压情况发生。
    问题3: 输出电压波动较大
    解决方案: 确保输入电压稳定,检查负载状态是否恒定。必要时可以增加输出电容值以提高稳定性。

    总结和推荐


    URAD(X)LMD-10WR3系列电源是一款性能优越、应用广泛的DC/DC模块电源,具有超宽输入电压范围、高效率和强大保护机制等优点。该产品在铁路车载电子设备等应用场景中表现出色。基于上述综合评估,强烈推荐该产品作为高可靠性电源解决方案。

URA1D15XLMD-10WR3参数

参数
包装方式 管装

URA1D15XLMD-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA1D15XLMD-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 URA1D15XLMD-10WR3 URA1D15XLMD-10WR3数据手册
