354063-E

厂牌: ERNI ELECTRONICS
产品描述:
供应商型号: 4060087
供应商: 海外现货
标准整包数: 280

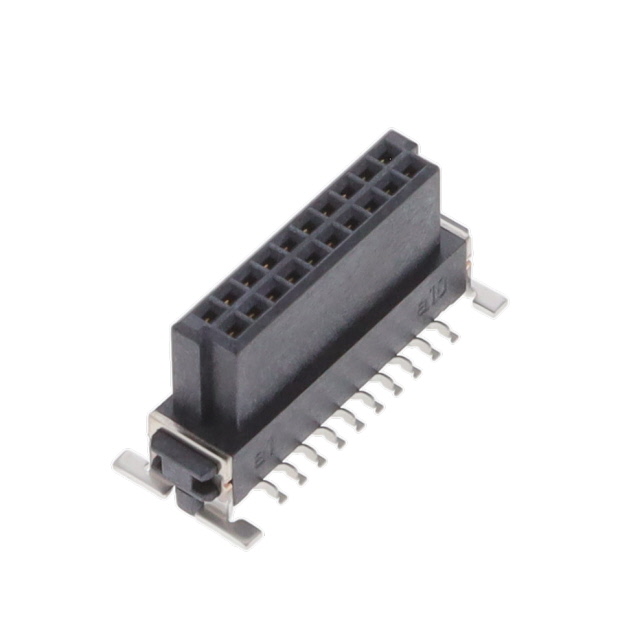

ERNI ELECTRONICS 矩形连接器 - 针座 - 插座/母插口 354063-E

354063-E概述

    # SMC Connectors: High-Performance Solutions for Modern Electronic Systems

    产品简介


    SMC(Small Grid, Big Possibilities)连接器是一种专为现代电子系统设计的高密度、高性能连接器。它们具有紧凑的尺寸和稳固可靠的接触特性,能够满足小空间内的高可靠性需求。SMC连接器广泛应用于数据传输和电源分配领域,如板对板连接和线对板连接,适用于多种通信和计算设备。
    主要功能和应用领域
    - 板对板连接:用于堆叠(夹层)、直角和共面应用。
    - 线对板连接:提供插拔式和永久固定连接选项。
    - 适配器:用于不同高度的板对板连接。
    - IDC(绝缘位移连接):用于电缆装配和固定。

    技术参数


    规格
    - 针脚数:12, 16, 20, 26, 32, 40, 50, 68, 80
    - 间隔:1.27 mm
    性能
    - 传输速率:高达3 Gbit/s(差分)
    - 电流容量:每个触点最大1.7 A
    - 温度范围:-55°C 至 +125°C
    工作环境
    - 振动测试:频率范围10-2000 Hz,加速度20g
    - 冲击测试:半正弦波形,峰值加速度50g,持续时间11ms
    绝缘和电气特性
    - 介电强度:接触对间500 VRMS
    - 接触电阻:小于25 mΩ
    - 阻燃等级:UL 94 V-0

    产品特点和优势


    高可靠性设计
    - 双簧片结构确保稳定接触,降低表面粗糙度减少磨损。
    - 强大的焊接引脚提供良好的机械应力吸收能力。
    安全性和易用性
    - 极化接口防止误配,便于识别。
    - 锁定机构防止意外释放,提供线缆应变释放。

    应用案例和使用建议


    实际应用
    SMC连接器适用于各种复杂电路板设计,特别是对于高速数据传输和大电流应用。例如,在服务器主板中,SMC连接器可以提供稳定的数据传输路径,同时承受高功率负载。
    使用建议
    - 正确选择插拔方向:确保插入和拔出时不会损坏连接器。
    - 避免过热:合理布局以避免高温引起的可靠性下降。

    兼容性和支持


    SMC连接器具备出色的兼容性,可与现有多种标准组件无缝集成。厂商提供全面的技术支持和服务,包括在线资源、技术支持热线等。

    常见问题与解决方案


    问题1:如何防止误配?
    解决方案:使用极化接口设计确保正确的连接方式,防止错误安装。
    问题2:如何提高使用寿命?
    解决方案:避免过度弯曲电缆,定期检查并维护连接器,保持良好的接触状态。

    总结和推荐


    综合评估
    SMC连接器凭借其紧凑设计、高可靠性以及卓越的电气性能,非常适合在苛刻的环境中使用。无论是高速数据传输还是电源分配,它们都能提供稳定的解决方案。
    推荐意见
    综上所述,SMC连接器是现代电子系统设计的理想选择。无论是在研发阶段还是生产过程中,其优异的性能和易于维护的特点都使其成为值得推荐的产品。对于需要在小空间内实现高效、可靠连接的应用场合,SMC连接器无疑是最佳选择之一。

354063-E参数

参数
触头镀层 - 配接 -
间距-配接 -
防护等级 -
触头镀层厚度 - 配接 -
类型 -
排数 -
额定电流 -
针脚数 -
颜色 -
包装方式 卷带包装

354063-E厂商介绍

ERNI Electronics是一家全球领先的电子连接器和电缆组件制造商,专注于为各种工业、汽车和医疗应用提供高质量的连接解决方案。公司主营产品包括:

1. 电子连接器:提供各种类型的电子连接器,如圆形连接器、矩形连接器、高速数据连接器等,适用于不同的电气和信号传输需求。

2. 电缆组件:生产定制化的电缆组件,包括同轴电缆、电源电缆、信号电缆等,以满足特定应用的连接需求。

3. 接口模块:设计和制造各种接口模块,用于连接不同的设备和系统,确保数据和信号的稳定传输。

ERNI Electronics的优势在于:

- 技术创新:持续投入研发,不断推出新技术和产品,以满足市场的变化和客户的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的解决方案,以适应客户的特定应用需求。
- 全球网络:拥有广泛的全球销售和服务网络,为客户提供快速响应和本地支持。

ERNI Electronics以其卓越的产品质量和客户服务,在电子连接器和电缆组件领域享有盛誉。

354063-E数据手册

厂牌 PDF简要描述 下载
ERNI ELECTRONICS 矩形连接器 - 针座 - 插座/母插口 ERNI ELECTRONICS 354063-E 354063-E数据手册

354063-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
280+ ¥ 15.4813
560+ ¥ 15.1998
1120+ ¥ 15.1998
库存: 543
起订量: 280 增量: 0
交货地:
最小起订量为:280
合计: ¥ 4334.76
