244839-E

厂牌: ERNI ELECTRONICS
产品描述:
供应商型号: 4060018
供应商: 海外现货
标准整包数: 280

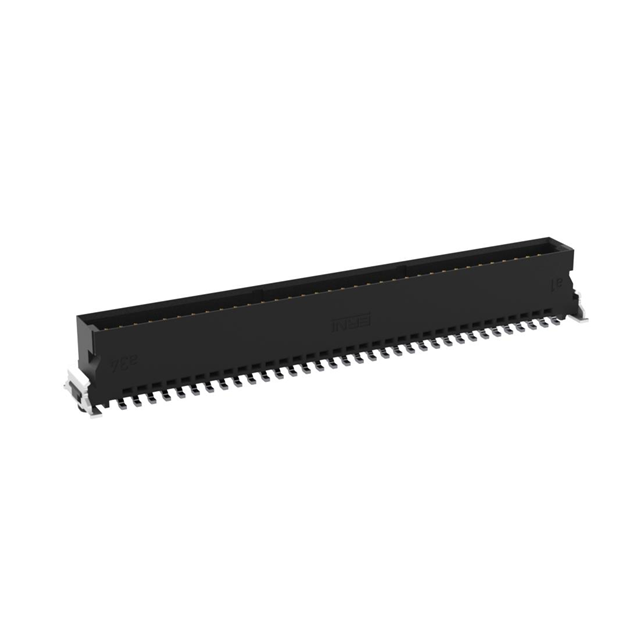

ERNI ELECTRONICS 矩形连接器 - 针座 - 插座/母插口 244839-E

244839-E概述

    SMC 连接器:紧凑设计,大潜力

    1. 产品简介


    SMC连接器系列是专为现代电子系统设计的小间距大电流高可靠性的连接解决方案。该系列连接器具备多种配置,适用于板对板和线对板连接,特别是在需要高信号完整性且要求小体积、高性能的应用场景下表现出色。其独特的双侧弹簧接触设计保证了卓越的接触可靠性。

    2. 技术参数


    - 针脚间距:1.27毫米
    - 针脚数量:12、16、20、26、32、40、50、68、80
    - 端接技术:表面贴装技术(SMT),另有插拔式端接(pressfit)可选
    - 数据传输速率:高达3 Gbps(差分)
    - 电流额定值:每针最高可达1.7安培
    - 工作温度范围:-55°C 至 125°C
    - 接触电阻:<25毫欧(具体视连接高度而异)

    3. 产品特点和优势


    - 高可靠性接触设计:采用可靠的双束母接触件和扭曲接触喇叭(90°)设计,提供低表面粗糙度以减少磨损。
    - 坚固的焊接夹具:出色的电路板保持力和耐冲击及振动能力。
    - 定位销:几何形状不同的定位销确保精确的PCB放置。
    - 锁紧系统:通过锁定印刷电路板和电缆连接器来抵抗剧烈振动和冲击负载。
    - 高速数据传输:适合非屏蔽高速应用,支持最高3 Gbps的数据传输速率。

    4. 应用案例和使用建议


    - 板对板连接:适用于堆叠式、直角和共面应用。
    - 线对板连接:适合插拔式和永久式应用,例如用于同轴电缆的Board-on IDC。
    - 使用建议:对于高温环境下的应用,需考虑增加散热措施;对于高频应用,需优化PCB布局以提高信号完整性。

    5. 兼容性和支持


    - 兼容性:与各种标准尺寸和间距的板对板和线对板组件兼容。
    - 技术支持:供应商提供了详细的安装指南和技术文档,并可通过官方渠道获得售后支持。

    6. 常见问题与解决方案


    - 问题一:接触不良。
    - 解决方案:检查接触表面是否有污垢或氧化,进行清洁处理。
    - 问题二:机械磨损严重。
    - 解决方案:更换具有更长寿命的连接器或考虑使用带有特殊涂层的接触件。

    7. 总结和推荐


    综上所述,SMC连接器以其紧凑的设计、高可靠性和广泛的适用性,在现代电子系统中展现出显著的优势。无论是需要高效数据传输还是严格机械条件的应用场景,SMC连接器都是理想的选择。我们强烈推荐该系列产品给寻求高性能连接解决方案的专业人士和制造商。
    请记住,更多详细的技术资料和型号信息可在制造商官网获取。

244839-E参数

参数
间距-配接 -
防护等级 -
触头镀层厚度 - 配接 -
类型 -
额定电流 -
针脚数 -
触头镀层 - 配接 -
颜色 -
排数 -
包装方式 卷带包装

244839-E厂商介绍

ERNI Electronics是一家全球领先的电子连接器和电缆组件制造商,专注于为各种工业、汽车和医疗应用提供高质量的连接解决方案。公司主营产品包括:

1. 电子连接器:提供各种类型的电子连接器,如圆形连接器、矩形连接器、高速数据连接器等,适用于不同的电气和信号传输需求。

2. 电缆组件:生产定制化的电缆组件,包括同轴电缆、电源电缆、信号电缆等,以满足特定应用的连接需求。

3. 接口模块:设计和制造各种接口模块,用于连接不同的设备和系统,确保数据和信号的稳定传输。

ERNI Electronics的优势在于:

- 技术创新:持续投入研发,不断推出新技术和产品,以满足市场的变化和客户的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:提供定制化的解决方案,以适应客户的特定应用需求。
- 全球网络:拥有广泛的全球销售和服务网络,为客户提供快速响应和本地支持。

ERNI Electronics以其卓越的产品质量和客户服务,在电子连接器和电缆组件领域享有盛誉。

244839-E数据手册

厂牌 PDF简要描述 下载
ERNI ELECTRONICS 矩形连接器 - 针座 - 插座/母插口 ERNI ELECTRONICS 244839-E 244839-E数据手册

244839-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
280+ ¥ 38.8401
560+ ¥ 38.8401
1120+ ¥ 38.8401
库存: 280
起订量: 280 增量: 0
交货地:
最小起订量为:280
合计: ¥ 10875.22
