224398-E

产品分类:
厂牌: ERNI ELECTRONICS

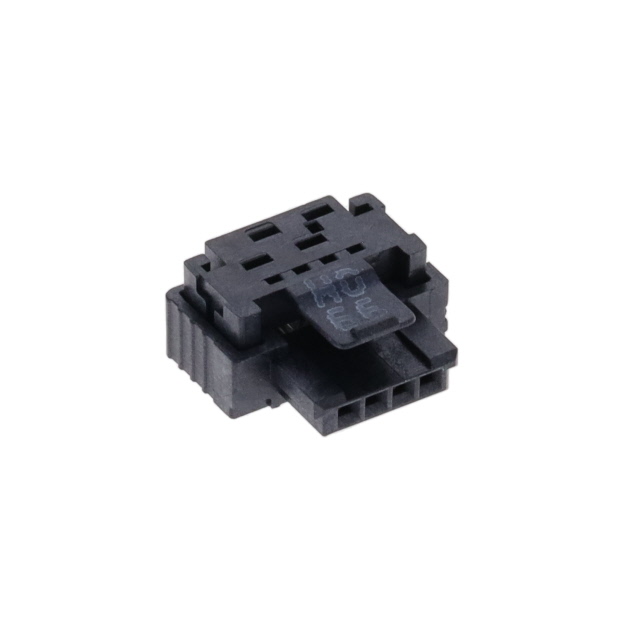

产品描述: Mini Bridge Female Cable Outlet 186
供应商型号: 4145771
供应商: 海外现货
标准整包数: 1
ERNI ELECTRONICS  224398-E

224398-E概述

    MiniBridge 1.27 mm Connectors:紧凑空间连接解决方案

    产品简介


    MiniBridge 1.27 mm单排电缆连接系统适用于PCB(印刷电路板)与分散的功能单元之间的空间节省连接。这些连接器特别适合应用于操作面板显示器、开关、电机、风扇或保险丝等场合。MiniBridge单排连接器的紧凑设计使得它们在各种领域中都有广泛的应用,如汽车行业、机械工程、医疗技术以及消费电子产品。MiniBridge连接器具有出色的互配可靠性,同时能够在一定程度上防止接触损坏,这得益于其独特的防误插设计。

    技术参数


    - 间距:1.27 mm
    - 电流容量:每接触点最高可达8.7 A(取决于电缆)
    - 终结技术:母端为IDC(绝缘位移连接),公端为SMT(表面贴装技术)
    - 适用电缆:
    - 带状电缆:AWG 26/7
    - 单股导线:AWG 22/7、AWG 24/7和AWG 26/7
    - 工作温度范围:-55至150°C
    - 电压等级:最大300 V
    - 插拔次数:500次
    - 接触电阻:≤ 25 mΩ
    - 绝缘电阻:≥ 10^4 MΩ

    产品特点和优势


    - 高互配可靠性:通过增加额外的舌片和凹槽来确保精确对齐和完美对接,显著降低了不当或倾斜插接对接触针造成的损害。
    - 温度适应性:塑料外壳耐温可达150°C,适合无铅回流焊接过程。
    - 防误插设计:通过色标区分不同载荷条件下的解锁方式,增加了使用的安全性。
    - 易于装配:通过拾放盖简化自动化装配,坚固的金属夹提供了可靠的保持力。
    - 照明应用友好:白色版本连接器有助于减少LED灯条的阴影,实现均匀光分布。

    应用案例和使用建议


    MiniBridge 1.27 mm连接器适用于需要高效空间利用的应用,例如车载信息娱乐系统、工业自动化设备和家用电器等。在进行电路设计时,应考虑正确的接线方法,以避免可能的误插。在具体应用中,建议根据实际需求选择合适的电缆长度和锁定类型。

    兼容性和支持


    MiniBridge 1.27 mm连接器的SMT公头和IDC母头之间可以实现不同角度(90°或180°)和类型的电缆连接。厂商提供了详细的工艺条件、处理规格以及相应的认证文件,确保产品可以在各种环境中可靠运行。对于需要更多定制化服务的客户,厂商也提供了一系列选项和服务支持。

    常见问题与解决方案


    1. 误插入会导致连接器损坏吗?
    - 使用带有额外舌头和凹槽的设计可以有效避免这种情况。如果发生误插入,应当检查并更换损坏的部分。
    2. 如何正确选择电缆类型?
    - 根据实际的工作环境和电流要求选择合适的电缆类型。在选择前,最好咨询技术支持团队。

    总结和推荐


    MiniBridge 1.27 mm连接器凭借其高度可靠的设计、优良的温度适应性和广泛的适用范围,在众多行业中展现出强大的竞争力。它不仅适用于空间受限的应用场景,还能保证稳定的电气性能和长久的使用寿命。因此,我们强烈推荐这一产品作为高效的连接解决方案。
