GD25B256EFIRR

产品分类:
产品描述:
供应商型号: SYE-GD25B256EFIRR
供应商: 海外现货
标准整包数: 1

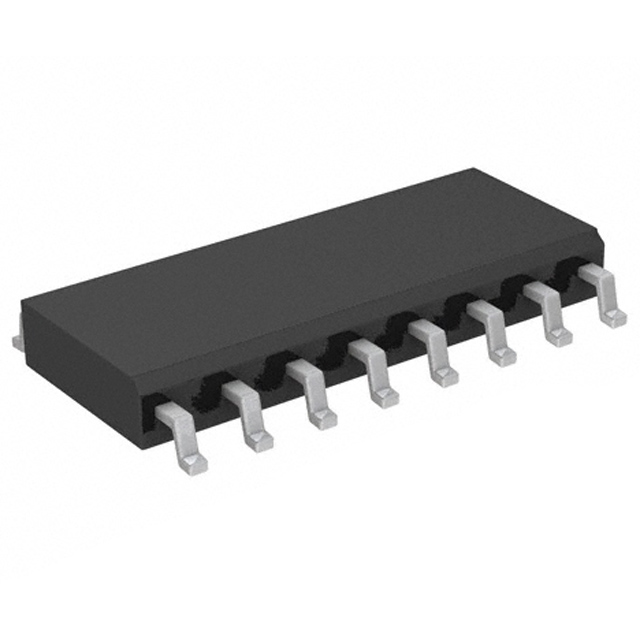

GIGADEVICE/北京兆易创新  GD25B256EFIRR

GD25B256EFIRR概述

    GD25B256E Serial Flash 技术手册解析

    1. 产品简介


    GD25B256E 是一款256M位的串行闪存芯片,由晶圆科技(Goodix)设计生产。该产品支持标准、双路和四路串行外设接口(SPI),可以用于高速数据传输。这款串行闪存适用于多种领域,包括存储控制、物联网(IoT)设备、智能电表和工业控制系统等。

    2. 技术参数


    以下是GD25B256E的技术规格及性能参数:
    - 存储容量: 32MB(256M位)
    - 工作电压范围: 2.7V ~ 3.6V
    - 最大时钟频率: 133MHz
    - 典型页编程时间: 0.25ms
    - 典型扇区擦除时间: 30ms
    - 典型块擦除时间: 0.12s / 0.15s
    - 典型芯片擦除时间: 70s
    - 数据保留时间: 20年
    - 功耗:
    - 待机电流: 16μA(典型值)
    - 深度休眠电流: 1μA(典型值)
    - 支持的数据传输模式: 标准、双路、四路SPI
    - 支持的封装类型: SOP16 300mil, WSON8 (6x5mm), WSON8 (8x6mm), TFBGA-24ball (5x5 Ball Array)

    3. 产品特点和优势


    GD25B256E 具备以下显著特点和优势:
    - 高传输速率: 支持高达133MHz的时钟频率,四路SPI模式下传输速率达到532Mbits/s,满足高速数据读写需求。
    - 灵活架构: 均匀区块和扇区架构设计,方便数据管理。
    - 安全特性: 集成软件写保护功能,支持128位唯一ID及3x2048字节的安全寄存器。
    - 低功耗: 深度休眠模式下的低电流消耗,适合电池供电的应用场景。
    - 兼容性强: 支持多种封装形式,便于集成到不同类型的电路板上。

    4. 应用案例和使用建议


    应用案例:
    - 存储控制: 可作为数据存储模块,用于控制系统的配置数据存储。
    - 物联网(IoT)设备: 适合作为传感器和执行器的数据缓存,以提高系统响应速度。
    - 智能电表: 存储用电数据和配置信息,提高抄表效率。
    使用建议:
    - 在应用中优先考虑四路SPI模式,以充分利用其高速数据传输的优势。
    - 在深度休眠模式下设置合理的唤醒条件,以避免频繁唤醒造成的额外功耗。
    - 对于需要频繁写入和擦除的应用场景,可利用页编程和块擦除操作来提高效率。

    5. 兼容性和支持


    GD25B256E 具有良好的兼容性,能够与多种主机控制器无缝连接。晶圆科技提供详细的技术文档和样品,以帮助客户进行快速原型设计和生产验证。此外,公司还提供技术支持和售后服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题: 设备在启动时无法正常工作。
    - 解决方案: 确保电源电压稳定,且符合产品规格书的要求。如果仍然存在问题,检查复位引脚(RESET#)是否正确连接。

    - 问题: 数据传输速度较慢。
    - 解决方案: 检查是否正确配置了高速SPI模式,例如双路或四路SPI模式。确认时钟频率设置正确。

    - 问题: 设备进入深度休眠模式后无法唤醒。
    - 解决方案: 检查唤醒信号是否有效,确保设备的唤醒引脚未被错误拉低。

    7. 总结和推荐


    综上所述,GD25B256E是一款高性能、低功耗的串行闪存芯片,具备灵活的架构和强大的安全特性。其适用于广泛的嵌入式系统和物联网设备,尤其适合需要高速数据传输和大容量存储的应用场景。强烈推荐在设计新项目时选用该产品,以获得最佳的性能和可靠性。

GD25B256EFIRR参数

参数
包装方式 卷带包装

GD25B256EFIRR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25B256EFIRR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 GIGADEVICE/北京兆易创新 GD25B256EFIRR GD25B256EFIRR数据手册

GD25B256EFIRR封装设计

查看详情并下载
Symbol
Footprint
3D Model
