首页  >  产品百科  >  GD25Q128ESIGR

GD25Q128ESIGR

产品分类: 闪存(Flash)
产品描述: 16MB 16M x 8 2.7V 25mA 3.6V 133MHz SPI-Quad I/O 8bit SOP-8 贴片安装,黏合安装
供应商型号: 26M-GD25Q128ESIGR
供应商: 云汉优选
标准整包数: 1

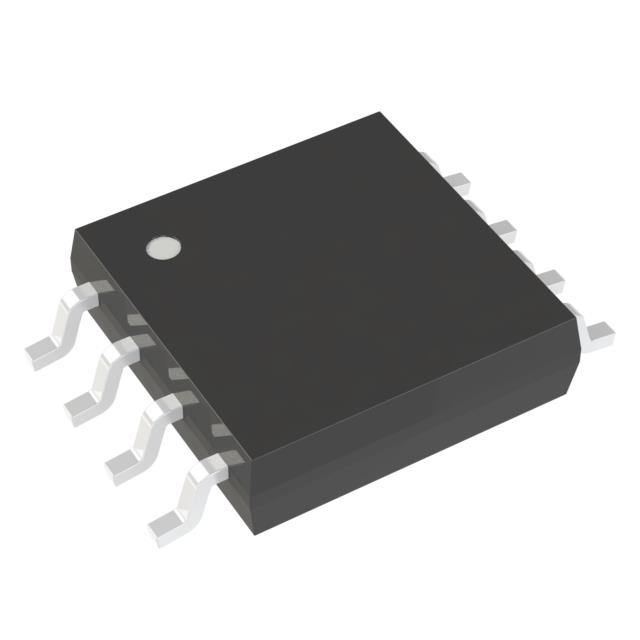

GIGADEVICE/北京兆易创新 闪存(Flash) GD25Q128ESIGR

GD25Q128ESIGR概述

    GD25Q128E Dual and Quad Serial Flash 技术手册

    产品简介


    GD25Q128E 是一款128兆位(16兆字节)的串行闪存芯片,支持标准、双线和四线串行外设接口(SPI)。它具备高速读写能力和低功耗特性,适用于多种应用领域,如存储设备、工业控制、汽车电子等。此款闪存芯片具有灵活的架构,均匀的扇区和块结构,确保了高效的编程和擦除操作。

    技术参数


    - 容量:128兆位(16兆字节)
    - 页面大小:256字节
    - 扇区大小:4千字节
    - 块大小:32/64千字节
    - 程序/擦除周期:最低10万次
    - 数据保持时间:20年(典型值)
    - 供电电压:2.7V至3.6V
    - 数据传输速率:标准SPI模式下可达133MHz;双线和四线模式下分别可达266Mbit/s和532Mbit/s

    产品特点和优势


    1. 高性能:提供标准、双线和四线SPI模式,显著提高数据传输速率。
    2. 低功耗:在深度掉电模式下的电流消耗仅为1微安。
    3. 软件/硬件保护:允许对部分或全部内存进行写保护,确保数据安全。
    4. 高级安全性:拥有128位唯一ID,以及3×1024字节的安全寄存器。
    5. 灵活的架构:均匀的扇区和块结构,适用于多种存储需求。
    6. 兼容性强:支持多种封装形式,适用于不同的应用场景。

    应用案例和使用建议


    1. 存储设备:可用于各种需要存储数据的应用,如固态硬盘、闪存卡等。
    2. 工业控制:适合用于工业自动化控制系统中的数据存储。
    3. 汽车电子:适用于车载娱乐系统、仪表盘等需要快速读写操作的场景。
    使用建议:
    - 在高可靠性要求的应用中,可以考虑启用软件/硬件写保护功能,防止意外数据丢失。
    - 在需要高速数据传输的场合,可以选择四线SPI模式以提高效率。
    - 在电池供电或便携式设备中,选择低功耗模式,降低整体功耗。

    兼容性和支持


    GD25Q128E 支持多种封装形式,包括SOP8、SOP16、USON8、WSON8、TFBGA-24等,适用于不同应用需求。GigaDevice公司提供了全面的技术支持,包括详尽的数据手册、应用指南和技术咨询服务,帮助用户更好地利用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 写入失败 | 确认写入使能(WREN)命令已发送 |
    | 无法擦除扇区 | 检查是否有写保护功能启用 |
    | 读取速度慢 | 尝试使用高速读取命令(如快读命令) |

    总结和推荐


    GD25Q128E 双和四线串行闪存是一款高性能、高可靠性的存储解决方案,具备多种数据传输模式和灵活的架构设计。它在多种应用场景中表现出色,特别是在需要高速读写和低功耗特性的场合。建议在对存储容量、速度和可靠性有较高要求的应用中优先考虑使用此产品。GigaDevice公司提供的全面技术支持进一步提升了其在市场上的竞争力。

GD25Q128ESIGR参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 16M x 8
数据总线宽度 8bit
接口类型 SPI-Quad I/O
存储容量 16MB
最大供电电流 25mA
最大时钟频率 133MHz
通用封装 SOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GD25Q128ESIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25Q128ESIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25Q128ESIGR GD25Q128ESIGR数据手册

GD25Q128ESIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.5085
10+ ¥ 3.8608
50+ ¥ 3.4297
100+ ¥ 3.1764
500+ ¥ 2.9579
1000+ ¥ 2.7675
库存: 6824
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 4.5
直接购买
加入购物车
