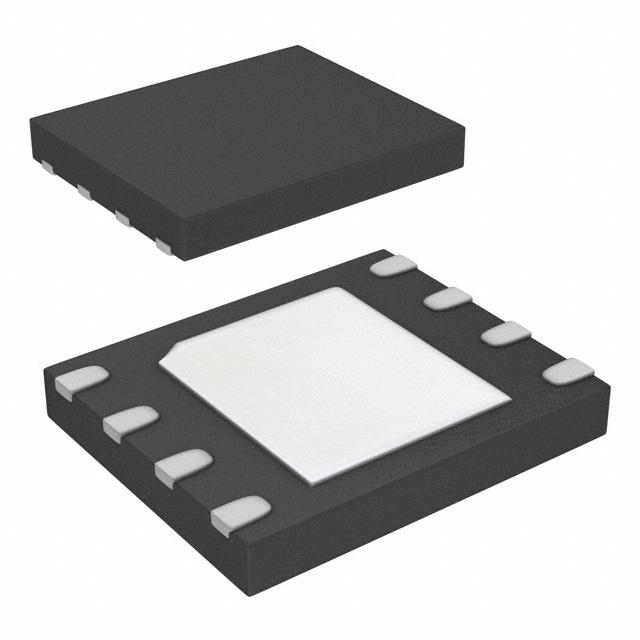

GD25Q256DYIGR

产品分类: 闪存(Flash)
产品描述: 256Mb (32M x 8) 2.7V 25mA 3.6V 104MHz SPI-Quad I/O WSON-8 贴片安装,黏合安装
供应商型号: 14M-GD25Q256DYIGR
供应商: 云汉优选
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD25Q256DYIGR

GD25Q256DYIGR概述


    产品简介


    GD25Q256D 是一款高性能的双通道和四通道串行闪存芯片,属于3.3V电压系列。它具有256M-bit的存储容量,支持标准、双通道和四通道SPI接口,适用于各种嵌入式系统和高速数据存储需求。该产品广泛应用于物联网(IoT)、消费电子、工业自动化、汽车电子等领域。

    技术参数


    存储组织
    - 存储容量:256M-bit
    - 页面大小:256字节
    - 块大小:32/64K字节
    - 扇区大小:4K字节
    设备操作
    - 读速度:最高可达104MHz(3.0-3.6V)
    - 写速度:典型页面编程时间0.4ms
    - 擦除速度:典型扇区擦除时间70ms,块擦除时间0.16/0.22s,芯片擦除时间70s
    电气特性
    - 电源电压范围:2.7 - 3.6V
    - 待机电流:12uA(典型值)
    - 深功耗模式电流:1uA(典型值)
    工作环境
    - 温度范围:标准操作温度范围-40°C到+85°C

    产品特点和优势


    GD25Q256D 的主要特点包括:
    - 高速读写能力:支持最高104MHz的读速度,使得数据传输速度更快。
    - 灵活的架构:支持3字节和4字节寻址模式,简化了地址管理。
    - 先进的安全功能:提供多级保护机制,包括硬件和软件保护模式,确保数据的安全性。
    - 低功耗设计:具备极低的待机电流和深功耗模式电流,适合便携式设备应用。

    应用案例和使用建议


    应用案例
    - 物联网设备:GD25Q256D 在物联网设备中被用于存储传感器数据,实现数据的快速读写。
    - 消费电子:在某些智能穿戴设备中,GD25Q256D 被用于存储用户配置文件和个人数据。
    - 工业自动化:用于存储工业控制系统中的程序和参数,支持快速的设备更新和配置更改。
    使用建议
    - 优化存储结构:根据具体应用场景选择合适的存储结构(如3字节或4字节寻址),以提高数据访问效率。
    - 充分利用安全功能:合理设置安全寄存器,确保关键数据的安全存储和传输。
    - 注意电源管理:尽量利用深功耗模式来降低整体功耗,特别是在电池供电的应用中。

    兼容性和支持


    GD25Q256D 支持标准的SPI接口,能够轻松集成到现有的硬件系统中。厂商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据读写速度慢 | 确认是否已经设置正确的读写命令,检查电源电压是否在规定范围内。 |
    | 设备无法正常启动 | 检查电源和复位信号是否稳定,确认是否已正确配置保护寄存器。 |
    | 数据丢失 | 检查数据写入过程中是否有错误发生,确认写入命令是否执行成功。 |

    总结和推荐


    GD25Q256D 是一款功能强大、易于集成的串行闪存芯片,特别适用于需要高读写速度和先进数据保护机制的应用场合。它的灵活性和低功耗特性使其成为许多领域的理想选择。总体来说,强烈推荐在需要高性能串行存储解决方案的项目中使用 GD25Q256D。

GD25Q256DYIGR参数

参数
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 256Mb (32M x 8)
最大供电电流 25mA
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
通用封装 WSON-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

GD25Q256DYIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25Q256DYIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25Q256DYIGR GD25Q256DYIGR数据手册

GD25Q256DYIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
