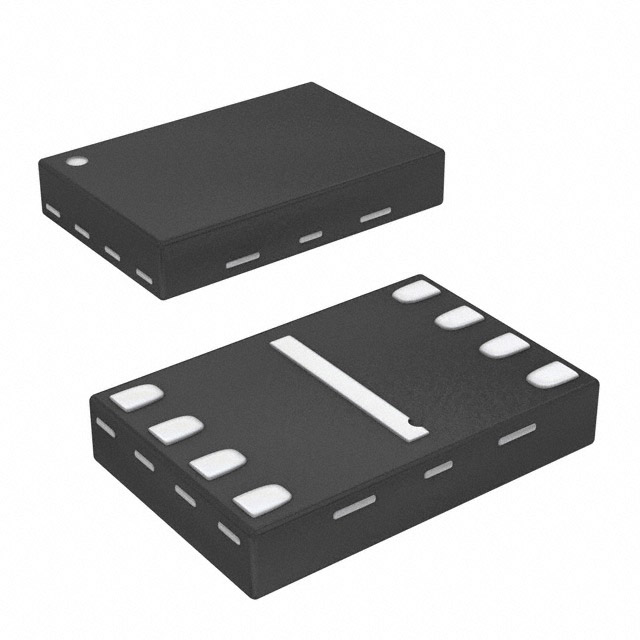

GD25D10CEIGR

产品分类: 闪存(Flash)
产品描述: 1Mb (128K x 8) 2.7V 3.6V 100MHz SPI-Dual I/O XFDFN-8(EP) 贴片安装,黏合安装
供应商型号: SYE-GD25D10CEIGR
供应商: 海外现货
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD25D10CEIGR

GD25D10CEIGR概述


    产品简介


    GD25D10C/05C 3.3V 均匀分区标准及双输出串行闪存
    GD25D10C/05C 是一款高性能、低功耗的串行闪存,具有标准 SPI 和双输出操作模式。该产品适用于多种应用场景,如消费电子、通信设备、工业控制等。通过标准 SPI 接口,可以轻松实现数据传输和命令交互。其独特的双输出功能进一步提高了数据传输速率,使得该闪存在高速数据存储和读取方面表现出色。

    技术参数


    - 存储容量:
    - GD25D10C:1M/512K 比特
    - GD25D05C:512K/256K 比特
    - 接口类型:
    - 标准 SPI:SCLK, CS#, SI, SO, WP#
    - 双输出:SCLK, CS#, IO0, O1, WP#
    - 时钟频率:
    - 100MHz(用于快速读取)
    - 双输出数据传输速度高达 160Mbits/s
    - 电源电压范围:
    - 2.7V ~ 3.6V
    - 数据保护:
    - 写保护可以通过软件和硬件实现
    - 支持 128 位唯一 ID
    - 数据保持:
    - 最短 20 年的数据保留期
    - 工作温度范围:
    - -40°C 至 +85°C

    产品特点和优势


    - 高可靠性:
    - 提供至少 100,000 次的程序/擦除循环
    - 高达 160Mbits/s 的双输出数据传输速度
    - 低功耗设计,典型待机电流为 0.1μA,关机电流同样为 0.1μA
    - 灵活的架构:
    - 统一的 4K 字节扇区结构
    - 支持 32K 或 64K 字节的均匀块结构
    - 安全特性:
    - 支持软件和硬件写保护,确保数据安全
    - 包含 128 位唯一 ID,增强设备安全性

    应用案例和使用建议


    - 消费电子:
    - 在智能手表、健身手环等可穿戴设备中作为数据存储单元
    - 建议使用该产品的双输出模式来提高数据传输速度
    - 通信设备:
    - 在路由器、调制解调器等网络设备中存储配置信息
    - 推荐使用标准 SPI 模式以简化接口设计
    - 工业控制:
    - 在工业自动化控制系统中作为数据记录装置
    - 使用软件写保护功能,以确保系统数据的安全性

    兼容性和支持


    - 兼容性:
    - 该产品支持标准 SPI 和双输出模式,与市面上大多数微控制器和处理器兼容
    - 封装选项包括 SOP8 150mil、SOP8 208mil、TSSOP8 173mil、DIP8 300mil、USON8 32mm、USON8 1.51.5mm
    - 支持和服务:
    - 提供详细的技术手册和参考设计文档
    - 厂商提供全面的技术支持和售后服务,包括在线技术支持和电话咨询

    常见问题与解决方案


    - 问题: 设备无法正常工作
    - 解决方案: 检查电源电压是否在 2.7V ~ 3.6V 范围内,确认所有连接正确无误,并检查是否有任何外部干扰源
    - 问题: 数据传输错误
    - 解决方案: 确认使用的 SPI 模式是否正确,检查传输数据的完整性,确保时钟频率在合适的范围内
    - 问题: 设备进入深功耗模式后无法退出
    - 解决方案: 确保在退出深功耗模式时使用正确的命令(ABH),并检查是否有其他因素导致设备未能恢复正常工作

    总结和推荐


    GD25D10C/05C 3.3V 均匀分区标准及双输出串行闪存凭借其卓越的性能和丰富的功能,在多个领域都有出色的应用表现。它不仅具备高效的数据传输能力,还提供了可靠的数据保护机制和长寿命的数据保留能力。综合来看,这是一款值得推荐的产品,适用于对数据存储有较高要求的各种应用场合。

GD25D10CEIGR参数

参数
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI-Dual I/O
存储容量 1Mb (128K x 8)
最大供电电流 -
最大时钟频率 100MHz
最大工作供电电压 3.6V
通用封装 XFDFN-8(EP)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GD25D10CEIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25D10CEIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25D10CEIGR GD25D10CEIGR数据手册

GD25D10CEIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
