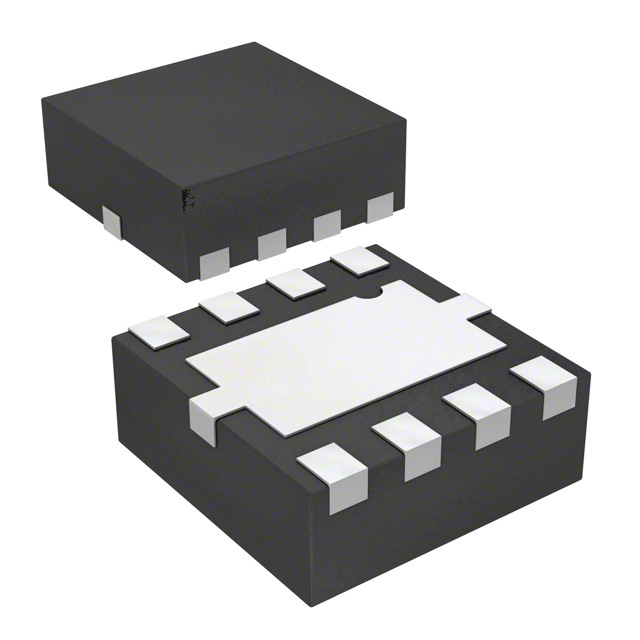

GD25D10CKIGR

产品分类: 闪存(Flash)
产品描述: 1Mb (128K x 8) 2.7V 3.6V 100MHz SPI-Dual I/O USON-8-EP 贴片安装,黏合安装
供应商型号: SYE-GD25D10CKIGR
供应商: 海外现货
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD25D10CKIGR

GD25D10CKIGR概述


    产品简介


    产品类型:1M/512K位串行闪存
    主要功能:
    - 支持标准SPI(串行外设接口)和双输出操作。
    - 提供高速读取模式,传输速率可达160Mbits/s。
    - 支持写保护和数据保护功能。
    - 内置128位唯一ID,增强安全性。
    应用领域:
    - 存储和传输数据,适用于工业自动化、网络通信、消费电子等多个领域。

    技术参数


    存储容量:
    - GD25D10C: 1M位(128K x 8)
    - GD25D05C: 512K位(64K x 8)
    编程擦除速度:
    - 页面编程时间:典型值为0.7ms
    - 扇区擦除时间:典型值为100ms
    - 块擦除时间:典型值为0.3s至0.5s
    - 芯片擦除时间:典型值为1s至0.5s
    电源电压:
    - 工作电压范围:2.7V~3.6V
    电气特性:
    - 最高时钟频率:100MHz(快读模式下)
    - 双输出数据传输速率:高达160Mbits/s
    - 站立电流:典型值为0.1μA
    - 待机电流:典型值为0.1μA
    - 数据保持时间:典型值为20年

    产品特点和优势


    特点:
    - 统一扇区架构,每扇区大小为4K字节。
    - 强大的数据保护机制,支持软件/硬件写保护。
    - 内置128位唯一ID,提升安全级别。
    - 高达10万次编程擦除周期,提高使用寿命。
    优势:
    - 快速的数据读写速度,适合高速应用需求。
    - 低功耗设计,延长设备续航能力。
    - 安全性高,符合先进安全标准。
    - 多种封装选项,便于集成到不同尺寸和类型的设备中。

    应用案例和使用建议


    应用案例:
    - 工业控制系统中的数据存储。
    - 通信设备中的快速缓存。
    - 消费电子产品中的固件升级存储。
    使用建议:
    - 在进行大块数据写入时,建议采用分块写入方式以避免长时间占用资源。
    - 使用时注意电源电压范围,避免过压或欠压导致损坏。
    - 通过定期读取状态寄存器监控设备状态,确保数据安全和系统稳定性。

    兼容性和支持


    兼容性:
    - 与标准SPI接口完全兼容。
    - 支持多种封装形式,包括SOP8、TSSOP8、DIP8等。
    支持信息:
    - 提供详细的技术文档和参考设计。
    - 厂商提供全面的技术支持和售后保障服务。

    常见问题与解决方案


    问题1:无法正常读取数据。
    解决方案:检查电源电压是否在规定范围内,确认SPI接口连接正确无误。
    问题2:编程或擦除操作失败。
    解决方案:确保先发送写使能命令(WREN),然后再执行编程或擦除命令。
    问题3:数据保护设置错误。
    解决方案:查阅手册了解正确的数据保护设置步骤,使用正确的指令进行配置。

    总结和推荐


    综合评估:
    - 该产品具有出色的读写速度、可靠性高且功耗低。
    - 内置的安全机制和灵活的数据保护功能使其在多种应用场景中表现出色。
    - 多种封装形式提高了其通用性和易用性。
    推荐:
    - 高度推荐用于需要高性能、高可靠性的数据存储和传输应用。
    - 特别适合工业控制、通信设备及消费电子产品中的固件升级存储需求。

GD25D10CKIGR参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI-Dual I/O
存储容量 1Mb (128K x 8)
最大供电电流 -
最大时钟频率 100MHz
通用封装 USON-8-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GD25D10CKIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25D10CKIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25D10CKIGR GD25D10CKIGR数据手册

GD25D10CKIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
