首页  >  产品百科  >  GD5F1GQ4UFYIGR

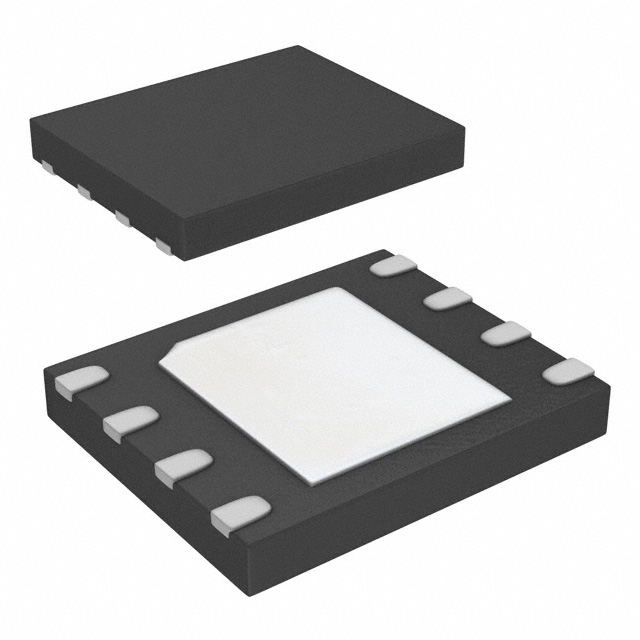

GD5F1GQ4UFYIGR

产品分类: 闪存(Flash)
产品描述: 1Gb (128M x 8) 2.7V 3.6V 120MHz SPI-Quad I/O WDFN-8(EP) 贴片安装,黏合安装
供应商型号: SYE-GD5F1GQ4UFYIGR
供应商: 海外现货
标准整包数: 1
GIGADEVICE/北京兆易创新 闪存(Flash) GD5F1GQ4UFYIGR

GD5F1GQ4UFYIGR概述

    SPI(x1/x2/x4) NAND Flash 1G 技术手册

    1. 产品简介


    GD5F1GQ4xFxxH 是一款高性能的1Gb单层单元(SLC)NAND闪存芯片。它提供了标准、双线和四线SPI接口,支持页编程、擦除和读取操作,适用于嵌入式系统存储需求。主要功能包括高速数据传输、低功耗设计、增强的访问性能及高级安全特性,广泛应用于消费电子、工业控制及物联网等领域。

    2. 技术参数


    - 存储容量: 1Gb(1024M)
    - 页面大小: 2048字节 + 64字节
    - 擦除时间: 典型值为3ms
    - 读取速度: 最大80us(含ECC校验)
    - 编程速度: 典型值为400us
    - 时钟频率: 最高可达120MHz(带30pF负载)
    - 总线类型: 标准、双线和四线SPI
    - 电源电压: 1.7V~2.0V(1.8V)
    - 数据保持: 10年
    - 耐久性: 100K次擦写周期
    - 工作温度范围: -40℃~85℃/-40℃~105℃

    3. 产品特点和优势


    - 高可靠性: 10年数据保持能力和100K次擦写周期确保了数据的安全性和持久性。
    - 高速访问: 高速时钟频率和快速读取功能提升了系统的响应速度。
    - 低功耗: 最大工作电流仅为40mA,待机电流为90μA(典型值),适合于电池供电的应用。
    - 增强的访问性能: 内置2K字节缓存支持快速随机读取,有助于提升系统性能。
    - 先进的安全特性: 支持软件/硬件写保护机制,提供8K字节的一次性可编程区域用于存储关键信息。

    4. 应用案例和使用建议


    - 消费电子产品: 可用于智能手表、健康监测设备等需要小尺寸和低功耗的场合。
    - 工业控制: 在工业自动化设备中可以作为数据存储模块,提供稳定的读写操作。
    - 物联网设备: 适用于传感器节点,支持多种SPI模式,便于与微控制器通信。
    使用建议:
    - 确保在断电前完成所有写入或擦除操作,以避免数据丢失。
    - 使用时注意工作温度限制,避免在极端环境下使用。
    - 利用内部ECC提高数据可靠性,尤其是在执行大规模读写操作时。

    5. 兼容性和支持


    - 兼容性: 支持标准、双线和四线SPI接口,易于与现有系统集成。
    - 制造商支持: 提供详尽的技术文档和在线技术支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动
    - 解决方案: 检查电源电压是否在规定范围内,确认所有引脚连接正确。
    - 问题: 数据读取错误频繁发生
    - 解决方案: 启用内部ECC校验,检查外部线路是否有干扰。
    - 问题: 设备在高温环境下工作不稳定
    - 解决方案: 选择耐温范围更广的产品型号(如GD5F1GQ4UFYIH),并采取散热措施。

    7. 总结和推荐


    GD5F1GQ4xFxxH 的高可靠性和卓越性能使其成为许多应用的理想选择。特别是在需要高速读写操作和数据存储的应用环境中,该产品表现尤为出色。结合其低功耗特性和丰富的功能集,强烈推荐给对NAND闪存有较高要求的设计者和工程师。对于需要长时间数据保存且在恶劣环境条件下工作的设备,此产品同样表现出色,值得信赖。

GD5F1GQ4UFYIGR参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 1Gb (128M x 8)
最大供电电流 -
最大时钟频率 120MHz
通用封装 WDFN-8(EP)
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

GD5F1GQ4UFYIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD5F1GQ4UFYIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD5F1GQ4UFYIGR GD5F1GQ4UFYIGR数据手册

GD5F1GQ4UFYIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
