首页  >  产品百科  >  GD25D05CKIGR

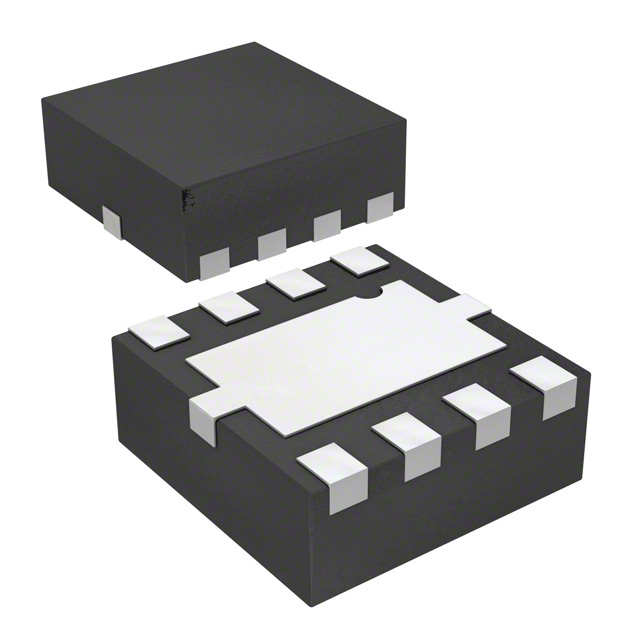

GD25D05CKIGR

产品分类: 闪存(Flash)
产品描述: 512Kb (64K x 8) 2.7V 3.6V 100MHz SPI-Dual I/O DFN-8-EP 贴片安装,黏合安装
供应商型号: 1970-1085-2-ND
供应商: Digi-Key
标准整包数: 3000
GIGADEVICE/北京兆易创新 闪存(Flash) GD25D05CKIGR

GD25D05CKIGR概述

    GD25D10C/05C 3.3V Uniform Sector Standard and Dual Serial Flash 技术手册

    1. 产品简介


    GD25D10C/05C 是一款高性能的1M/512K位串行闪存芯片,支持标准SPI和双输出模式。这种闪存适用于各种嵌入式系统、通信设备和消费电子类产品。其主要功能包括快速编程/擦除速度、灵活的架构、低功耗特性以及高级安全功能,例如独特的128位ID和软件/硬件写保护机制。这些特点使得该产品广泛应用于存储、控制和数据传输等领域。

    2. 技术参数


    - 存储容量:GD25D10C为1M位(128K字节),GD25D05C为512K位(64K字节)。
    - 电源电压:2.7V~3.6V。
    - 工作频率:最高可达100MHz(快速读取时钟频率),双输出模式下可达160Mbits/s。
    - 编程时间:页编程时间为0.7ms(典型值),扇区擦除时间为100ms(典型值),块擦除时间为0.3/0.5秒(典型值)。
    - 擦除周期:至少100,000次编程/擦除周期。
    - 功耗:典型待机电流为0.1μA,掉电电流为0.1μA。
    - 封装选项:提供SOP8 150mil、SOP8 208mil、TSSOP8 173mil、DIP8 300mil和USON8等多种封装形式。

    3. 产品特点和优势


    - 高速度:支持高达100MHz的时钟频率和160Mbits/s的数据传输速率,保证了数据传输的高效性。
    - 灵活性:采用统一扇区架构,具有4K字节的扇区,以及32K/64K字节的均匀块,支持标准SPI和双输出模式,适用于多种应用场景。
    - 低功耗:待机电流和掉电电流极低,适合电池供电的应用场合。
    - 安全性:具备128位唯一ID、软件/硬件写保护以及深功耗下降模式,增强了数据的安全性和保护性。
    - 高可靠性:提供至少100,000次编程/擦除周期,保证了长期使用的稳定性。

    4. 应用案例和使用建议


    - 嵌入式系统:适用于需要存储大量数据的嵌入式系统,如智能家居、工业自动化控制系统等。
    - 通信设备:在通信设备中用于数据缓存和传输,确保数据传输的高效性和可靠性。
    - 消费电子:可用于消费电子产品中,如智能穿戴设备、便携式媒体播放器等,提供高效的数据存储和处理能力。
    使用建议:
    - 确保在编程和擦除操作前正确设置Write Enable Latch (WEL)位,以避免不必要的数据丢失。
    - 在进行读取操作时,优先检查Write In Progress (WIP)位,确保设备未处于忙碌状态,再发送新的命令。

    5. 兼容性和支持


    - 兼容性:支持标准SPI接口,可以方便地与其他符合SPI标准的设备进行连接。
    - 厂商支持:提供详细的技术文档和全面的支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何正确设置Write Enable Latch (WEL)位?
    - A: 使用Write Enable (WREN)指令设置WEL位,确保在编程和擦除操作前执行此指令。

    - Q: 在进行擦除操作时,如何判断设备是否处于忙碌状态?
    - A: 检查Write In Progress (WIP)位,如果WIP位为1,则表示设备处于忙碌状态,此时不能执行新的命令。

    7. 总结和推荐


    GD25D10C/05C 是一款高性能、灵活且可靠的串行闪存芯片,特别适用于需要高速度、低功耗和高安全性的应用场景。其先进的技术和丰富的功能使其在市场上具有很强的竞争优势。建议在需要高速存储和可靠数据传输的应用中使用该产品。
    以上是对GD25D10C/05C 3.3V Uniform Sector Standard and Dual Serial Flash的详细介绍,涵盖了产品概述、技术参数、特点优势、应用案例及建议、兼容性和支持信息以及常见问题解答。希望这些内容能帮助您更好地了解并使用该产品。

GD25D05CKIGR参数

参数
存储容量 512Kb (64K x 8)
最大供电电流 -
最大时钟频率 100MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI-Dual I/O
通用封装 DFN-8-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GD25D05CKIGR厂商介绍

GigaDevice(兆易创新)是一家中国的半导体公司,专注于存储器及相关芯片的设计、研发和销售。公司主营产品包括NOR Flash、MCU(微控制器)、存储器解决方案等,广泛应用于消费电子、工业控制、汽车电子、物联网等多个领域。

GigaDevice的优势在于:
1. 技术领先:公司在NOR Flash领域具有较强的技术实力,产品性能和可靠性得到市场认可。
2. 产品线丰富:公司提供多种容量和接口的存储器产品,满足不同客户的需求。
3. 市场地位:GigaDevice在全球NOR Flash市场占有一席之地,是中国领先的存储器供应商之一。
4. 客户资源:公司与多家知名企业建立了合作关系,积累了丰富的客户资源。
5. 研发投入:公司持续加大研发投入,推动产品创新和技术升级,以保持竞争优势。

GD25D05CKIGR数据手册

厂牌 PDF简要描述 下载
GIGADEVICE/北京兆易创新 闪存(Flash) GIGADEVICE/北京兆易创新 GD25D05CKIGR GD25D05CKIGR数据手册

GD25D05CKIGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2817 ¥ 2.3347
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 7004.1
直接购买
加入购物车
