X05B20U28G

产品分类:
产品描述:
供应商型号: X05B20U28G
供应商: 云汉优选
标准整包数: 2000
XKB CONNECTIVITY/中国星坤  X05B20U28G

X05B20U28G概述

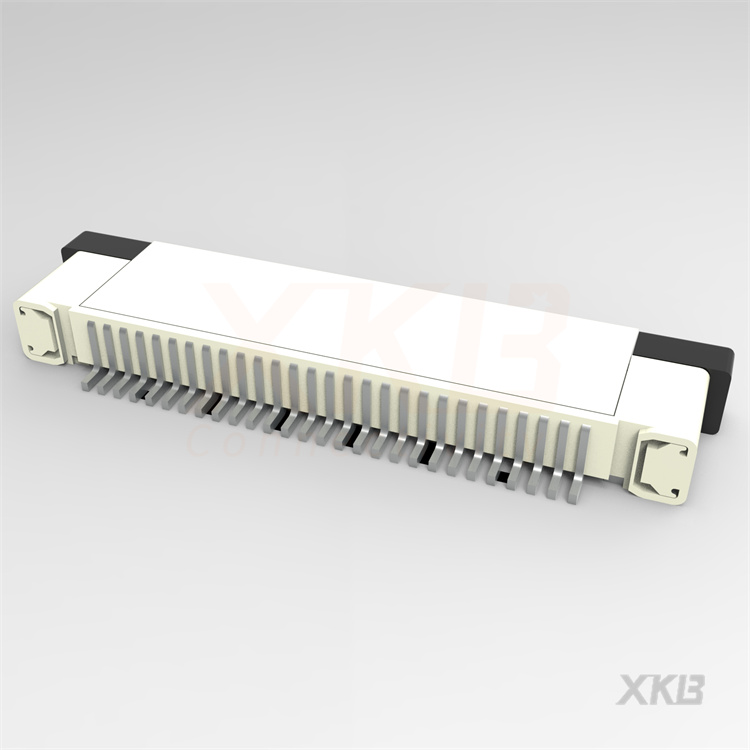

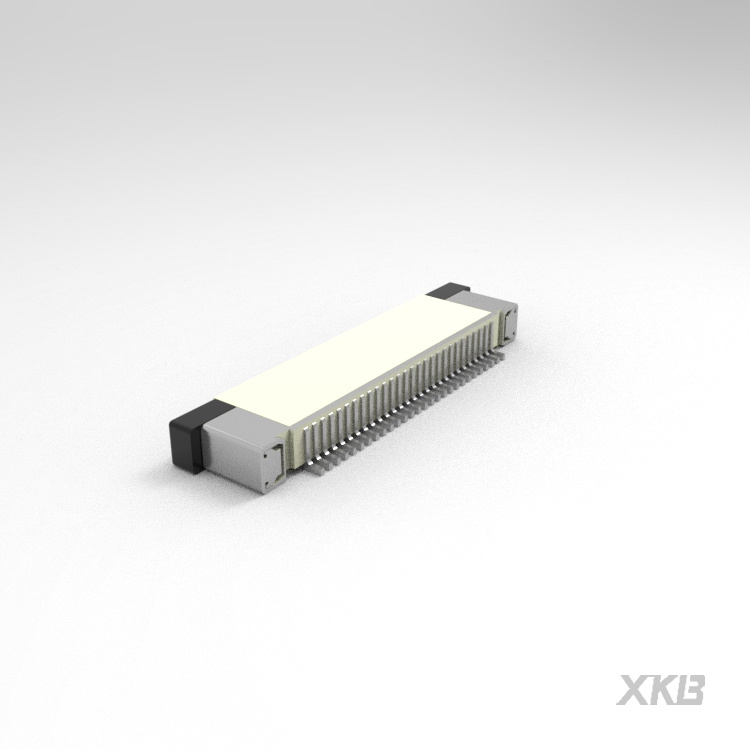

    XKB Industrial Precision Co., Ltd. FPC Connector Technical Overview

    1. 产品简介


    型号: X05B20UXX
    类型: 柔性印刷电路(Flexible Printed Circuit, FPC)连接器
    主要功能: XKB工业精密有限公司生产的X05B20UXX型FPC连接器用于高精度电子设备中,允许柔性电路与主板之间的可靠连接。它广泛应用于智能手机、平板电脑、可穿戴设备等消费电子产品以及工业控制设备中。

    2. 技术参数


    - 针数: 4至67个针脚
    - 接触方式: 上接触(Upper Contact)、低接触(Low Contact)、双面接触(Double-Face Contact)及翻转双面接触(Back-flip Double-Face Contact)
    - 引脚材料: 磷青铜
    - 端子镀层: 镍上镀金(Gold Flash Over Nickel)或镍上镀锡(Tin Over Nickel)
    - 主体材料: LCP(UL94V-0级阻燃塑料)
    - 公差: 未指定特定公差
    - 装配方式: 表面贴装(SMT)
    - 接触间距: 0.5mm
    - 高度: 2.0mm
    - 焊接类型: 表面贴装式

    3. 产品特点和优势


    - 高精度: X05B20UXX连接器确保了高精度与稳定性,特别是在严苛的应用环境下仍能保持稳定性能。
    - 多功能性: 多种接触方式适用于不同需求的应用场合。
    - 可靠性: 高品质材料和精确设计确保了长时间使用下的可靠连接。
    - 适应性强: 适用范围广,适合多种类型的电子设备和应用场景。

    4. 应用案例和使用建议


    - 智能手机和平板电脑: 在这些设备中,该连接器通常用于连接显示器到主板。建议采用适当的加固层以防止振动引起的磨损。
    - 工业控制设备: 例如机器人手臂上的传感器与控制器之间。推荐在设备关键区域增加固定装置以增强机械稳定性。

    5. 兼容性和支持


    - 兼容性: 该连接器设计为与其他标准电子元件和设备兼容,如特定类型的柔性电路板。
    - 支持: XKB公司提供详尽的技术支持和售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 连接不稳定
    解决办法: 检查是否有足够的焊点并且确保焊接质量良好;检查接触件是否正确安装且无损坏。
    - 问题: 插拔力过大
    解决办法: 确认装配方式正确,如SMT贴装方式;检查接触部分是否过紧或者存在变形。


    7. 总结和推荐


    综上所述,XKB工业精密有限公司的X05B20UXX型FPC连接器凭借其高精度、多功能性和可靠性,在众多应用场景中表现出色。建议在需要高稳定性和耐用性的电子设备中使用此连接器。总体而言,这是一款值得推荐的高品质电子元件。

X05B20U28G厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X05B20U28G数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 X05B20U28G X05B20U28G数据手册

X05B20U28G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.2
6000+ ¥ 1.15
10000+ ¥ 1.13
12000+ ¥ 1.08
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2400
直接购买
加入购物车
