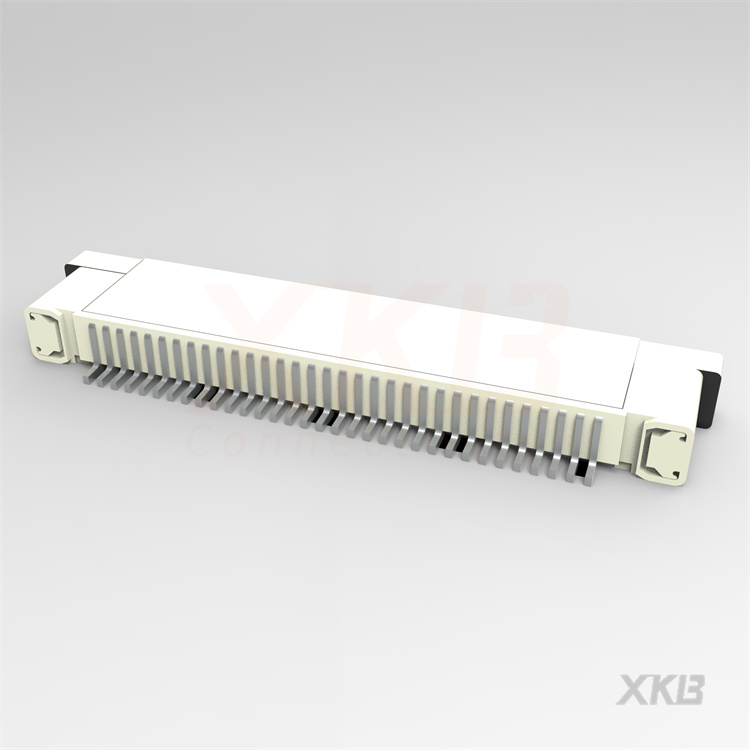

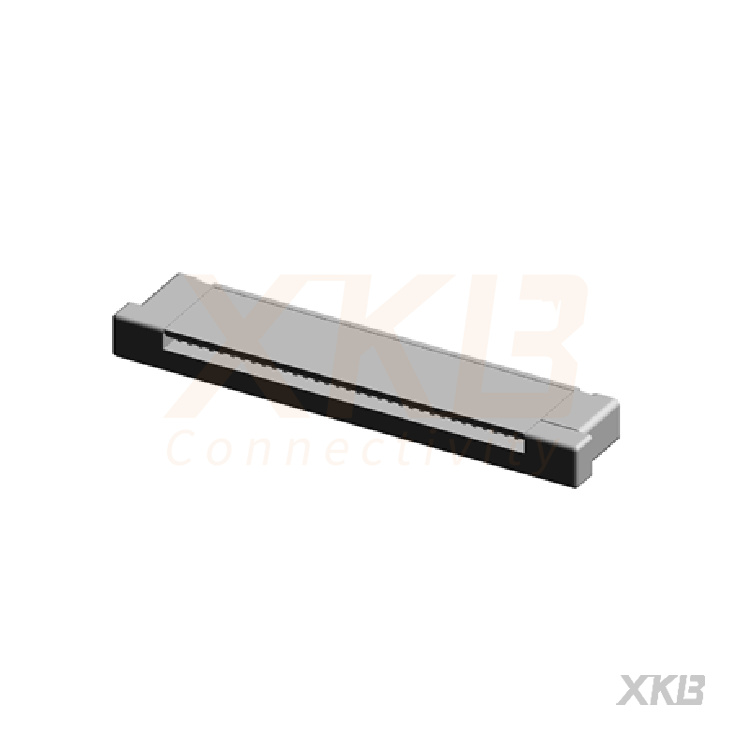

X05B20U33G

产品分类:
产品描述:
供应商型号: X05B20U33G
供应商: 云汉优选
标准整包数: 2000
XKB CONNECTIVITY/中国星坤  X05B20U33G

X05B20U33G概述

    XKB Industrial Precision Co., Ltd. X05B20 FPC Connector 技术手册解析

    1. 产品简介


    XKB Industrial Precision Co., Ltd. 是一家专注于高端电子元器件制造的企业。X05B20 FPC连接器是其主打产品之一,主要用于柔性印刷电路板(Flexible Printed Circuit,简称FPC)与硬质电路板之间的连接。它广泛应用于智能手机、平板电脑、可穿戴设备等便携式电子产品中,确保电路连接稳定可靠。

    2. 技术参数


    - 型号: X05B20
    - 系列: X05B20=0.5 mm Pitch (H=2.0mm)
    - 引脚数: 4至67PIN
    - 材料: 终端、固定钉:磷青铜;外壳、滑动块:LCP(UL94V-0)
    - 电镀: 金闪镀镍、锡镀镍
    - 机械寿命: 超过5000次插拔
    - 安装方式: SMT贴装(低接触、上接触、双面接触、翻背双面接触)
    - 电气特性:
    - 工作电压: 最大10V
    - 工作电流: 最大1A
    - 耐温范围: -40°C 至 +85°C
    - 接触电阻: 小于10mΩ

    3. 产品特点和优势


    X05B20 FPC连接器具有以下特点:
    - 高可靠性: 经过严格的机械寿命测试,确保长期稳定运行。
    - 高性能: 接触电阻低,传输效率高,适用于高频信号传输。
    - 小巧紧凑: 多种引脚数选择,适合各种尺寸的FPC设计。
    - 安装简便: 支持SMT贴装,方便自动化生产。

    4. 应用案例和使用建议


    - 应用案例: 在智能手机的屏幕连接中,X05B20连接器被用于FPC与主板之间的连接,确保触摸屏与处理器之间的数据传输稳定可靠。
    - 使用建议:
    - 在设计时,需确保焊盘位置和间距符合手册要求,避免焊接不良。
    - 针对不同的应用场景,合理选择合适的引脚数,以满足不同需求。
    - 确保连接器的工作环境温度和湿度在规定的范围内,以防止因外界因素影响性能。

    5. 兼容性和支持


    X05B20 FPC连接器支持多种安装方式(如低接触、上接触、双面接触等),具有良好的兼容性。厂商提供详尽的技术支持文档和售后服务,确保用户能够顺利进行设计和使用。

    6. 常见问题与解决方案


    - 问题: 连接不稳定,容易脱落。
    - 解决方案: 检查焊点是否牢固,确保焊接质量;确认装配过程是否符合规范,必要时重新焊接。
    - 问题: 插拔过程中接触不良。
    - 解决方案: 确保插拔力度适中,避免过度用力导致损坏;定期清洁连接器,保持接触面干净。


    7. 总结和推荐


    X05B20 FPC连接器是一款设计精良、性能卓越的产品,广泛适用于各种便携式电子设备中。其高可靠性和高效能使得它在市场上具备较强的竞争力。强烈推荐在FPC与硬质电路板连接的设计中选用此产品,以确保稳定的连接和长期的使用寿命。

X05B20U33G厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。
