X05B20U46G

产品分类:
产品描述:
供应商型号: X05B20U46G
供应商: 云汉优选
标准整包数: 2000

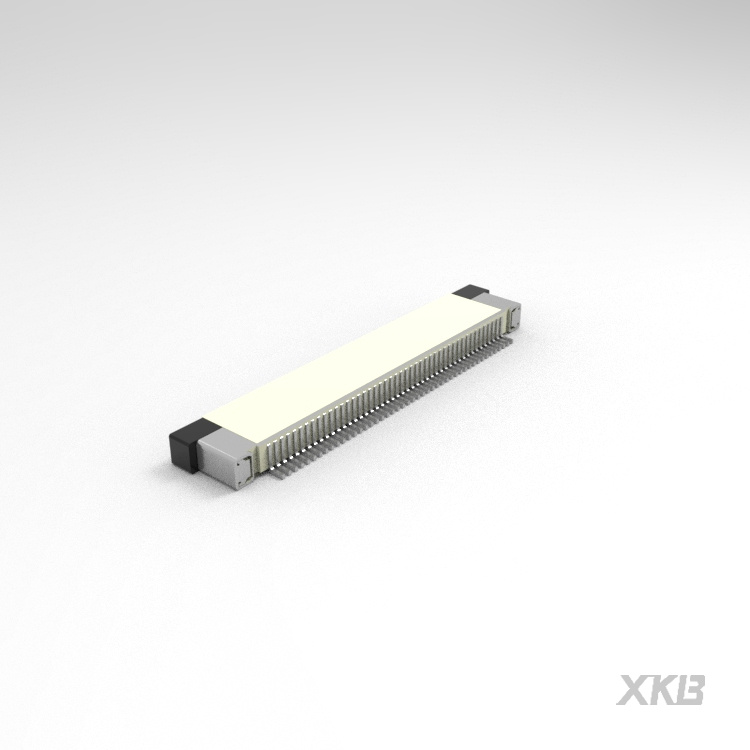

XKB CONNECTIVITY/中国星坤  X05B20U46G

X05B20U46G概述

    XKB Industrial Precision FPC Connector 技术手册

    1. 产品简介

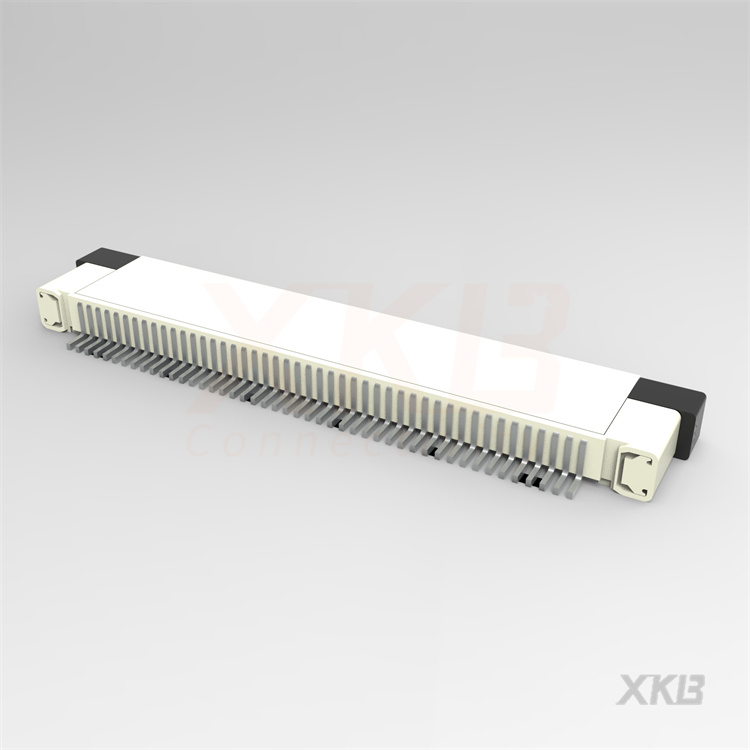

    XKB Industrial Precision Co., Ltd. 的X05B20U XXX FPC连接器是一款专门设计用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)之间的连接。该连接器具备低接触、上接触、双面接触和翻转双面接触等多种组装风格选择,支持从4到67针的不同型号,满足各种应用需求。广泛应用于消费电子、通信设备、汽车电子和工业自动化等领域。

    2. 技术参数


    - 材料描述:
    - 端子:磷青铜
    - 固定钉:磷青铜
    - 外壳:液晶聚合物 (LCP),符合UL94V-0阻燃标准
    - 滑块:液晶聚合物 (LCP),符合UL94V-0阻燃标准
    - 电镀选项:
    - G:镍底镀金
    - T:镍底镀锡
    - 工作温度范围:-40°C 至 +85°C
    - 机械寿命:≥10,000次插拔
    - 电气特性:
    - 额定电流:1.0A
    - 额定电压:50V AC/DC
    - 安装方式:
    - 表面贴装技术 (SMT)

    3. 产品特点和优势


    - 多样化接口:提供多种接触风格(上接触、低接触、双面接触等),以适应不同的应用场景。
    - 高可靠性:采用磷青铜端子和LCP外壳,确保长时间使用下的稳定性和耐用性。
    - 宽温度范围:适用于广泛的环境温度,确保在不同气候条件下正常运行。
    - 长寿命设计:机械寿命超过10,000次插拔,确保长期使用不降低性能。
    - 防火等级:LCP外壳材料符合UL94V-0标准,提供更高的安全等级。

    4. 应用案例和使用建议


    - 消费电子:可用于智能手机、平板电脑等设备的内部连接。
    - 通信设备:在路由器、交换机等网络设备中实现高效的数据传输。
    - 汽车电子:适合用于汽车的传感器连接、车内娱乐系统等。
    - 工业自动化:适用于工业机器人、自动检测设备等复杂控制系统。
    使用建议:
    - 在使用前仔细阅读安装指南,确保正确安装。
    - 保持环境清洁,避免灰尘和异物进入连接器影响使用寿命。
    - 定期检查和维护连接器,以保证其最佳性能。

    5. 兼容性和支持


    - 兼容性:该连接器可与市场上主流的FFC/FPC电缆兼容,确保与不同设备的良好适配。
    - 技术支持:XKB Industrial Precision提供详细的技术文档和在线技术支持,帮助用户解决问题并提供必要的培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时感觉困难 | 检查连接器是否有污垢,必要时进行清洁。确保安装正确。 |
    | 接触不良 | 检查焊接点是否良好,确保所有引脚都已正确焊接。 |
    | 长时间使用后出现磨损 | 更换新的连接器,以保证良好的电气性能。 |

    7. 总结和推荐


    XKB Industrial Precision的X05B20U XXX FPC连接器凭借其多样化的接口选择、高可靠性、宽温度范围及长寿命设计,在多个应用领域表现出色。无论是消费电子、通信设备还是汽车电子,这款连接器都能提供稳定的连接性能。强烈推荐给需要高可靠性的连接解决方案的用户。

X05B20U46G厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X05B20U46G数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 X05B20U46G X05B20U46G数据手册

X05B20U46G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.872
6000+ ¥ 1.794
10000+ ¥ 1.7628
12000+ ¥ 1.6848
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3744
