U261-2422N-4B0177U

产品分类:
产品描述:
供应商型号: U261-2422N-4B0177U
供应商: 云汉优选
标准整包数: 100
XKB CONNECTIVITY/中国星坤  U261-2422N-4B0177U

U261-2422N-4B0177U概述

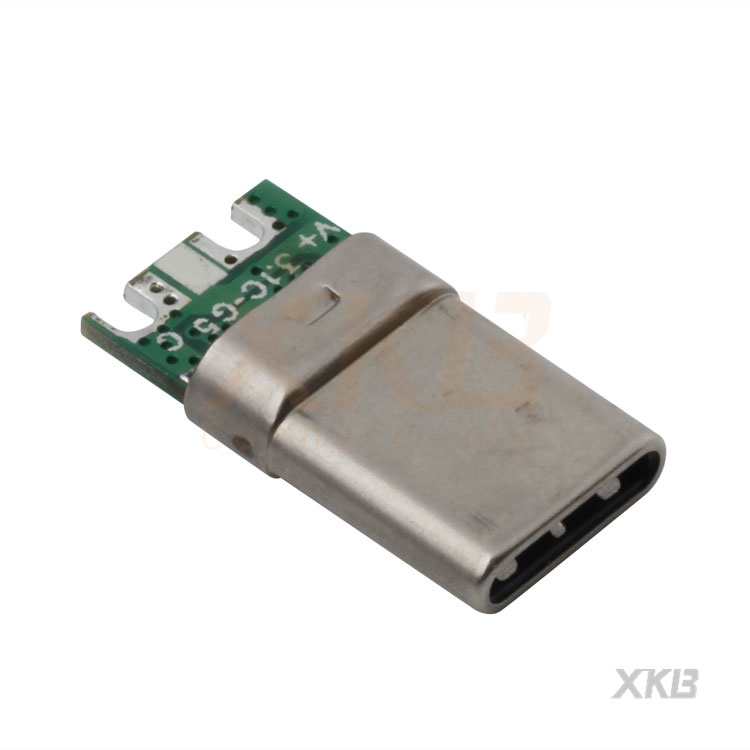

    # XKB Industrial Precision U261-24XXN-4B0177U USB Type-C Connector

    产品简介


    XKB Industrial Precision U261-24XXN-4B0177U 是一款高品质的USB Type-C连接器,适用于各种高精度工业应用。该连接器设计用于确保高速数据传输和稳定电源供应,广泛应用于消费电子、计算机外设、工业自动化设备及车载电子系统等领域。

    技术参数


    | 参数 | 规格 |

    | 长度 (L) | ≤4 mm:±0.5 mm |
    4 mm < L ≤ 16 mm:±0.3 mm |
    16 mm < L ≤ 63 mm:±0.4 mm |
    >63 mm:未指定 |
    | 角度误差 | ±5° |
    | 插拔力 | 插入力:5 N - 20 N |
    拔出力:8 N - 20 N |
    | 耐用性 | ≥10,000 次循环 |
    | 工作温度范围 | -55°C 至 +85°C |
    | 接触电阻 | VBUS, GND 和其他接触:40 mΩ max. |
    环境测试后:50 mΩ max. |
    | 绝缘电阻 | ≥100 MΩ |
    | 绝缘耐压 | 100 V AC (RMS) |

    产品特点和优势


    U261-24XXN-4B0177U 连接器具有以下独特功能和优势:
    - 高速数据传输:支持USB 3.1标准,实现高达10 Gbps的数据传输速率。
    - 高可靠性:经过严格的机械和电气测试,确保耐用性和稳定性。
    - 宽工作温度范围:能够在极端环境下可靠运行。
    - 环保材料:采用UL94-0等级材料,符合国际安全标准。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:适用于笔记本电脑、智能手机和平板电脑。
    2. 工业自动化:用于工业机器人、传感器和控制系统。
    3. 汽车电子:可用于车载诊断系统、信息娱乐系统。
    使用建议
    - 在安装过程中确保所有接口正确对齐,以避免接触不良。
    - 为了延长使用寿命,建议定期清洁连接器。
    - 在高振动或高温环境中使用时,需特别注意稳固性和散热。

    兼容性和支持


    U261-24XXN-4B0177U 连接器与主流的USB Type-C设备兼容,例如笔记本电脑、平板电脑和手机。制造商提供详尽的技术支持文档和在线帮助资源,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查连接器是否正确安装;调整插入角度 |
    | 接触不良 | 清理接口并确保正确对接 |
    | 绝缘电阻下降 | 检查连接器是否受潮或损坏 |

    总结和推荐


    XKB Industrial Precision 的 U261-24XXN-4B0177U USB Type-C连接器以其卓越的电气性能、宽广的工作温度范围和高耐用性,在工业应用中表现出色。无论是消费电子还是工业自动化设备,它都是理想的选择。我们强烈推荐该产品用于需要高性能连接解决方案的应用场合。

U261-2422N-4B0177U参数

参数
应用等级 工业级

U261-2422N-4B0177U厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U261-2422N-4B0177U数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 U261-2422N-4B0177U U261-2422N-4B0177U数据手册

U261-2422N-4B0177U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.84
300+ ¥ 3.68
500+ ¥ 3.616
3200+ ¥ 3.456
库存: 160
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 384
