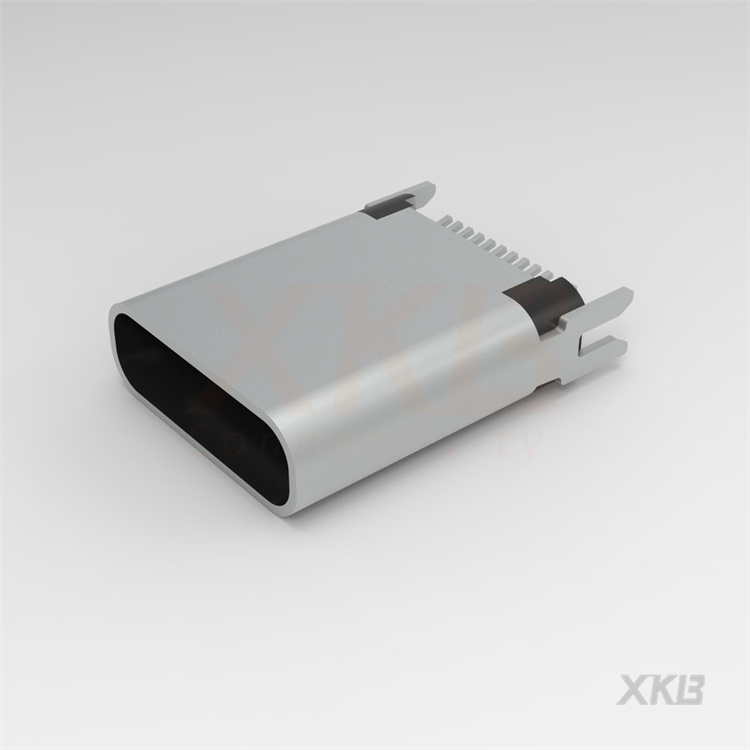

U263-241N-4BVC01

产品分类:
产品描述:
供应商型号: U263-241N-4BVC01
供应商: 云汉优选
标准整包数: 200
XKB CONNECTIVITY/中国星坤  U263-241N-4BVC01

U263-241N-4BVC01概述

    # 电子元器件产品技术手册:U263-24XN-4BVC01

    1. 产品简介


    U263-24XN-4BVC01 是由 XKB Connectivity 生产的一款高精度 USB Type-C 连接器,广泛应用于各种电子产品中,包括笔记本电脑、智能手机、平板电脑、游戏设备等。它具有高速数据传输和大电流充电功能,支持最新的 USB 规范,并具备出色的耐用性和可靠性。

    2. 技术参数


    以下是 U263-24XN-4BVC01 的技术规格和性能参数:
    - 尺寸:多种规格(L≤4mm,463mm),具体尺寸请参考产品图纸。
    - 重量:未指定。
    - 连接方式:公头(USB Type-C Male)和母头(USB Type-C Female)。
    - 材料:胶壳采用 LCP UL94 V-0,黑;前壳为不锈钢;中盘及 EMI 板为不锈钢。
    - 插拔力:
    - 插入力:0.5~2.0kgf。
    - 拔出力:0.8kgf~2.0kgf。
    - 寿命:10000 次循环。
    - 额定电流:5A(针对 VBUS/GND 引脚);接触电阻:最大 40mΩ/引脚;总变化:最大 10mΩ。
    - 绝缘电阻:最小 100MΩ。
    - 介电耐压:交流 100V,持续 1 分钟。
    - 额定电压:5V DC/AC(RMS 最大值)。
    - 屏蔽电阻:最大 50mΩ。
    - 工作温度:-25°C 至 +85°C。
    - 电镀规格:终端和前壳电镀厚度遵循零件号要求。
    - 热熔焊接:峰值温度为 260°C,保持 10 秒。

    3. 产品特点和优势


    U263-24XN-4BVC01 具备以下显著特点和优势:
    - 高精度设计:确保高速数据传输和大电流充电能力。
    - 优异的机械性能:插拔力稳定,寿命长,适合频繁插拔的使用环境。
    - 卓越的电气性能:额定电流高达 5A,绝缘电阻高,安全可靠。
    - 环保材料:采用环保材料,符合行业标准。
    - 广泛的适用范围:适用于多种设备和应用场景。

    4. 应用案例和使用建议


    应用案例
    U263-24XN-4BVC01 广泛应用于笔记本电脑、智能手机、平板电脑、游戏设备等。这些设备需要快速的数据传输和高效的充电能力,U263-24XN-4BVC01 完美满足这些需求。
    使用建议
    1. 选择合适的规格:根据设备的具体尺寸要求,选择合适的 U263-24XN-4BVC01 尺寸规格。
    2. 正确安装:严格按照推荐的 PCB 布局图进行安装,确保插拔力和电气性能的稳定性。
    3. 热熔焊接操作:进行热熔焊接时,注意保持板上峰值温度为 260°C,时间至少 10 秒,以保证良好的焊接效果。

    5. 兼容性和支持


    U263-24XN-4BVC01 可以与其他符合 USB Type-C 标准的设备兼容。XKB Connectivity 提供全面的技术支持和售后服务,包括产品使用指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力不稳定 | 检查 PCB 布局是否符合推荐标准;重新安装,确保插入和拔出力均匀。 |
    | 接触电阻过高 | 检查电镀层是否有缺陷,必要时更换连接器。 |
    | 额定电流不足 | 确认使用的电源适配器是否符合要求,调整连接器到正确的引脚上。 |

    7. 总结和推荐


    U263-24XN-4BVC01 是一款高性能的 USB Type-C 连接器,以其卓越的电气和机械性能、广泛的适用范围和可靠的支持服务,成为众多高端电子设备的理想选择。我们强烈推荐这款产品用于需要高速数据传输和高效充电的应用场景。

U263-241N-4BVC01参数

参数
安装方式 板安装

U263-241N-4BVC01厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U263-241N-4BVC01数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 U263-241N-4BVC01 U263-241N-4BVC01数据手册

U263-241N-4BVC01封装设计

查看详情并下载
Symbol
Footprint
3D Model
