X1511T-PSN-L

产品分类:
产品描述:
供应商型号: X1511T-PSN-L
供应商: 云汉优选
标准整包数: 15000
XKB CONNECTIVITY/中国星坤  X1511T-PSN-L

X1511T-PSN-L概述

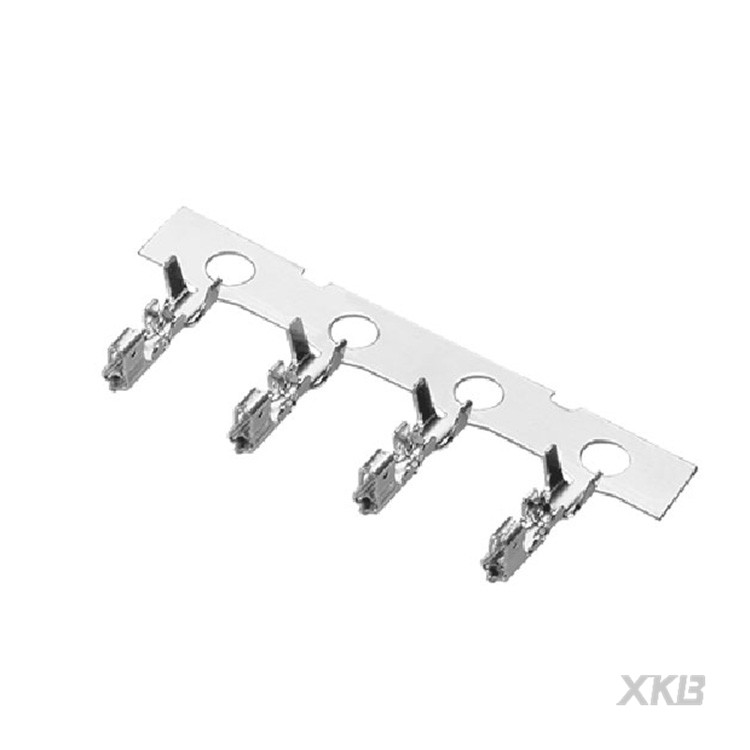

    1.50mm Pitch X1511 Series Connector

    1. 产品简介


    1.50mm Pitch X1511 系列连接器是一款专为电线到板应用设计的产品,主要功能是提供可靠的电连接。该连接器适用于各种电子设备,如工业自动化、通信设备、汽车电子系统和消费电子产品等领域。

    2. 技术参数


    - 电气特性:
    - 额定电压:350V
    - 额定电流:3A(AC/DC)
    - 温度范围:-25°C 至 +85°C
    - 导线绝缘外径:AWG 24~30 #,最大1.10mm
    - 材料/表面处理:
    - 终端材料:磷青铜,表面镀锡,镍层厚度超过30μ
    - 基座材料:PA66 UL 94V-2/UL94V-0
    - 插件基材:LCP UL 94V-2/UL94V-0
    - 机械特性:
    - 插入力:14.7N(1.5kgf)最大
    - 保持力:终端/基座 24.5N(2.5kgf)最小,引脚保持力 13.7N(1.4kgf)最小

    3. 产品特点和优势


    1.50mm Pitch X1511 系列连接器具有高可靠性、稳定性和耐久性。具体特点如下:
    - 高额定电压和电流,适用于多种复杂应用场景。
    - 耐温范围宽,适合在极端温度环境下工作。
    - 材料选择严格,确保长期使用的可靠性。
    - 插拔力适中,易于安装且具有良好的接触性能。

    4. 应用案例和使用建议


    在工业自动化领域,1.50mm Pitch X1511 系列连接器被广泛应用于控制柜内部的各种连接。例如,在汽车电子系统中,它可以用于传感器和控制器之间的连接,提高系统的可靠性和稳定性。
    使用建议:
    - 在高温环境下使用时,应避免长时间暴露在高温环境中以防止材料老化。
    - 定期检查连接器的插拔力和接触电阻,以确保长期稳定的性能。
    - 对于不同的导线尺寸,应根据具体情况与制造商协商确定适用的值。

    5. 兼容性和支持


    1.50mm Pitch X1511 系列连接器与多种不同类型的电子设备和元件兼容。制造商提供了详细的技术文档和支持服务,客户可以通过官方渠道获得及时的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题一:连接器插入力过大。
    - 解决办法:确认导线规格是否符合要求,必要时更换合适的导线。
    - 问题二:连接器接触电阻偏高。
    - 解决办法:检查连接器是否正确安装,并重新测量接触电阻,确保接触良好。

    7. 总结和推荐


    总体来说,1.50mm Pitch X1511 系列连接器凭借其高可靠性、宽温范围和优异的机械性能,在各种复杂的应用场景中表现出色。推荐在需要高稳定性和耐用性的应用中使用此连接器。用户在使用过程中应注意环境条件和定期维护,以充分发挥其性能。如果有任何疑问,建议联系专业技术人员或通过官方渠道获取帮助。

X1511T-PSN-L厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X1511T-PSN-L数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 X1511T-PSN-L X1511T-PSN-L数据手册

X1511T-PSN-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.024
45000+ ¥ 0.023
75000+ ¥ 0.0226
510000+ ¥ 0.0216
库存: 27316
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 360
