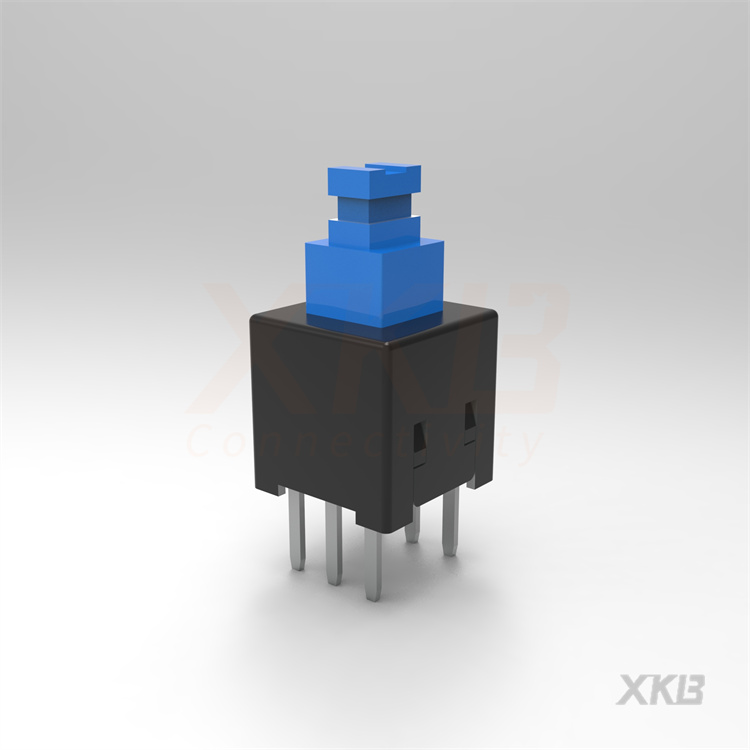

XKB7070-W

产品分类: 按钮开关
产品描述: 按键开关 7*7插件无锁开关 蓝白黑
供应商型号: 14M-XKB7070-W DIP
供应商: 云汉优选
标准整包数: 1

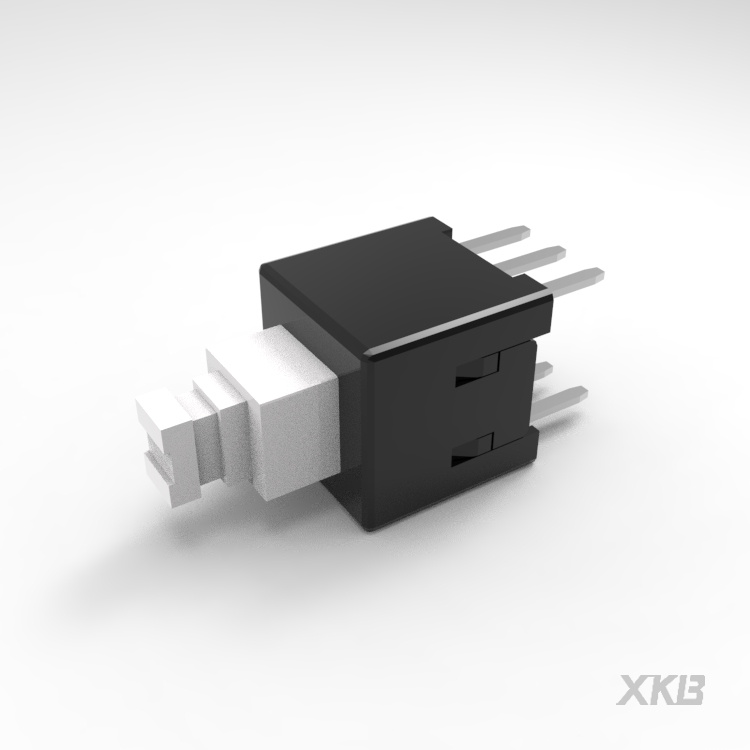

XKB CONNECTIVITY/中国星坤 按钮开关 XKB7070-W

XKB7070-W概述

    XKB7070-X DPDT Key Switch 技术手册

    1. 产品简介


    XKB7070-X 是由XKB Industrial Precision Co., Limited生产的一款双刀双掷(DPDT)开关。该产品适用于各种电子设备中,如家电控制板、工业自动化设备、通信设备及消费电子产品等。它以其轻巧的操作力、高接触可靠性、紧凑的设计和耐用的操作寿命而闻名。

    2. 技术参数


    | 参数 | 值 |

    | 操作力 | 160+80gf |
    | 行程 | 全负载:1.9mm |
    | 接触形式 | 双刀双掷(DPDT) |
    | 接触额定值 | 0.1A 30V DC |
    | 接触电阻 | ≤50mΩ |
    | 绝缘电阻 | ≥100MΩ@250V DC |
    | 介电强度 | 250VAC/60s |
    | 工作温度范围 | -25℃ 至 +85℃ |
    | 存储温度范围 | -40℃ 至 +85℃ |

    3. 产品特点和优势


    - 轻操作力:轻巧的操作设计使得用户能够更轻松地操作,提升用户体验。
    - 长寿命接触:接触电阻低且长期保持稳定,确保了长时间的可靠操作。
    - 紧凑结构:7.0mm 的紧凑间距设计使其非常适合 PCB 板上的安装。
    - 多种操作模式:可以实现瞬时或锁定操作模式,满足不同的应用需求。
    - 高可靠性:满载条件下操作寿命高达 10^4 次循环,空载条件下高达 10^5 次循环。

    4. 应用案例和使用建议


    - 家电控制板:适合用于微波炉、空调等家电设备的控制面板,提供安全可靠的开关操作。
    - 工业自动化:适用于需要高可靠性的自动控制系统,如PLC控制器、工业机器人等。
    - 通信设备:可用于路由器、交换机等通信设备中,确保稳定的信号传输。
    使用建议:
    - 在安装过程中注意保持良好的接触压力,避免接触电阻增加。
    - 确保正确的电源电压和电流等级,防止过载损坏。

    5. 兼容性和支持


    - XKB7070-X 具有广泛的兼容性,可以与其他主流的电子元件或设备进行配合使用。
    - 厂商提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题:操作力不稳定
    解决方案:检查安装位置是否有灰尘或其他杂物,确保接触良好。
    - 问题:接触电阻高
    解决方案:清洁开关接触面,必要时更换弹簧件。
    - 问题:操作寿命短
    解决方案:确认是否在规定的电流和电压范围内使用,检查是否有过度机械磨损。

    7. 总结和推荐


    XKB7070-X DPDT Key Switch 凭借其轻操作力、高接触可靠性和广泛的应用范围,在市场上具有很强的竞争优势。无论是在家电控制板还是工业自动化设备中,都是一款值得信赖的选择。强烈推荐使用此款开关,以提升整体系统性能和可靠性。

XKB7070-W参数

参数
执行器类型 -
指示颜色 -
面板开孔尺寸 方形-7.0mm²
电气寿命 -
机械寿命 1万次
电流额定值 100mA(DC)
开关配置 -
开关功能 -
最大直流触点电压 -
最大交流触点电压 -
长*宽*高 7mm(长度)*7mm(宽度)
安装方式 通孔安装

XKB7070-W厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

XKB7070-W数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 按钮开关 XKB CONNECTIVITY/中国星坤 XKB7070-W XKB7070-W数据手册

XKB7070-W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8446
50+ ¥ 0.7949
150+ ¥ 0.7094
1500+ ¥ 0.5954
3000+ ¥ 0.5168
10000+ ¥ 0.4968
库存: 650
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 4.22
直接购买
加入购物车
