X05B20U26G

产品分类:
产品描述:
供应商型号: X05B20U26G
供应商: 云汉优选
标准整包数: 2000

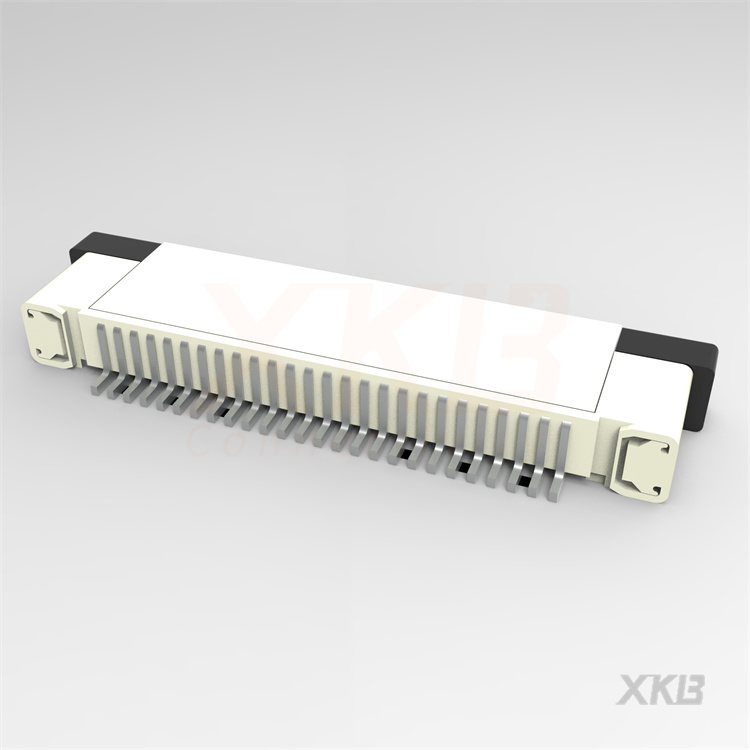

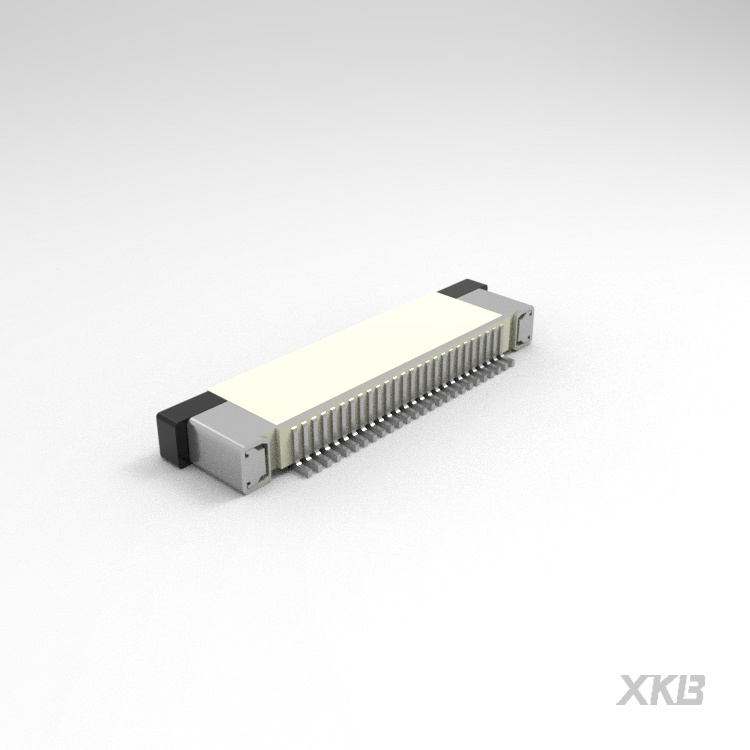

XKB CONNECTIVITY/中国星坤  X05B20U26G

X05B20U26G概述

    FPC Connector X05B20UXXX 技术手册解析

    1. 产品简介


    产品类型:
    - 型号名称: FPC Connector
    - 型号代码: X05B20UXXX
    - 制造商: XKB INDUSTRIAL PRECISION CO., LIMITED
    主要功能:
    - X05B20系列FPC连接器用于柔性印刷电路板(FPC)与硬质电路板之间的连接,适用于需要高密度连接的小型化电子产品。
    应用领域:
    - 主要应用于手机、平板电脑、智能穿戴设备等便携式电子设备中。

    2. 技术参数


    电气特性:
    - 接点数: 4到67个PIN
    - 接点间距: 0.5 mm
    - 接点高度: 2.0 mm
    - 终端材料: 磷青铜
    - 固定钉材料: 磷青铜
    - 外壳材料: LCP(UL94V-0等级)
    - 滑块材料: LCP(UL94V-0等级)
    组装方式:
    - U: 上接触SMT类型
    - L: 低接触SMT类型
    - D: 双面接触SMT类型
    - H: 背翻双面接触SMT类型
    电镀选项:
    - G: 镍上镀金
    - T: 镍上镀锡

    3. 产品特点和优势


    独特功能:
    - 高密度连接设计,适合小空间内的紧凑布局。
    - 使用耐热和阻燃材料,符合UL标准。
    - 不同的组装方式,为不同应用场景提供了灵活的选择。
    市场竞争力:
    - X05B20系列在便携式电子设备市场中具有显著的优势,因其小巧且性能稳定。

    4. 应用案例和使用建议


    应用场景:
    - 手机: 在手机的内部连接器中,提供高可靠性的信号传输。
    - 平板电脑: 用于连接不同层的电路板,减少空间占用。
    - 智能手表: 实现模块间的紧密连接,保证设备正常运行。
    使用建议:
    - 选择合适的组装方式和电镀类型以适应不同的安装条件。
    - 注意环境温度和湿度,确保产品在极端条件下也能稳定工作。

    5. 兼容性和支持


    兼容性:
    - 支持多种组装方式和电镀选项,易于与其他标准FPC连接器兼容。
    厂商支持:
    - 制造商提供详细的技术文档和支持服务,帮助客户顺利集成和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    1. 信号传输不稳定
    - 解决方法: 检查接点是否有氧化或损坏,确保正确焊接和安装。

    2. 接触不良
    - 解决方法: 检查是否使用了正确的电镀选项,并确保终端和插座之间没有异物。
    3. 过热
    - 解决方法: 检查安装环境,确保良好的散热条件。

    7. 总结和推荐


    综合评估:
    - X05B20系列FPC连接器以其高密度连接设计和多种组装方式,在便携式电子设备领域表现出色。
    - 强烈推荐给需要高性能连接器的设计者和制造商。
    结论:
    - X05B20UXXX是一款优秀的FPC连接器,适合各种便携式电子产品应用,值得推荐使用。

X05B20U26G厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X05B20U26G数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 XKB CONNECTIVITY/中国星坤 X05B20U26G X05B20U26G数据手册

X05B20U26G封装设计

查看详情并下载
Symbol
Footprint
3D Model
