69851

产品分类: 其他工具
厂牌: ELESA
产品描述: 伊莉莎 手拧螺丝, 梅花手柄螺丝, M6螺纹
供应商型号: 4488577
供应商: 海外现货
标准整包数: 5

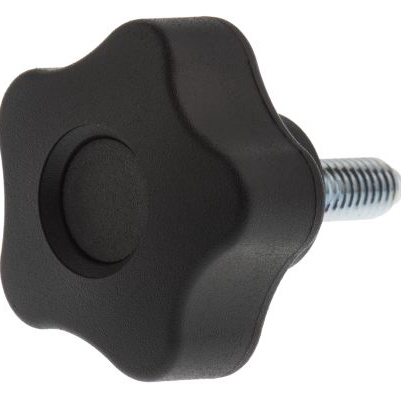

ELESA 其他工具 69851

69851概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是ELESA公司的VCT.p系列手柄旋钮(lobe knobs)。这些旋钮设计用于多种工业应用场合,具有高强度、耐溶剂和化学腐蚀的特点。它们由高冲击强度的技料聚合物制成,中间配有黑色哑光中心帽,可根据需求提供不同颜色或其他个性化定制服务。这些旋钮配备了锌电镀钢螺纹杆,适用于广泛的工作环境。

    技术参数


    以下是ELESA VCT.p系列手柄旋钮的具体技术参数列表:
    | 代码 | 描述 | D (mm) | L (mm) | d1 (mm) | l2 (mm) | d6g (mm) | l (mm) | 重量 (克) |
    |
    | 69821 | VCT.25p-M5x10 | 25 | 19 | 13 | 8 | M5 | 10 | 7 |
    | 69822 | VCT.25p-M5x16 | 25 | 19 | 13 | 8 | M5 | 16 | 8 |
    | 69823 | VCT.25p-M5x20 | 25 | 19 | 13 | 8 | M5 | 20 | 9 |
    | 69831 | VCT.25p-M6x10 | 25 | 19 | 13 | 8 | M6 | 10 | 8 |
    | 69832 | VCT.25p-M6x16 | 25 | 19 | 13 | 8 | M6 | 16 | 9 |
    | 69833 | VCT.25p-M6x20 | 25 | 19 | 13 | 8 | M6 | 20 | 10 |
    | 69834 | VCT.25p-M6x30 | 25 | 19 | 13 | 8 | M6 | 30 | 12 |
    | 69851 | VCT.32p-M6x16 | 32 | 23 | 15 | 10 | M6 | 16 | 13 |
    | 69852 | VCT.32p-M6x20 | 32 | 23 | 15 | 10 | M6 | 20 | 14 |
    | 69854 | VCT.32p-M6x30 | 32 | 23 | 15 | 10 | M6 | 30 | 16 |
    | 69861 | VCT.32p-M8x20 | 32 | 23 | 15 | 10 | M8 | 20 | 18 |
    | 69863 | VCT.32p-M8x30 | 32 | 23 | 15 | 10 | M8 | 30 | 21 |
    | 69865 | VCT.32p-M8x40 | 32 | 23 | 15 | 10 | M8 | 40 | 24 |
    | 69901 | VCT.40p-M6x20 | 40 | 27 | 17 | 12 | M6 | 20 | 18 |
    | 69903 | VCT.40p-M6x30 | 40 | 27 | 17 | 12 | M6 | 30 | 20 |
    | 69911 | VCT.40p-M8x16 | 40 | 27 | 17 | 12 | M8 | 16 | 23 |
    | 69913 | VCT.40p-M8x25 | 40 | 27 | 17 | 12 | M8 | 25 | 26 |
    | 69915 | VCT.40p-M8x35 | 40 | 27 | 17 | 12 | M8 | 35 | 28 |
    | 69917 | VCT.40p-M8x45 | 40 | 27 | 17 | 12 | M8 | 45 | 32 |
    | 69961 | VCT.50p-M8x20 | 50 | 32 | 19 | 14 | M8 | 20 | 28 |
    | 69963 | VCT.50p-M8x30 | 50 | 32 | 19 | 14 | M8 | 30 | 31 |
    | 69965 | VCT.50p-M8x40 | 50 | 32 | 19 | 14 | M8 | 40 | 33 |
    | 69971 | VCT.50p-M10x20 | 50 | 32 | 19 | 14 | M10 | 20 | 36 |
    | 69973 | VCT.50p-M10x30 | 50 | 32 | 19 | 14 | M10 | 30 | 41 |
    | 69975 | VCT.50p-M10x40 | 50 | 32 | 19 | 14 | M10 | 40 | 46 |
    | 69977 | VCT.50p-M10x50 | 50 | 32 | 19 | 14 | M10 | 50 | 51 |
    | 70021 | VCT.63p-M10x20 | 63 | 37 | 22 | 16 | M10 | 20 | 54 |
    | 70023 | VCT.63p-M10x30 | 63 | 37 | 22 | 16 | M10 | 30 | 59 |
    | 70025 | VCT.63p-M10x40 | 63 | 37 | 22 | 16 | M10 | 40 | 64 |
    | 70027 | VCT.63p-M10x50 | 63 | 37 | 22 | 16 | M10 | 50 | 69 |
    | 70032 | VCT.63p-M12x30 | 63 | 37 | 22 | 16 | M12 | 30 | 67 |
    | 70036 | VCT.63p-M12x50 | 63 | 37 | 22 | 16 | M12 | 50 | 79 |

    产品特点和优势


    - 材料耐久性: 高强度技料聚合物和特殊处理使得产品具备极佳的耐化学腐蚀能力。
    - 人体工学设计: 五叶片设计,柔和触感,确保舒适的操作体验和有效的防滑。
    - 定制化选择: 可选的颜色和个性化标记服务为用户提供了更多的选择灵活性。

    应用案例和使用建议


    - 应用领域: 工业控制面板、机械设备操作、家具装饰等领域。
    - 使用建议: 在安装前请确保旋钮与设备接口匹配,以避免不必要的磨损或损坏。

    兼容性和支持


    - 兼容性: 这些旋钮可以适配多种螺纹尺寸和直径,便于与其他标准组件集成。
    - 支持: ELESA提供详尽的技术支持文档和售后服务,帮助客户解决问题并确保最佳使用效果。

    常见问题与解决方案


    - 问题1: 旋钮在使用过

69851参数

参数
安装方式 螺纹安装

69851厂商介绍

Elesa公司成立于1941年,是一家总部位于德国的国际性公司,专注于设计和制造高品质的工程塑料零件。Elesa的产品广泛应用于机械工程、自动化技术、汽车制造、医疗设备、电子和电气工程等领域。

主营产品分类包括:
1. 把手和操作元件:如塑料把手、金属把手、拉手、手柄等。
2. 铰链和紧固件:包括塑料和金属铰链、紧固件、定位销等。
3. 位置显示器和指示器:如位置显示器、指示灯、警示标志等。
4. 锁紧和紧固元件:如塑料螺钉、螺母、垫圈等。
5. 脚轮和脚座:包括各种材质和尺寸的脚轮和脚座。
6. 塑料零件和组件:如塑料板、管、角件等。

Elesa的优势在于:
1. 高品质:产品符合严格的质量标准,耐用且性能稳定。
2. 创新设计:拥有多项专利技术,不断推出创新产品以满足市场需求。
3. 定制服务:提供定制化解决方案,以适应客户的特定应用需求。
4. 全球网络:在全球范围内设有销售和服务网络,确保快速响应客户需求。

69851数据手册

厂牌 PDF简要描述 下载
ELESA 其他工具 ELESA 69851 69851数据手册

69851封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 19.7582
25+ ¥ 18.9797
50+ ¥ 18.136
200+ ¥ 17.6984
库存: 328
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 98.79
