1-1825137-9

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: 20V(DC) On-Off-On 20V 20V 10.41mm SPDT 焊接安装,面板安装 12.7mm(长度)*6.86mm(高度)
供应商型号: N-1-1825137-9
供应商: 云汉优选
标准整包数: 1

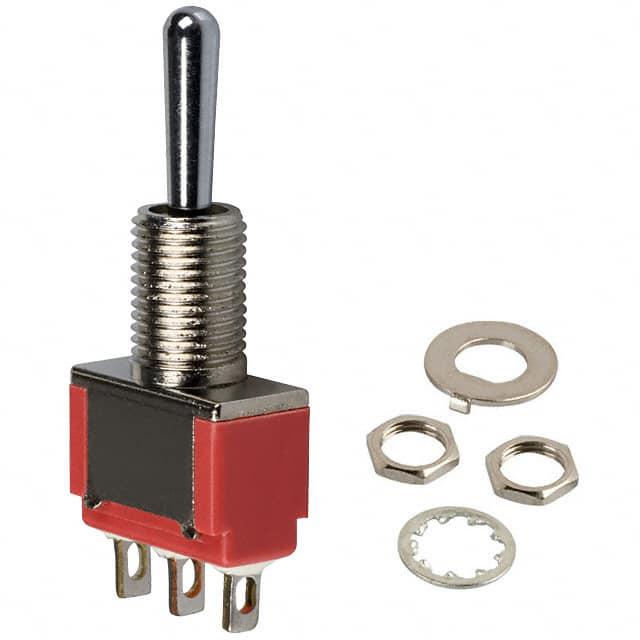

TE CONNECTIVITY 拨动开关 1-1825137-9

1-1825137-9概述

    TE Connectivity Gemini Series Switches

    1. 产品简介


    TE Connectivity 的 Gemini 系列开关提供了一种多功能的选择,适用于各种电子设计需求。Gemini A 和 Gemini AE 系列提供了单极和双极配置,包括瞬时功能、锁定摇杆以防止不必要的切换,以及不同长度的直柄和扁柄摇杆。Gemini AE 系列满足了 IP67 的防水防尘标准,而 Gemini A 系列则为工程师提供了多种组合选择,包括摇杆开关和按钮开关,适合工业设备、音频视频设备、户外音乐会和照明设备、医疗设备、仪器仪表和通信设备等领域。

    2. 技术参数


    - 接触配置:1, 2, 3, 4 极
    - 接触时间:先断后合
    - 最大接触额定值(Gold):0.4VA @ 20V AC 或 DC
    - 最大接触额定值(Gold over Silver):5A @ 125VAC 或 28VDC(电阻性)
    - 最大接触额定值(Silver):5A @ 125VAC 或 28VDC(电阻性)
    - 电气寿命:6000 周期
    - 初始接触电阻:≤10mΩ(2-4VDC,100mA)
    - 绝缘电阻:≥1000MΩ
    - 介电强度:1000Vrms(海平面)
    - 操作角度:D 和 E 功能:22°;F 和 G 功能:18°
    - 工作温度范围:-30°C 到 +85°C
    - 存储温度范围:-30°C 到 +85°C
    - 耐焊热性:波峰焊接能力达 265°C

    3. 产品特点和优势


    - 多样化设计:Gemini 系列提供了多样化的设计选项,包括不同类型的摇杆和按钮开关。
    - 环境防护:符合 IP67 标准的 Gemini AE 系列,能够防止灰尘和水分进入,适用于严苛的工作环境。
    - 高可靠性:长时间使用后,接触电阻稳定,电气寿命长。
    - 广泛的兼容性:不同的终止方式(如焊接端子、压接端子等),确保了广泛的应用灵活性。

    4. 应用案例和使用建议


    Gemini 系列开关广泛应用于工业设备、医疗设备和通讯设备等领域。例如,在工业自动化系统中,Gemini 开关可以用于控制机器人的动作;在医疗设备中,它们可以用于控制仪器的操作。为了确保最佳性能,建议根据具体的应用环境选择合适的开关型号,并确保正确安装和使用。

    5. 兼容性和支持


    Gemini 系列开关提供了多种连接方式,如焊接端子、压接端子等,确保了与其他电子元件的良好兼容性。此外,TE Connectivity 还提供了详尽的技术支持,帮助客户解决任何使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:接触电阻过高
    - 解决办法:检查安装过程中是否有杂质进入开关内部,重新清洁并正确安装。
    - 问题:开关无法正常切换
    - 解决办法:确认电源电压是否在规定的范围内,检查线路连接是否正确。

    7. 总结和推荐


    TE Connectivity 的 Gemini 系列开关以其多样化的设计、优异的电气性能和出色的环境适应性,成为众多应用领域的理想选择。无论是工业自动化还是医疗设备,Gemini 开关都能提供可靠的解决方案。强烈推荐这款产品给需要高性能、高可靠性的应用场合。

1-1825137-9参数

参数
执行器长度 10.41mm
机械寿命 -
开关功能 On-Off-On
指示颜色 -
最大交流触点电压 20V
最大直流触点电压 20V
电流额定值 -
电压额定值 20V(DC)
长*宽*高 12.7mm(长度)*6.86mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

1-1825137-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1825137-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 1-1825137-9 1-1825137-9数据手册

1-1825137-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.293 ¥ 36.4905
65+ $ 4.0994 ¥ 34.8449
150+ $ 3.978 ¥ 33.813
250+ $ 3.9066 ¥ 33.2061
500+ $ 3.825 ¥ 32.5125
库存: 736
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 912.26
