4-6437630-8

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 钮子开关, 单刀双掷, 开-关-(开)开关, 面板, 6 A @ 250 V 交流
供应商型号: 7455646
供应商: 海外现货
标准整包数: 1

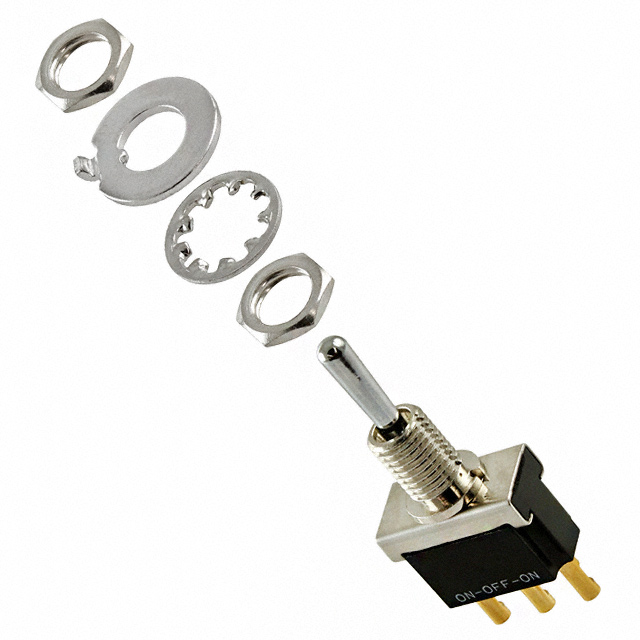

TE CONNECTIVITY 拨动开关 4-6437630-8

4-6437630-8概述

    # TE Connectivity F Series Switches

    产品简介


    TE Connectivity的F系列开关是高可靠性的工业级开关,包含跷板式、旋钮式和按钮式等多种类型。这些开关具有较高的电流和电压等级,适合紧凑型设计需求。F系列涵盖从单极到四极的多种电路配置,可以提供双位或三位的控制选项,具备瞬时或维持电路选择功能。F系列开关符合UL和CSA标准,适用于轻度至中度负载的应用场合,例如工业设备、仪表和医疗设备。

    技术参数


    电气特性
    - 额定电流:6 A @ 250 VAC, 6 A @ 125 VAC(银触点)
    - 额定电压:20 V AC/DC(金触点),最大额定功率0.4 VA
    - 接触电阻:最大10毫欧姆
    - 绝缘电阻:最小1,000兆欧姆
    - 工作温度范围:-20°C 到 +70°C
    - 振动和冲击:振动抵抗1.5 mm @ 10-55 Hz,冲击抵抗50 g @ 11±1 ms
    机械特性
    - 最大动作力:19.6 N
    - 电气寿命:25,000 至 50,000 次
    - 机械寿命:50,000 至 100,000 次
    - 安装面板直径:6.2 mm
    - 材料:铜合金触点镀银,摇杆和旋钮镀铬,盖板为镀锌钢,壳体为酚醛树脂
    其他特性
    - 采用断开前闭合的设计
    - 支持直角版本和标准位置数2或3
    - 引线钩式接线端子

    产品特点和优势


    F系列开关的独特功能包括:
    - 广泛的选择:不同类型的摇杆、跷板和按钮,以及多种功能组合
    - 高可靠性的金闪接线端子,防止氧化,便于焊接
    - 高电流和高电压的耐受能力,适合各种恶劣环境下的使用
    - 多种安装方式和材料规格,适应不同应用场景的需求

    应用案例和使用建议


    应用案例
    F系列开关广泛应用于工业自动化设备、医疗仪器、家电设备等。例如,在医疗成像设备中,F系列开关可用于控制电源开关和模式切换,确保稳定可靠的运行。
    使用建议
    - 在选择开关时,根据具体应用要求选择合适的电流和电压等级
    - 确保正确的安装方式以防止旋转和松动
    - 考虑安装环境的温度和湿度等因素,确保长期稳定运行

    兼容性和支持


    兼容性
    F系列开关提供了广泛的型号选择,可以根据不同应用需求进行选择。例如,F系列开关可以与FL系列的前盖(Bezel)配合使用,颜色包括黑色、红色和白色,确保统一的设计风格。
    支持和维护
    TE Connectivity提供全面的技术支持,包括美国、加拿大、墨西哥、拉丁美洲、德国、英国、法国、荷兰和中国的技术支持热线。此外,F系列开关的所有型号均符合RoHS标准,环保且可持续。

    常见问题与解决方案


    常见问题
    1. 开关无法正常操作
    2. 开关接触不良
    3. 开关安装后容易松动
    解决方案
    1. 检查接线端子是否连接正确,确认供电电压是否符合要求
    2. 清理触点,确保无氧化物或污垢影响接触
    3. 检查安装孔是否与开关尺寸匹配,使用提供的推荐孔布局防止旋转

    总结和推荐


    综上所述,TE Connectivity的F系列开关以其高可靠性、广泛的型号选择和优良的设计,非常适合工业、医疗和家用设备的应用。无论是需要高电流和高电压的场合,还是要求紧凑安装的设备,F系列开关都能提供稳定的性能和长久的使用寿命。因此,我们强烈推荐使用F系列开关以满足您的特定需求。
    更多详细信息和技术支持,请联系TE Connectivity的技术支持中心。

4-6437630-8参数

参数
电压额定值 250V(AC)
执行器长度 10.5mm
机械寿命 50000Cycles
开关功能 On-Off-Mom
指示颜色 -
最大交流触点电压 250V
最大直流触点电压 -
电流额定值 -
长*宽*高 14.8mm(长度)*30mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

4-6437630-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-6437630-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 4-6437630-8 4-6437630-8数据手册

4-6437630-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
