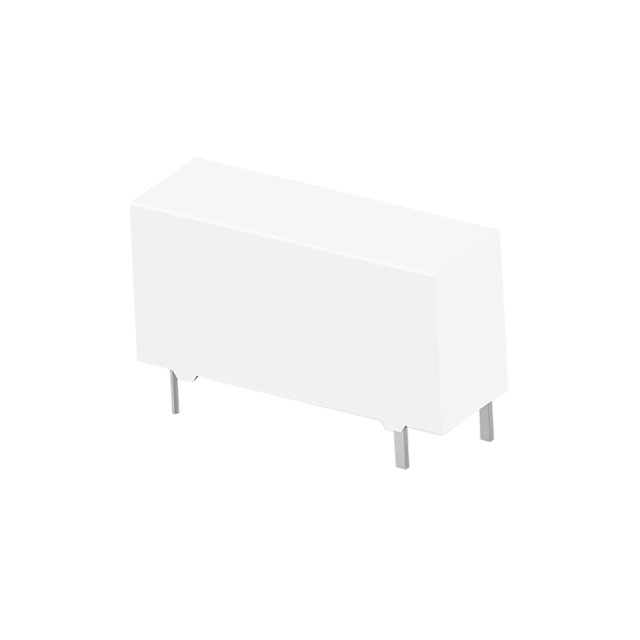

1416200-9

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: Power Relay 60VDC 8A SPDT(30x10x15)mm THT
供应商型号: UA-1416200-9
供应商: 海外现货
标准整包数: 20
TE CONNECTIVITY 其他开关 1416200-9

1416200-9概述

    SCHRACK 1416200-9 通用功率继电器技术手册

    1. 产品简介


    SCHRACK 1416200-9 是一款通用型功率继电器,属于低功耗PCB(印刷电路板)继电器系列。它广泛应用于电源开关控制、电信系统、工业自动化等领域。该继电器具有稳定性好、可靠性高和易于安装等特点,是现代电子设备的理想选择。

    2. 技术参数


    以下是SCHRACK 1416200-9的主要技术规格:
    - 继电器类型: 通用型功率继电器
    - 磁系统: 单稳态
    - 线圈电阻: 15265 欧姆
    - 线圈额定电压: 60 VDC
    - 线圈额定功率: 0.236 W
    - 接触电流: 8 A
    - 接触电压: 250 VAC
    - 接触负载最小值: 100 mA @ 12V
    - 接触负载最大值: 400 VAC
    - 环境温度范围: 最高85 °C
    - 绝缘耐压: 1000 Vrms(触点与线圈间)
    - 重量: 9.4 g
    - 尺寸: 长30 mm,宽10 mm,高15 mm

    3. 产品特点和优势


    SCHRACK 1416200-9 继电器具备以下几个显著优势:
    - 高稳定性: 采用单稳态磁系统,确保了长期稳定可靠的工作状态。
    - 高安全性: 线圈绝缘等级达到A级,符合UL标准,确保电气安全。
    - 易用性强: 简化的PCB接线方式,方便集成到各种电路设计中。
    - 广泛应用: 适用于各种工业自动化设备及家用电器,具备良好的通用性。

    4. 应用案例和使用建议


    该继电器可以用于多种场景,例如:
    - 工业自动化: 在自动化生产线中作为设备间的信号传递装置。
    - 家用电器: 如洗衣机、空调等家电设备的控制系统。
    - 通信设备: 用于电信网络中的信号切换。
    使用建议:
    - 在安装过程中,请注意遵循制造商推荐的焊接工艺,如波峰焊接,以保证焊接质量。
    - 在高温环境下使用时,请确保散热措施到位,避免温度过高影响性能。

    5. 兼容性和支持


    SCHRACK 1416200-9 可与其它一系列SCHRACK低功耗PCB继电器配合使用,形成统一的解决方案。如果需要技术支持,您可以联系制造商,电话:+1 800 522 6752。此外,厂商还提供详细的文档和技术支持,帮助客户更好地使用该产品。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题: 继电器无法正常工作。
    - 解决方案: 检查电源电压是否在额定范围内,确认接线无误。

    - 问题: 触点接触不良。
    - 解决方案: 清理触点,检查是否有氧化或污染,必要时更换继电器。
    - 问题: 继电器过热。
    - 解决方案: 检查散热措施,确保工作环境温度不超过最高限值。

    7. 总结和推荐


    SCHRACK 1416200-9是一款性能优异的通用型功率继电器,具有高稳定性、高安全性以及易用性等优点。适用于广泛的工业和家庭应用场合。如果您正在寻找一款可靠的继电器产品,SCHRACK 1416200-9绝对是一个值得考虑的选择。推荐给需要高性能、高可靠性的电子设备制造企业或个人用户。

1416200-9参数

参数
电流额定值 -
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
长*宽*高 30mm*10mm*15mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 管装

1416200-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1416200-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 1416200-9 1416200-9数据手册

1416200-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
