5226990-3

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY

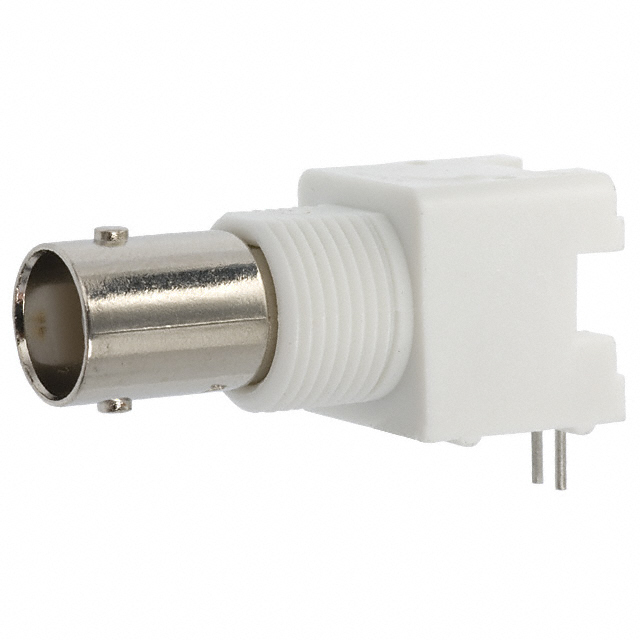

产品描述: BNC Right Angle Male (Jack) RF Connector, 50 Ohm, 14.53mm Mated Outer Diameter, Bayonet Coupling Mechanism
供应商型号: U-5226990-3
供应商: 云汉优选
标准整包数: 35
TE CONNECTIVITY 同轴连接器(RF) 5226990-3

5226990-3概述

    BNC RF Interface 技术手册

    1. 产品简介


    BNC RF接口是一款用于射频(RF)连接的同轴接插件。这款产品特别适用于需要50欧姆阻抗匹配的应用场景,具有广泛的频率范围和可靠的设计。BNC接口采用卡口式耦合机制,使得连接更加便捷且稳固。此产品的设计满足商业级别的需求,广泛应用于无线通信设备、雷达系统、测试仪器等领域。

    2. 技术参数


    - 连接类型: BNC接口(公头,直角)
    - 阻抗: 50欧姆
    - 额定频率: 4GHz
    - 物理特性:
    - 配合后外径(约): 14.53毫米(0.572英寸)
    - 从PCB到顶面的高度: 15.88毫米(0.625英寸)
    - 电气特性:
    - 接触中心镀层材料: 磷青铜
    - 接触中心镀层材料: 金
    - 绝缘材料: 聚甲醛(PBT)
    - 接线方式: 通孔焊接
    - 工作温度范围: -55°C至85°C(-67°F至185°F)
    - 包装方式: 管装
    - 认证合规:
    - 欧盟RoHS指令2011/65/EU 符合
    - 欧盟ELV指令2000/53/EC 符合
    - 中国RoHS 2指令MIIT Order No 32, 2016 符合
    - 欧盟REACH条例 (EC) No. 1907/2006 符合

    3. 产品特点和优势


    - 高可靠性: 采用卡口式耦合机制,连接牢固且便于安装。
    - 高频性能: 额定频率为4GHz,适合高频率应用场景。
    - 宽工作温度范围: 能够在极端温度环境下稳定工作。
    - 易于集成: 支持通孔焊接,简化安装过程。
    - 环保合规: 符合多项环保标准,适合对环境有要求的应用。

    4. 应用案例和使用建议


    - 应用案例: 该产品可应用于雷达系统、无线通信设备和测试仪器等场合,尤其在需要高可靠性的射频连接中表现出色。
    - 使用建议: 在安装过程中应确保接触点清洁无尘,以保证良好的电连接;在极端温度环境中使用时,应注意保持适当的通风条件。

    5. 兼容性和支持


    - 兼容性: 可与TE公司的其他产品系列配套使用,如RP 1E、TWIN BNC PCB RCPT等。
    - 技术支持: 如需技术支持,可拨打1-800-522-6752联系TE公司。

    6. 常见问题与解决方案


    - 问题: 接触不良导致信号质量下降。
    - 解决方法: 清洁接触点,确保没有灰尘或杂质。
    - 问题: 安装后出现松动现象。
    - 解决方法: 重新检查安装位置是否正确,并紧固螺丝。
    - 问题: 工作温度范围内的信号衰减。
    - 解决方法: 在极端温度环境下,可以增加散热措施以降低温度影响。

    7. 总结和推荐


    总体而言,这款BNC RF接口凭借其高可靠性、宽频率范围和优秀的电气性能,在射频连接应用中表现出色。尤其是在需要高频率信号传输的场合,其4GHz的额定频率确保了良好的性能表现。对于那些重视环境合规性和长期稳定的客户来说,这款产品无疑是一个明智的选择。综上所述,强烈推荐使用这款BNC RF接口产品。

5226990-3参数

参数
紧固类型 插销锁
端口数 1
触头端接 焊接
类型 Bayonet Lock,Female Socket,Jack
阻抗 50Ω
外壳颜色 自然色,银色
最大频率 4GHz
安装方式 焊接安装,通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,管装

5226990-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5226990-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) TE CONNECTIVITY 5226990-3 5226990-3数据手册

5226990-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 2.6182 ¥ 22.2547
560+ $ 2.5441 ¥ 21.6249
1120+ $ 2.1522 ¥ 18.2937
5110+ $ 1.9176 ¥ 16.2996
10115+ $ 1.5912 ¥ 13.5252
库存: 385
起订量: 70 增量: 35
交货地:
最小起订量为:70
合计: ¥ 1557.82
