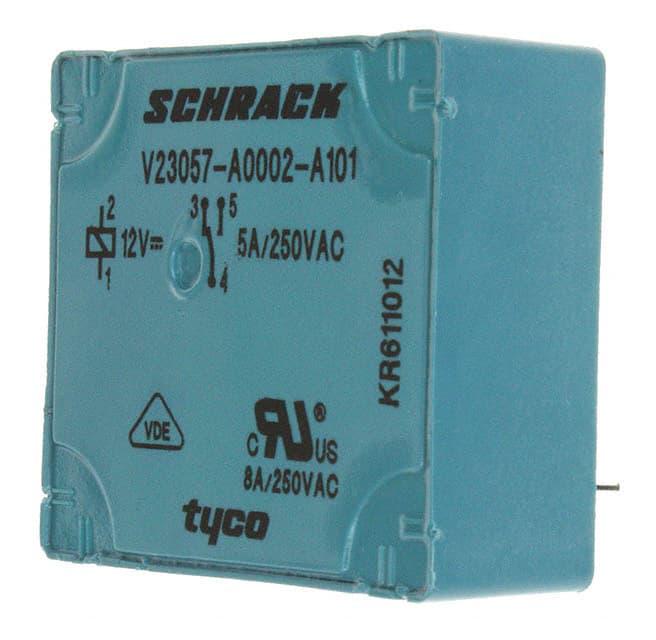

V23057A 2A101

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, Card E系列, 12V 直流线圈电压, 切换电流5A, 单刀双掷
供应商型号: 1175010
供应商: element14
标准整包数: 1
TE CONNECTIVITY 其他继电器 V23057A   2A101

V23057A 2A101概述


    产品简介


    Schrack通用型PCB继电器是专为工业控制和自动化应用设计的产品,它集成了1极开关,具备单刀单掷(SPST,也称1形式A)或单刀双掷(SPDT,也称1形式C)两种接触配置。这种继电器的主要功能在于通过电信号的切换来控制电路的接通或断开,广泛应用于输入输出模块、加热控制和定时装置等领域。其符合RoHS标准,确保对环境友好且易于处理。

    技术参数


    - 触点参数:触点负载可达8A/250VAC(电阻性负载),机械耐久性超过2000万次操作。
    - 额定电压:250VAC。
    - 最大切换电压:400VAC。
    - 认证标准:满足VDE(德国电气工程师协会)和UL(美国保险商实验室)的安全要求。
    - 绝缘参数:初始耐压强度在触点间为1000VRMS,在触点和线圈间为4000VRMS;阻燃材料达到PTI225V。
    - 接触材料:可选银镍、银镉氧化物、银锡氧化物,适用于不同应用场景。
    - 操作频率:带负载情况下,可高达每小时360次;不带负载时则提升至每小时72000次。
    - 工作环境温度范围:-40°C至+70°C。
    - 其他参数:支持6至110VDC的线圈电压范围;重量仅为14克。

    产品特点和优势


    高可靠性与稳定性:Schrack继电器采用高质量的银基触点材料,能承受频繁的电弧放电而保持低接触电阻,这有助于延长其使用寿命并提高整体系统可靠性。此外,由于该继电器在各种条件下都能保持稳定运行,因此特别适合需要长时间连续工作的应用场景。例如,用于电力分配系统的断路器需要一个能够经受多次高电流切换的可靠部件。
    灵活的应用性:根据具体需求,可以选择单极或双极的接触结构,以及不同的接触材料和线圈电压版本,以适应不同类型的负载和控制要求。垂直和水平安装版本提供安装灵活性,使其能够轻松融入各种电路板设计之中。对于那些需要快速替换故障部件或调整系统布局的应用场合,这一点尤为重要。
    严格的质量控制与认证:所有型号均通过了权威机构如VDE和UL的安全测试,保证了产品的性能和安全性。符合欧盟RoHS指令的要求,表明制造商致力于减少有害物质的使用,保护环境和使用者健康。

    应用案例和使用建议


    应用实例:
    - 工业控制系统:这些继电器经常被集成到自动化生产线中,作为中间控制器,负责将传感器信号转换为实际的物理动作,如机器人的运动控制。
    - 家用电器:在空调、洗衣机等家用电器中,继电器可用于控制加热元件、风扇和压缩机等部件的工作状态。
    - 医疗设备:用于监控患者的生命体征,及时发出警报或启动紧急处理机制,比如心率监测仪中的继电器可以在检测到异常心跳时自动切断电源以防止危险情况发生。
    使用建议:
    - 在进行连接时,应仔细检查接线图,确保正确匹配触点与所需电压等级,避免误接导致损害。
    - 根据具体应用场景选择合适的触点材料,例如在大功率电路中推荐使用银镍材质以应对更高的电流要求。
    - 定期对继电器进行维护检查,特别是在经历大量开关操作之后,确保触点表面清洁无腐蚀,线圈正常工作。

    兼容性和支持


    - 与其他电子元器件的兼容性:由于Schrack继电器具有广泛的触点配置选项及支持多种电压等级,因此可以与市场上大多数标准PCB插座相匹配。在具体安装前,建议用户查阅相关产品手册,确认所需的尺寸和引脚布局是否符合项目需求。
    - 技术支持:TE Connectivity公司为其客户提供全面的技术支持服务,包括在线文档资源、客户支持热线和技术论坛等渠道。用户可以通过这些平台获取更多关于产品特性的详细信息、操作指南和故障排查方法。

    常见问题与解决方案


    1. 问题:如何确定正确的触点材料?
    - 解答:依据所驱动负载的性质决定。如果需要处理较大功率的电路,则优先选用银镍材料;对于低功耗或小电流的电路,则可考虑银镉氧化物或银锡氧化物材料。

    2. 问题:在接线过程中,怎样预防短路现象的发生?
    - 解答:遵循正确的接线步骤,先断开电源再进行任何接线作业;使用绝缘胶带包裹裸露的导线部分;同时注意检查线路连接是否牢固可靠,防止虚焊或松动造成意外短路。
    3. 问题:如果继电器出现异常响声或过热现象怎么办?
    - 解答:首先检查是否有不当负载施加于继电器上;其次确认所有连接部位均未松动;最后若上述检查结果均正常,则可能为内部机械结构损坏或电气性能下降所致,需及时更换新的继电器。

    总结和推荐


    Schrack通用型PCB继电器以其卓越的电气特性和高度灵活性赢得了市场的认可,成为众多行业中不可或缺的关键组件。无论是要求苛刻的工业自动化生产线还是日常生活中的各类消费电子产品,它都能发挥重要作用。凭借广泛的认证背书、出色的可靠性和良好的性价比,强烈推荐在各种高要求场合中采用这款产品。然而,考虑到复杂多变的实际应用环境,建议用户在采购前仔细评估自身需求,并结合制造商提供的详细技术资料做出合理选择。

V23057A 2A101参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 25mm*28mm*10.8mm
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 管装
